PUNKTEMUSTER AUF KREIS (Zyklus G220)
1
Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position zum Startpunkt der ersten Bearbeitung.
Reihenfolge:
2. Sicherheits-Abstand anfahren (Spindelachse)
Startpunkt in der Bearbeitungsebene anfahren
Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2
Ab dieser Position führt die TNC den zuletzt definierten
Bearbeitungszyklus aus
3
Anschließend positioniert die TNC das Werkzeug mit einer
Geraden-Bewegung auf den Startpunkt der nächsten Bearbeitung;
das Werkzeug steht dabei auf Sicherheits-Abstand (oder
2. Sicherheits-Abstand)
4
Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
ausgeführt sind

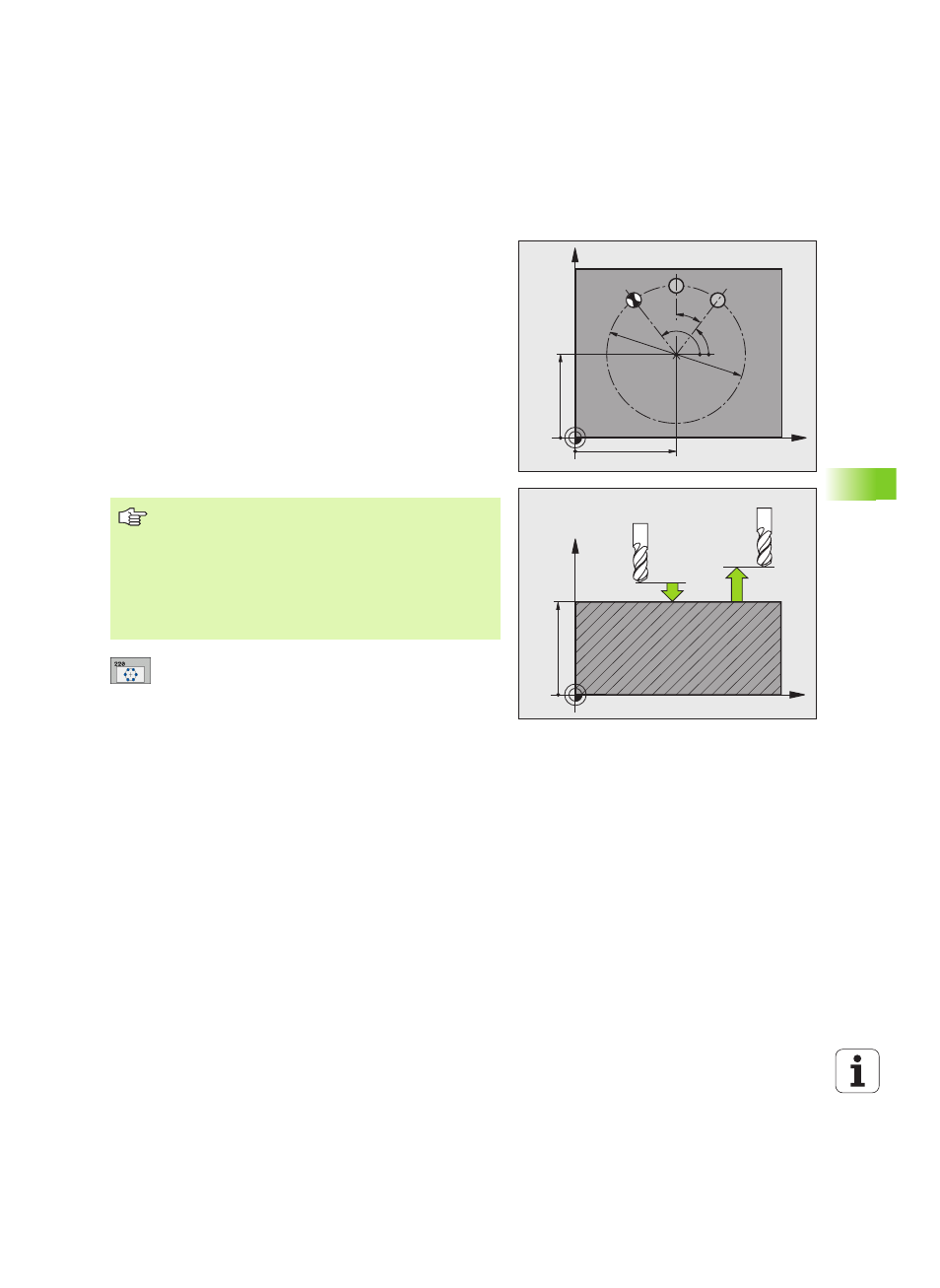

Mitte 1. Achse
Q216 (absolut): Teilkreis-Mittelpunkt
in der Hauptachse der Bearbeitungsebene
Mitte 2. Achse
Q217 (absolut): Teilkreis-Mittelpunkt
in der Nebenachse der Bearbeitungsebene
Teilkreis-Durchmesser
Q244: Durchmesser des
Teilkreises
Startwinkel
Q245 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem
Startpunkt der ersten Bearbeitung auf dem Teilkreis
Endwinkel
Q246 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem
Startpunkt der letzten Bearbeitung auf dem Teilkreis
(gilt nicht für Vollkreise); Endwinkel ungleich
Startwinkel eingeben; wenn Endwinkel größer als
Startwinkel eingegeben, dann Bearbeitung im Gegen-
Uhrzeigersinn, sonst Bearbeitung im Uhrzeigersinn
X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
X
Z
Q200
Q203
Q204
Beachten Sie vor dem Programmieren
Zyklus G220 ist DEF-Aktiv, das heißt, Zyklus G220 ruft
automatisch den zuletzt definierten Bearbeitungszyklus
auf.
Wenn Sie einen der Bearbeitungszyklen G200 bis G209
und G251 bis G267 mit Zyklus G220 kombinieren, wirken
der Sicherheits-Abstand, die Werkstück-Oberfläche und
der 2. Sicherheits-Abstand aus Zyklus G220.
