HEIDENHAIN iTNC 530 425
8.6 SL
-Zyklen

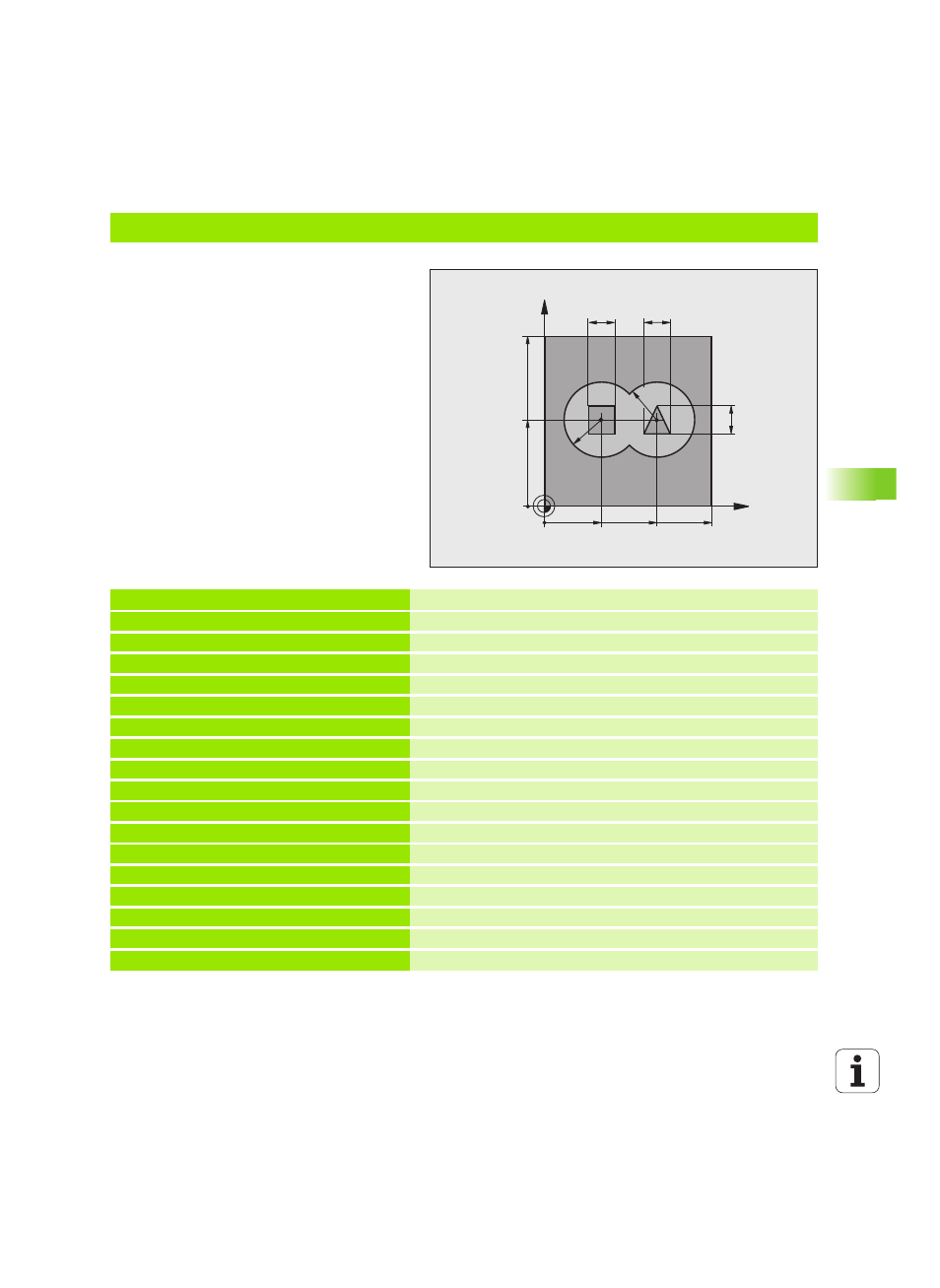

Beispiel: Überlagerte Konturen vorbohren, schruppen, schlichten
%C21 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Werkzeug-Definition Bohrer
N40 G99 T2 L+0 R+6 * Werkzeug-Definition Schruppen/Schlichten
N50 T1 G17 S4000 * Werkzeug-Aufruf Bohrer
N60 G00 G40 G90 Z+250 * Werkzeug freifahren
N70 G37 P01 1 P02 2 P03 3 P04 4 * Kontur-Unterprogramme festlegen
N80 G120 KONTUR-DATEN Allgemeine Bearbeitungs-Parameter festlegen
Q1=-20 ;FRAESTIEFE
Q2=1 ;BAHN-UEBERLAPPUNG
Q3=+0 ;AUFMASS SEITE
Q4=+0 ;AUFMASS TIEFE
Q5=+0 ;KOOR. OBERFLAECHE
Q6=2 ;SICHERHEITS-ABST.
Q7=+100 ;SICHERE HOEHE
Q8=0.1 ;RUNDUNGSRADIUS
Q9=-1 ;DREHSINN
X
Y
35
50
100
100
16
16
R25
65
16
R25
