248

6 Programmieren: Konturen programmieren

6.5 Bahnbew

e

gung

en – P

o

lar

k

oor

dinat

e

n

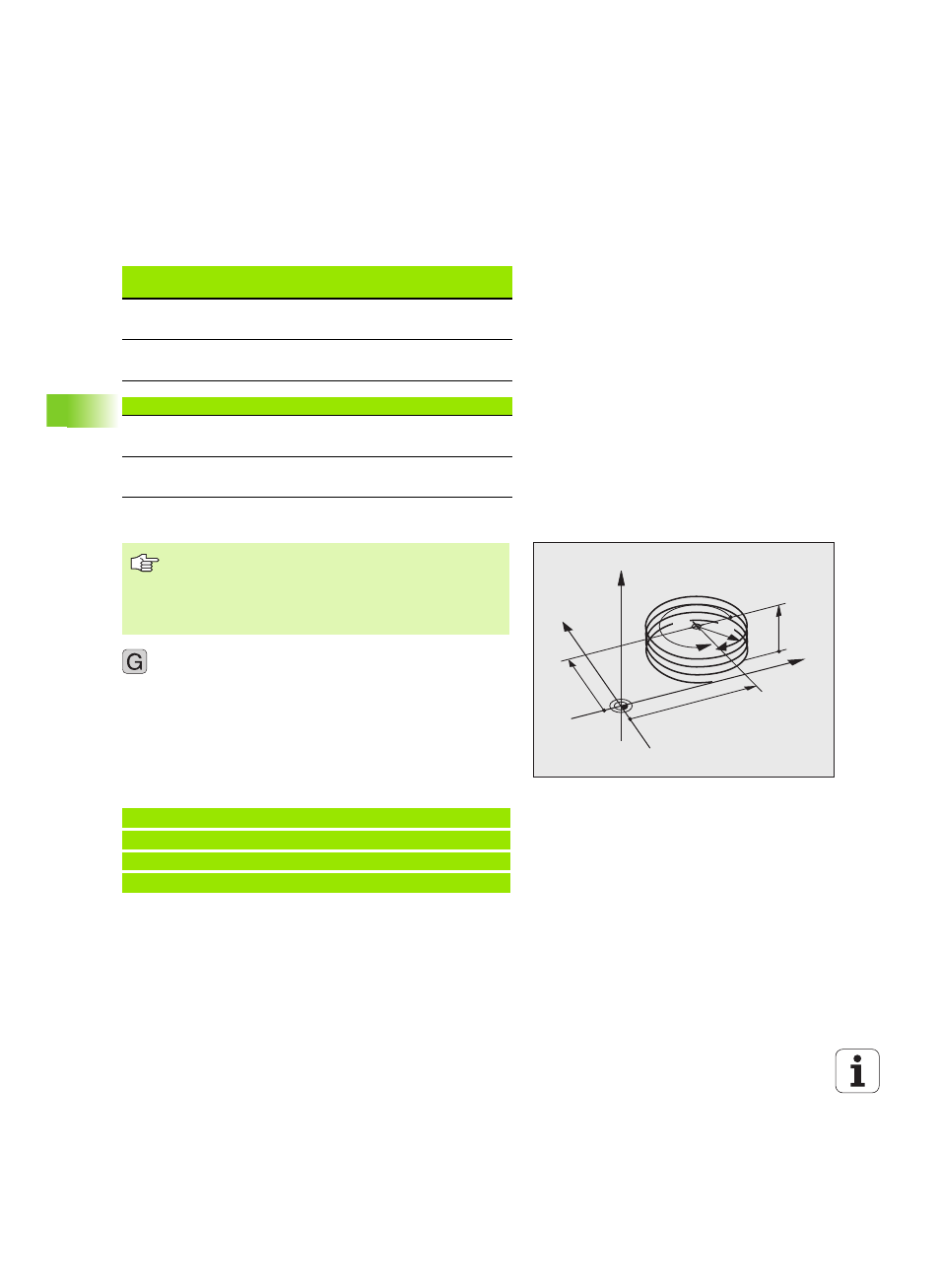

Form der Schraubenlinie

Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn
und Radiuskorrektur für bestimmte Bahnformen.

Schraubenlinie programmieren

Polarkoordinaten-Winkel H: Gesamtwinkel

inkremental eingeben, den das Werkzeug auf der
Schraubenlinie fährt. Nach der Eingabe des Winkels
wählen Sie die Werkzeug-Achse mit einer
Achswahltaste.

Koordinate für die Höhe der Schraubenlinie

inkremental eingeben

Radiuskorrektur G41/G42 gemäß Tabelle eingeben

NC-Beispielsätze: Gewinde M6 x 1 mm mit 5 Gängen

Innengewinde

Arbeits-
richtung

Drehsinn

Radius-
korrektur

rechtsgängig
linksgängig

Z+
Z+

G13
G12

G41
G42

rechtsgängig
linksgängig

Z–
Z–

G12

G13

G42
G41

Außengewinde

rechtsgängig
linksgängig

Z+
Z+

G13
G12

G42
G41

rechtsgängig
linksgängig

Z–
Z–

G12

G13

G41
G42

Y

X

Z

25

40

5

270°

R3

CC

Geben Sie Drehsinn und den inkrementalen
Gesamtwinkel G91 H mit gleichem Vorzeichen ein, sonst
kann das Werkzeug in einer falschen Bahn fahren.

Für den Gesamtwinkel IPA ist einen Wert von
-99 999,9999° bis +99 999,9999° eingebbar.

N120 I+40 J+25 *

N130 G01 Z+0 F100 M3 *

N140 G11 G41 R+3 H+270 *

N150 G12 G91 H-1800 Z+5 *

12
