224 6 Programmieren: Konturen programmieren
6.1 W
e
rk
z
e
ug-Bew
egung
e
n 6.1 Werkzeug-Bewegungen

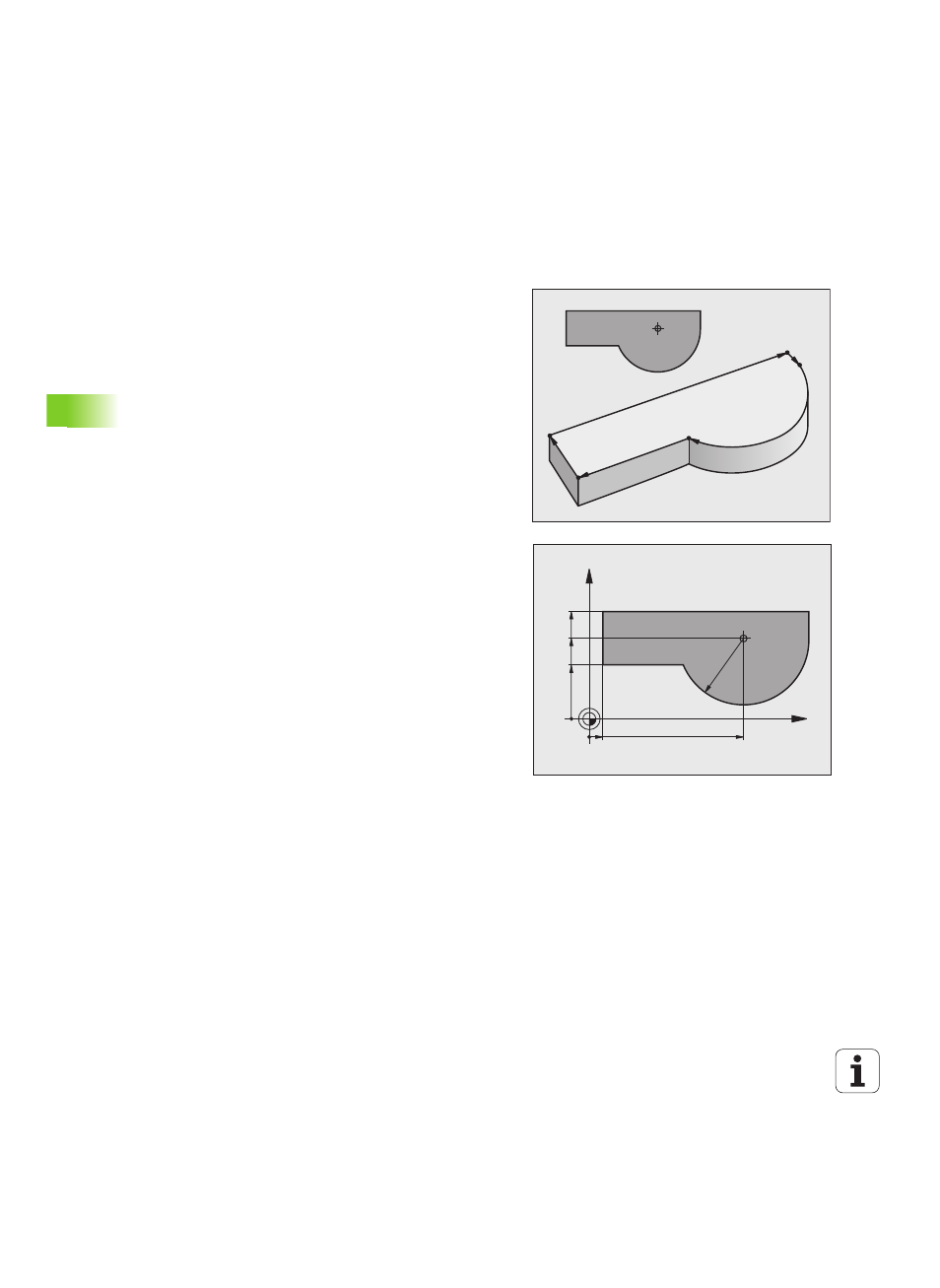

Bahnfunktionen
Eine Werkstück-Kontur setzt sich gewöhnlich aus mehreren
Konturelementen wie Geraden und Kreisbögen zusammen. Mit den
Bahnfunktionen programmieren Sie die Werkzeugbewegungen für
Geraden und Kreisbögen.
Zusatzfunktionen M
Mit den Zusatzfunktionen der TNC steuern Sie
„ den Programmlauf, z.B. eine Unterbrechung des Programmlaufs
„ die Maschinenfunktionen, wie das Ein- und Ausschalten der
Spindeldrehung und des Kühlmittels
„ das Bahnverhalten des Werkzeugs
Unterprogramme und Programmteil-
Wiederholungen
Bearbeitungs-Schritte, die sich wiederholen, geben Sie nur einmal als
Unterprogramm oder Programmteil-Wiederholung ein. Wenn Sie
einen Teil des Programms nur unter bestimmten Bedingungen
ausführen lassen möchten, dann legen Sie diese Programmschritte
ebenfalls in einem Unterprogramm fest. Zusätzlich kann ein
Bearbeitungs-Programm ein weiteres Programm aufrufen und
ausführen lassen.
Das Programmieren mit Unterprogrammen und Programmteil-
Wiederholungen ist in Kapitel 10 beschrieben.
Programmieren mit Q-Parametern
Im Bearbeitungs-Programm stehen Q-Parameter stellvertretend für
Zahlenwerte: Einem Q-Parameter wird an anderer Stelle ein
Zahlenwert zugeordnet. Mit Q-Parametern können Sie
mathematische Funktionen programmieren, die den Programmlauf
steuern oder die eine Kontur beschreiben.
Zusätzlich können Sie mit Hilfe der Q-Parameter-Programmierung
Messungen mit dem 3D-Tastsystem während des Programmlaufs
ausführen.
Das Programmieren mit Q-Parametern ist in Kapitel 11 beschrieben.
G01
G01
CC
G02
G01
X
Y
R40
115=I 10
80
60=J
40
