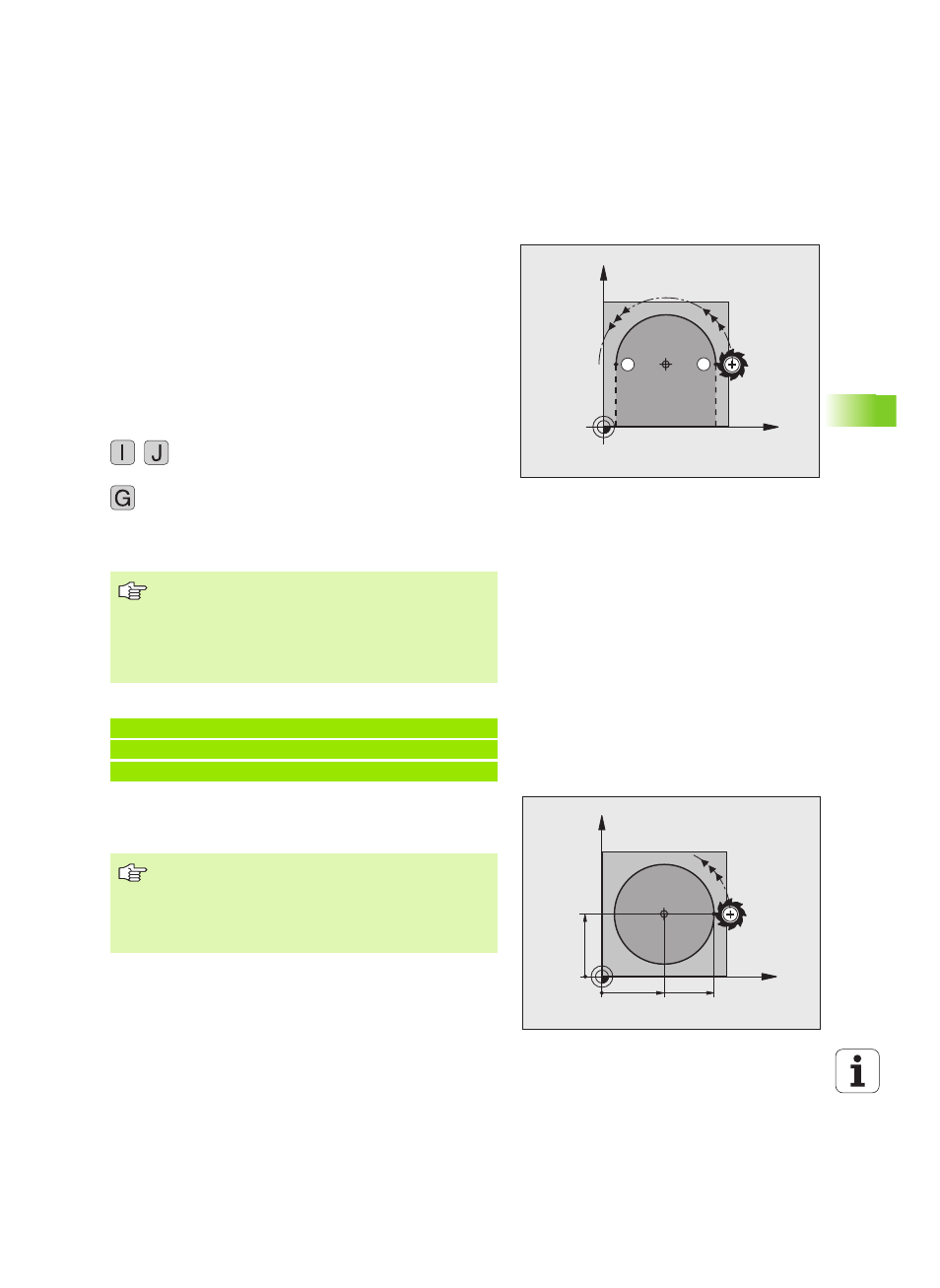

n Kreisbahn G02/G03/G05 um Kreismittelpunkt I, J
Legen Sie den Kreismittelpunkt I, J fest, bevor Sie die Kreisbahn
programmieren. Die zuletzt programmierte Werkzeug-Position vor der
Kreisbahn ist der Startpunkt der Kreisbahn.
Drehsinn
„ Im Uhrzeigersinn: G02
„ Im Gegen-Uhrzeigersinn: G03
„ Ohne Drehrichtungs-Angabe: G05. Die TNC fährt die Kreisbahn mit
der zuletzt programmierten Drehrichtung
Programmierung
 Werkzeug auf den Startpunkt der Kreisbahn fahren
 Koordinaten des Kreismittelpunkts eingeben
 Koordinaten des Kreisbogen-Endpunkts eingeben
Falls nötig:
 Vorschub F
 Zusatz-Funktion M
NC-Beispielsätze
Vollkreis
Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für
den Startpunkt.
S E
X
Y
I,J
Die TNC verfährt Kreisbewegungen normalerweise in der
aktiven Bearbeitungsebene. Wenn Sie Kreise
programmieren, die nicht in der aktiven
Bearbeitungseben liegen, z.B. G2 Z... X... bei
Werkzeug-Achse Z, und gleichzeitig diese Bewegung
rotieren, dann verfährt die TNC einen Raumkreis, also
einen Kreis in 3 Achsen.
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
3
X
Y
25=I 45
25=J
CC
Start- und Endpunkt der Kreisbewegung müssen auf der
Kreisbahn liegen.
Eingabe-Toleranz: bis 0,016 mm (über MP7431 wählbar)
Kleinstmöglicher Kreis, den die TNC verfahren kann:
0.0016 µm.
