HEIDENHAIN iTNC 530

211

5.3 W

e

rk

z

e

ug-K

or

re

kt

ur

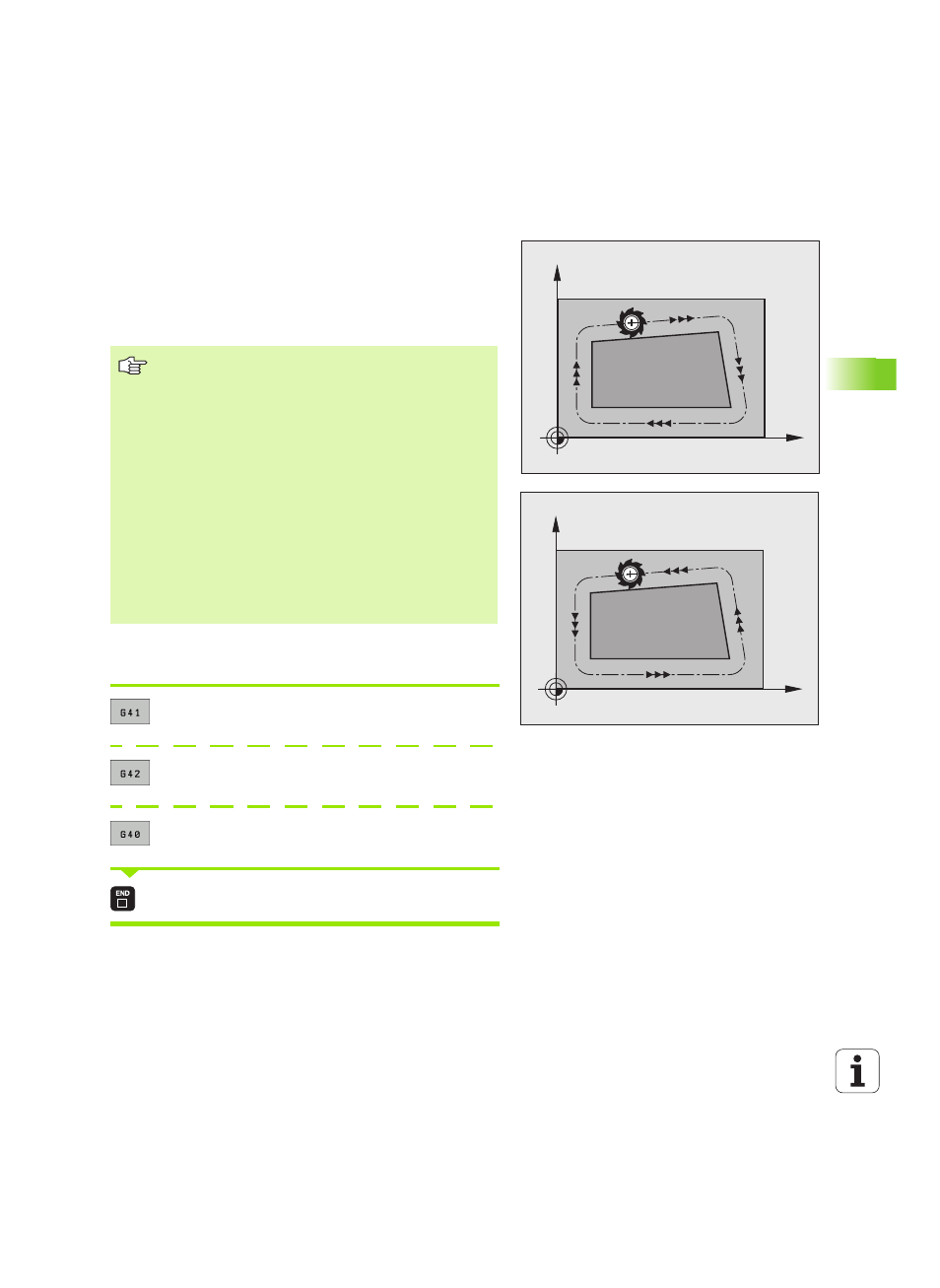

Bahnbewegungen mit Radiuskorrektur: G42 und G41

Der Werkzeug-Mittelpunkt hat dabei den Abstand des Werkzeug-
Radius von der programmierten Kontur. „Rechts“ und „links“
bezeichnet die Lage des Werkzeugs in Verfahrrichtung entlang der
Werkstück-Kontur. Siehe Bilder rechts.

Eingabe der Radiuskorrektur

Die Radiuskorrektur geben Sie in einen G01-Satz ein:

Werkzeugbewegung links von der programmierten
Kontur: G41-Funktion wählen, oder

Werkzeugbewegung rechts von der programmierten
Kontur: G42-Funktion wählen, oder

Werkzeugbewegung ohne Radiuskorrektur bzw.
Radiuskorrektur aufheben: G40-Funktion wählen

Satz beenden: Taste END drücken

X

Y

G41

X

Y

G42

G42

Das Werkzeug verfährt rechts von der Kontur

G41

Das Werkzeug verfährt links von der Kontur

Zwischen zwei Programm-Sätzen mit unterschiedlicher
Radiuskorrektur G42 und G41 muss mindestens ein
Verfahrsatz in der Bearbeitungsebene ohne
Radiuskorrektur (also mit G40) stehen.

Eine Radiuskorrektur wird zum Ende des Satzes aktiv, in
dem sie das erste Mal programmiert wurde.

Sie können die Radiuskorrektur auch für Zusatzachsen der
Bearbeitungsebene aktivieren. Programmieren Sie die
Zusatzachsen auch in jedem nachfolgenden Satz, da die
TNC ansonsten die Radiuskorrektur wieder in der
Hauptachse durchführt.

Beim ersten Satz mit Radiuskorrektur G42/G41 und beim
Aufheben mit G40 positioniert die TNC das Werkzeug
immer senkrecht auf den programmierten Start- oder
Endpunkt. Positionieren Sie das Werkzeug so vor dem
ersten Konturpunkt bzw. hinter dem letzten Konturpunkt,
dass die Kontur nicht beschädigt wird.
