10.2 Unterprogramme
Arbeitsweise

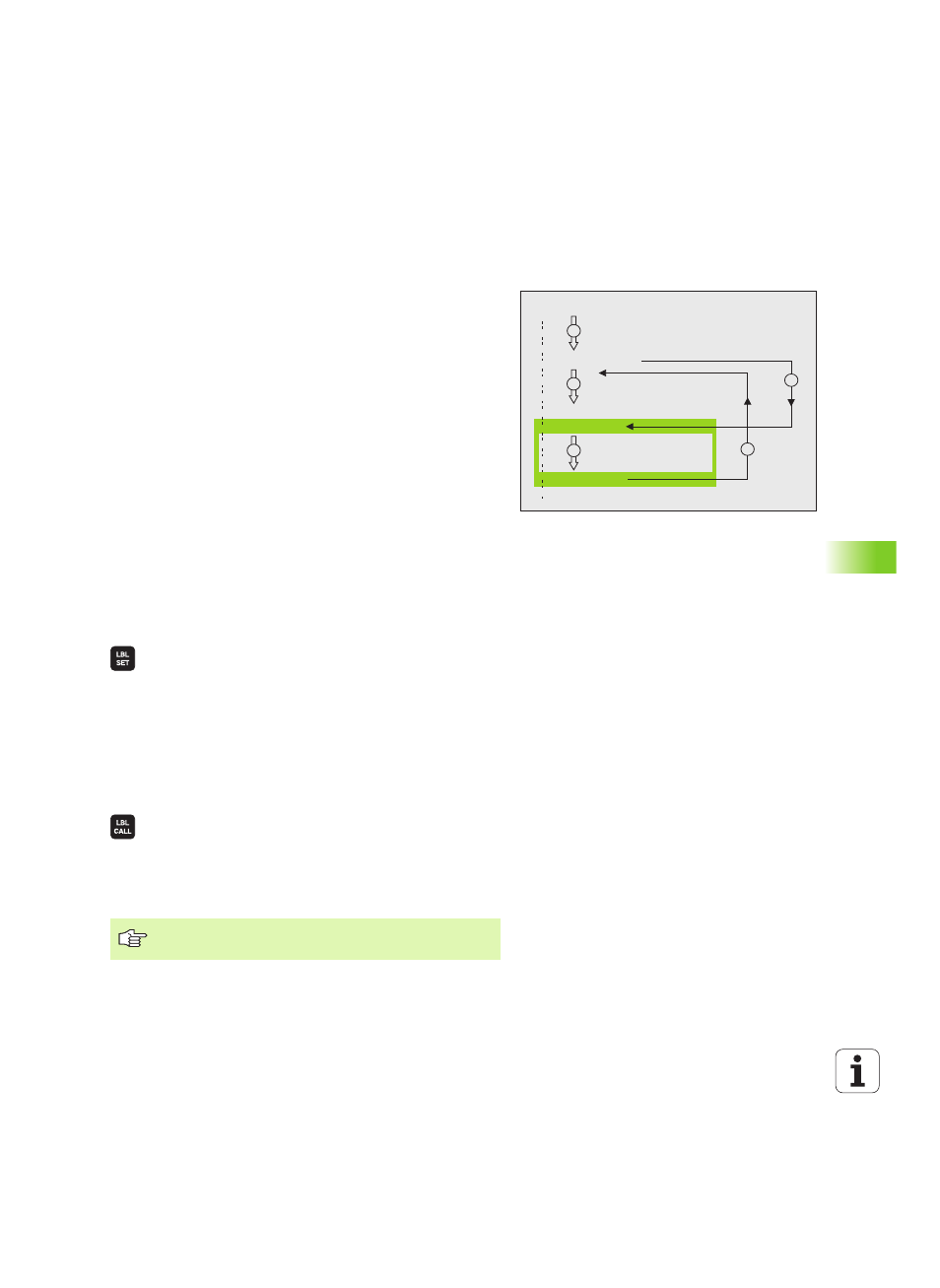

1 Die TNC führt das Bearbeitungs-Programm bis zu einem
Unterprogramm-Aufruf LN,0 aus. n ist eine beliebige Label-
Nummer
2 Ab dieser Stelle arbeitet die TNC das aufgerufene Unterprogramm
bis zum Unterprogramm-Ende G98 L0 ab
3 Danach führt die TNC das Bearbeitungs-Programm mit dem Satz
fort, der auf den Unterprogramm-Aufruf LN,0 folgt
Programmier-Hinweise
„ Ein Hauptprogramm kann bis zu 254 Unterprogramme enthalten
„ Sie können Unterprogramme in beliebiger Reihenfolge beliebig oft
aufrufen
„ Ein Unterprogramm darf sich nicht selbst aufrufen
„ Unterprogramme ans Ende des Hauptprogramms (hinter dem Satz
mit M2 bzw. M30) programmieren
„ Wenn Unterprogramme im Bearbeitungs-Programm vor dem Satz
mit M02 oder M30 stehen, dann werden sie ohne Aufruf
mindestens einmal abgearbeitet
Unterprogramm programmieren
 Anfang kennzeichnen: Taste LBL SET drücken
 Unterprogramm-Nummer eingeben, mit Taste END
bestätigen. Wenn Sie LABEL-Namen verwenden
wollen: Taste “ drücken, um zur Texteingabe zu
wechseln
 Ende kennzeichnen: Taste LBL SET drücken und
Label-Nummer „0“eingeben
Unterprogramm aufrufen
 Unterprogramm aufrufen: Taste LBL CALL drücken
 Label-Nummer : Label-Nummer des aufzurufenden
Unterprogramms eingeben, mit Taste ENT
bestätigen. Wenn Sie LABEL-Namen verwenden
wollen: Softkey LBL-NAME drücken, um zur
Texteingabe zu wechseln
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
1
2
3
R
S
L0,0 ist nicht erlaubt, da es dem Aufruf eines
Unterprogramm-Endes entspricht.
