8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

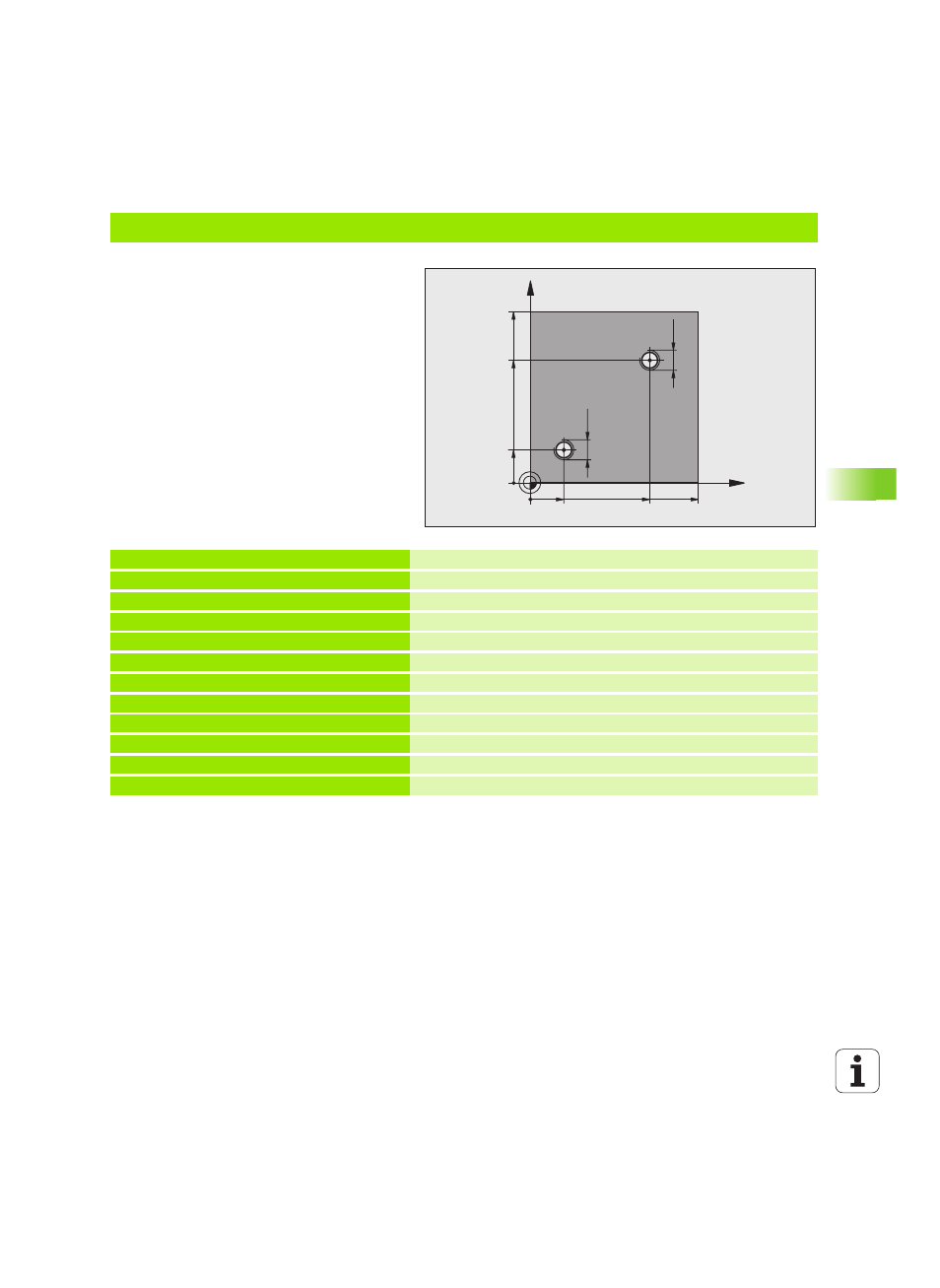

Beispiel: Bohrzyklen
Programm-Ablauf
„ Bohrzyklus programmieren im Hauptprogramm
„ Bearbeitung programmieren im
Unterprogramm, siehe „Unterprogramme”,
Seite 515
%C18 G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 * Werkzeug-Definition
N40 T1 G17 S4500 * Werkzeug-Aufruf
N50 G00 G40 G90 Z+250 * Werkzeug freifahren
N60 G86 P01 +30 P02 -1,75 * Zyklus-Definition Gewindeschneiden
N70 X+20 Y+20 * Bohrung 1 anfahren
N80 L1,0 * Unterprogramm 1 rufen
N90 X+70 Y+70 * Bohrung 2 anfahren
N100 L1,0 * Unterprogramm 1 rufen
N110 G00 Z+250 M2 * Werkzeug freifahren, Ende des Hauptprogramms
X
Y
20
20
100
100
70
70
M1
2
M1
2
