8 Programmieren: Zyklen
8.9 Zyklen zur K
o
or
dinat
e
n-Umr
e
c
h
nung

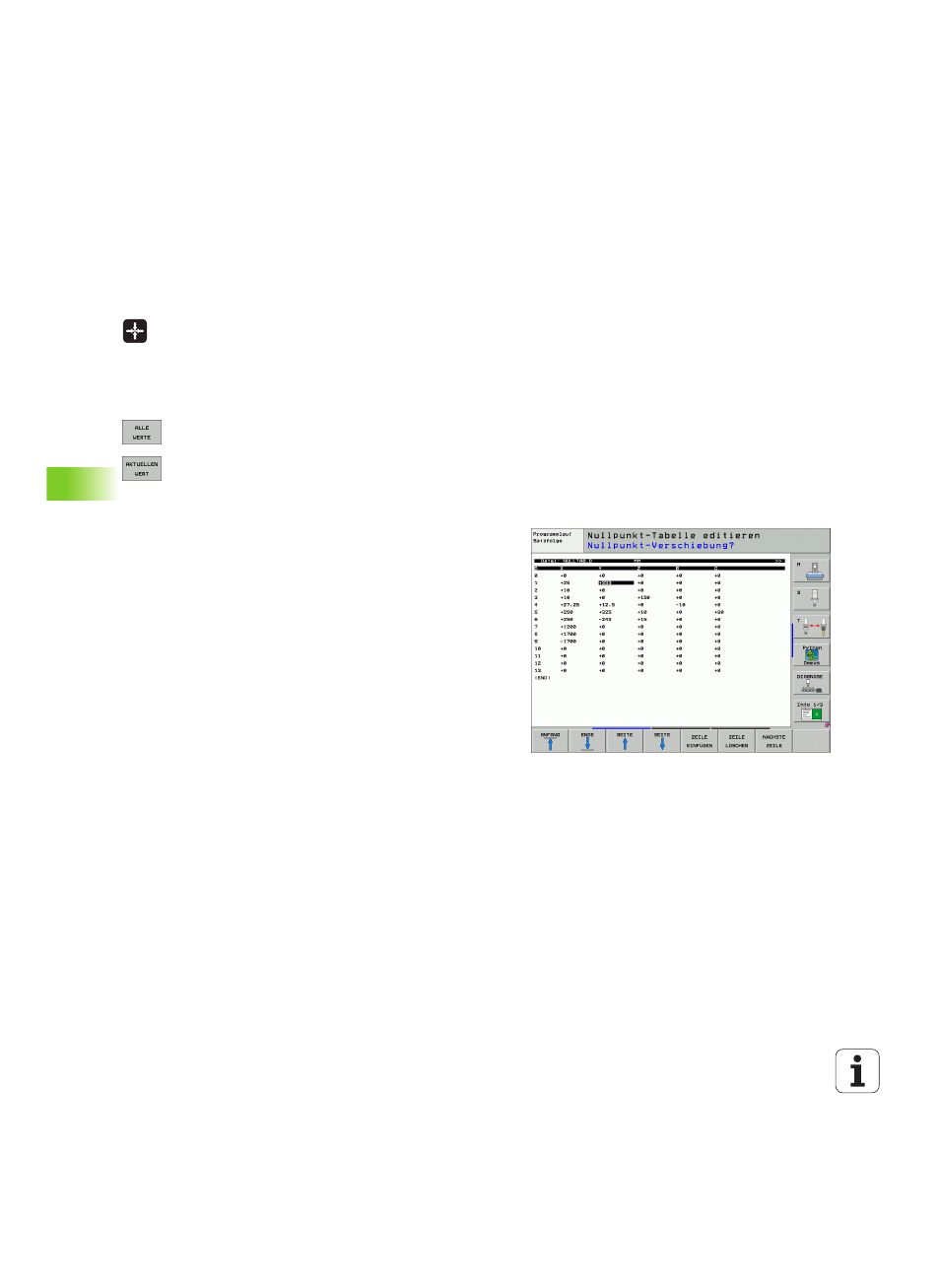

Istwerte in die Nullpunkt-Tabelle übernehmen
Über die Taste „Ist-Position übernehmen“ können Sie die aktuelle
Werkzeug-Position oder dei zuletzt angetastete Positionen in die
Nullpunkt-Tabelle übernehmen:
Eingabefeld auf die Zeile und in die Spalte positionieren, in die eine
Position übernommen werden soll
Funktion Ist-Position übernehmen wählen: Die TNC
fragt in einem Überblendfenster ab, ob Sie die
aktuelle Werkzeug-Position oder zuletzt angetastete
Werte übernehmen wollen
Gewünschte Funktion mit Pfeiltasten wählen und mit
Taste ENT bestätigen
Werte in allen Achsen übernehmen: Softkey ALLE
WERTE drücken, oder
Wert in der Achse übernehmen, auf der das
Eingabefeld steht: Softkey AKTUELLEN WERT
drücken
Nullpunkt-Tabelle konfigurieren
Auf der zweiten und dritten Softkeyleiste können Sie für jede
Nullpunkt-Tabelle die Achsen festlegen, für die Sie Nullpunkte
definieren wollen. Standardmäßig sind alle Achsen aktiv. Wenn Sie
eine Achse aussperren wollen, dann setzen Sie den entsprechenden
Achs-Softkey auf AUS. Die TNC löscht dann die zugehörige Spalte in
der Nullpunkt-Tabelle.
Wenn Sie zu einer aktiven Achse keinen Nullpunkt definieren wollen,
drücken Sie die Taste NO ENT. Die TNC trägt dann einen Bindestrich
in die entsprechende Spalte ein.
Nullpunkt-Tabelle verlassen
In der Datei-Verwaltung anderen Datei-Typ anzeigen lassen und
gewünschte Datei wählen.
Status-Anzeigen
In der zusätzlichen Status-Anzeige werden folgende Daten aus der
Nullpunkt-Tabelle angezeigt (siehe „Koordinaten-Umrechnungen
(Reiter TRANS)” auf Seite 59):
Name und Pfad der aktiven Nullpunkt-Tabelle
Aktive Nullpunkt-Nummer
Kommentar aus der Spalte DOC der aktiven Nullpunkt-Nummer
