8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
 Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze (Startposition) – Werkstück-
Oberfläche
 Bohrtiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Gewindeende
 Gewindesteigung Q239
Steigung des Gewindes. Das Vorzeichen legt Rechts-
oder Linksgewinde fest:
+= Rechtsgewinde
–= Linksgewinde
 Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche
 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindeschneid-Vorgangs die externe Stopp-
Taste drücken, zeigt die TNC den Softkey MANUELL FREIFAHREN
an. Wenn Sie MANUEL FREIFAHREN drücken, können Sie das
Werkzeug gesteuert freifahren. Drücken Sie dazu die positive
Achsrichtungs-Taste der aktiven Spindelachse.
Beispiel: NC-Sätze
N26 G207 GEW.-BOHREN GS NEU
Q200=2 ;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q239=+1 ;GEWINDESTEIGUNG
Q203=+25 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.

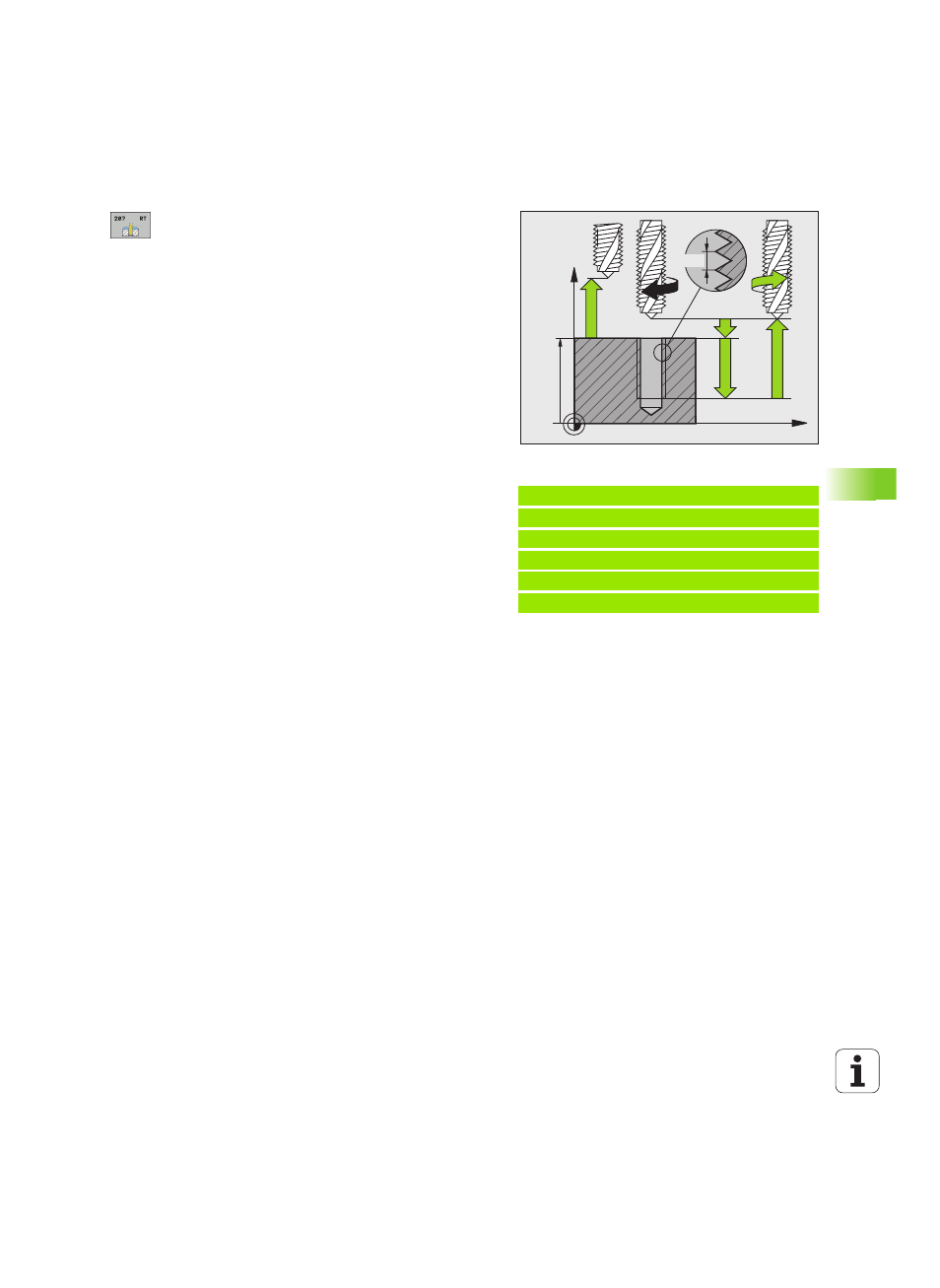

Z
X
Q203
Q204
Q200
Q201
Q239
