PLANFRAESEN (Zyklus G232)
Mit dem Zyklus G232 können Sie eine ebene Fläche in mehreren
Zustellungen und unter Berücksichtigung eines Schlicht-Aufmaßes
planfräsen. Dabei stehen drei Bearbeitungsstrategien zur Verfügung:
„ Strategie Q389=0: Mäanderförmig bearbeiten, seitliche Zustellung
ausserhalb der zu bearbeitenden Fläche
„ Strategie Q389=1: Mäanderförmig bearbeiten, seitliche Zustellung
innerhalb der zu bearbeitenden Fläche
„ Strategie Q389=2: Zeilenweise bearbeiten, Rückzug und seitliche
Zustellung im Positionier-Vorschub
1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position aus mit Positionier-Logik auf den Startpunkt
1 : Ist die
aktuelle Position in der Spindelachse größer als der 2. Sicherheits-
Abstand, dann fährt die TNC das Werkzeug zunächst in der
Bearbeitungsebene und dann in der Spindelachse, ansonsten
zuerst auf den 2. Sicherheits-Abstand und dann in der
Bearbeitungsebene. Der Startpunkt in der Bearbeitungsebene
liegt um den Werkzeug-Radius und um den seitlichen Sicherheits-
Abstand versetzt neben dem Werkstück
2 Anschließend fährt das Werkzeug mit Positionier-Vorschub in der
Spindelachse auf die von der TNC berechnete erste Zustell-Tiefe

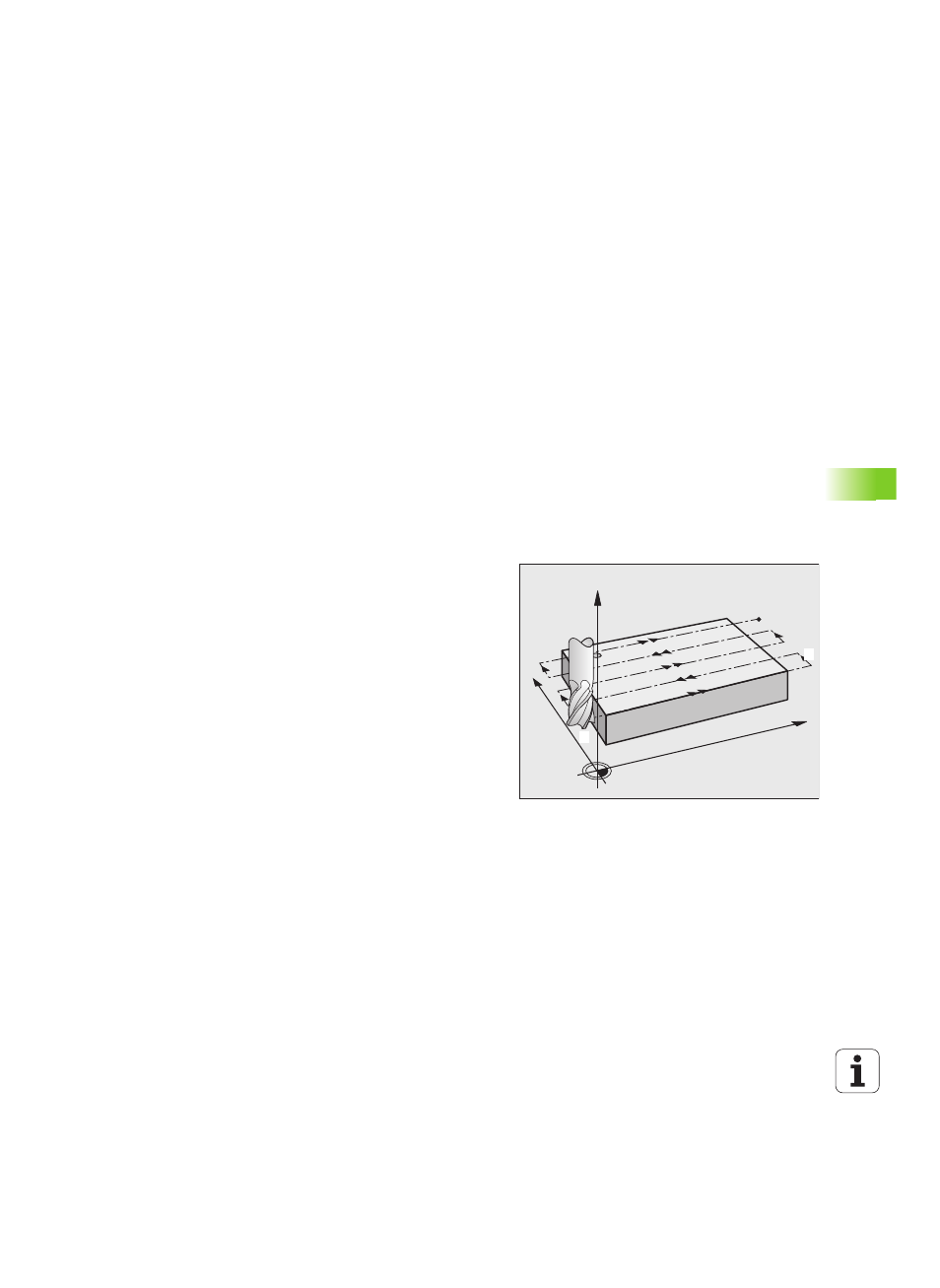

Strategie Q389=0
3 Danach fährt das Werkzeug mit dem programmierten Vorschub
Fräsen auf den Endpunkt
2 . Der Endpunkt liegt außerhalb der
Fläche, die TNC berechnet ihn aus dem programmierten
Startpunkt, der programmierten Länge, dem programmierten
seitlichen Sicherheits-Abstand und dem Werkzeug-Radius
4 Die TNC versetzt das Werkzeug mit Vorschub Vorpositionieren
quer auf den Startpunkt der nächsten Zeile; die TNC berechnet den
Versatz aus der programmierten Breite, dem Werkzeug-Radius
und dem maximalen Bahn-Überlappungs-Faktor
5 Danach fährt das Werkzeug wieder zurück in Richtung des
Startpunktes
1
6 Der Vorgang wiederholt sich, bis die eingegebene Fläche
vollständig bearbeitet ist. Am Ende der letzten Bahn erfolgt die
Zustellung auf die nächste Bearbeitungstiefe
7 Um Leerwege zu vermeiden, wird die Fläche anschließend in
umgekehrter Reihenfolge bearbeitet
8 Der Vorgang wiederholt sich, bis alle Zustellungen ausgeführt sind.
Bei der letzten Zustellung wird lediglich das eingegebene
Schlichtaufmaß im Vorschub Schlichten abgefräst
9 Am Ende fährt die TNC das Werkzeug mit Eilgang zurück auf den
2. Sicherheits-Abstand
X
Y
Z
1
2
