4
ELEKTRISCHE ANSCHLÜSSE
24
OPTISYS SLM 2100
www.krohne.com 04/2014 - 4002737201- MA OPTISYS SLM 2100 R01 de
4.5 Überblick der Kabelanschlüsse
Unten links am Gehäuse befinden sich vier Kabelverschraubungen, die zur Kabeldurchführung
in den Elektronikraum dienen. Alle am Messgerät angeschlossenen Kabel werden über diese
Anschlüsse aus dem Gehäuse geführt.
Die über die Durchführungen in das Gehäuse eingeführten Kabel werden in den Kabelkanal
unten im Elektronikraum eingeführt und von dort durch einen weiteren Kabelkanal bis zu den
Steckverbindern auf dem Mainboard geführt.
GEFAHR!
Befolgen Sie bei der Installation und der Verdrahtung des Geräts die gültigen
Sicherheitsvorschriften entsprechend dem neuesten Stand der Technik. Beachten Sie auch die
folgenden Punkte, um tödliche Verletzungen oder die Beschädigung oder Zerstörung des Geräts
sowie Messfehler zu vermeiden:
• Keine Kabel in Durchgangsbereichen verlegen. Überprüfen Sie regelmäßig die Kabelführung,
damit keine losen Kabel in Durchgänge hängen.
• Vor dem Anschluss an die Netzspannung müssen alle Steckverbinder an den
Anschlussklemmen eingesteckt sein.
• Vorsicht an den vorderen Türen. Achten Sie darauf, dass die Türen nicht zuschlagen,
während Sie mit Händen oder Werkzeug in das Geräteinnere greifen. Andernfalls besteht die
Gefahr schwerer Verletzungen oder Beschädigung der Ausrüstung durch die scharfkantigen
Türen.
INFORMATION!
Um die korrekte Abdichtung der Kabeldurchführungen sicherzustellen, dürfen nur Kabel mit
einem Durchmesser von minimal und maximal 6-12 mm / 0,24-0,47 Zoll verwendet werden.

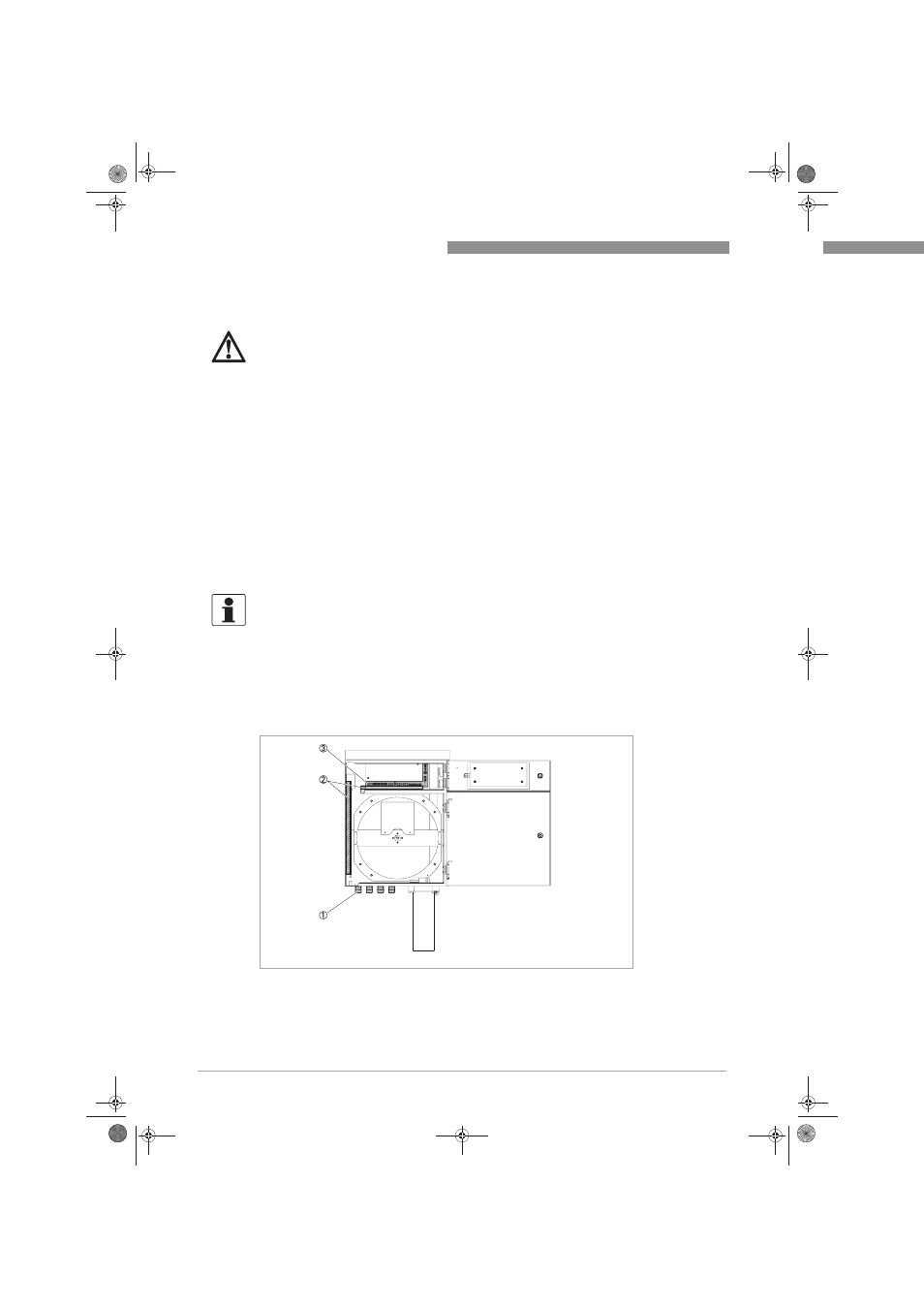

Abbildung 4-1: Überblick der Kabelanschlüsse
1 4 x M20 Kabeldurchführungen
2 Kabelführung
3 Mainboard mit Anschlussleisten
