KB (E3.1 + E5.1) 11/2014 Seite 33/99

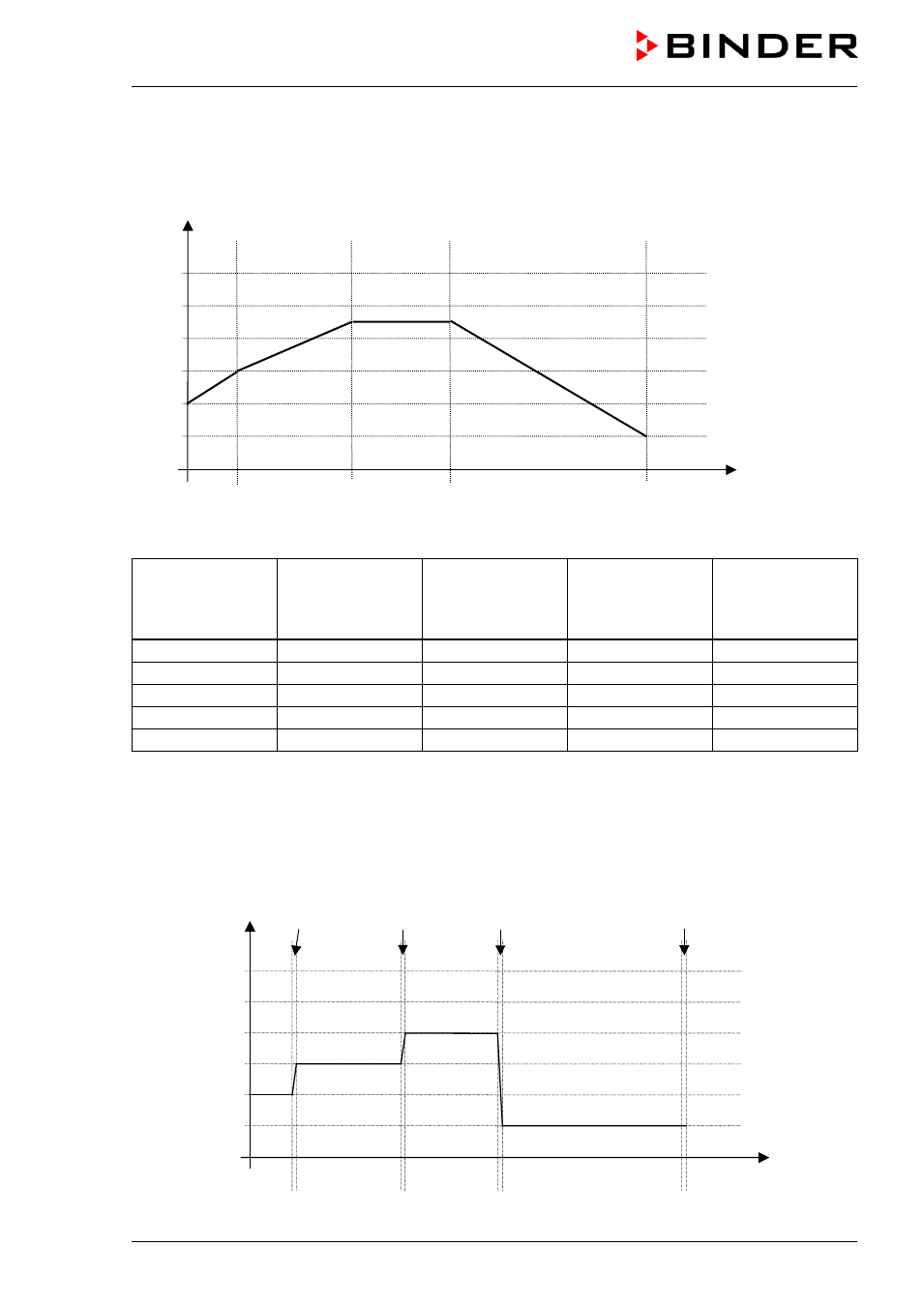

Beispiel einer Programmeingabe als Sollwertrampe:
W/°C
t/min.
S01 S02 S03 S04
0
20
40
60
80
100
30 120 180 380
S05
Programmtabelle zur Grafik (bei Standardeinstellung „Rampe“):
Abschnitt
SEC
Temperatur
Sollwert
[ °C]
TEMP
Abschnittsdauer
[hh.mm]
TIME
Lüfterdrehzahl
[%]
FAN
Steuerkontakte *
O.LINE
S01 40 00:30 50 000
S02 60 01:30 100 000
S03 90 01:00 100 000
S04 90 03:20 100 000
S05 20 00:01 100 000
* Nur bei Option Schaltausgänge über Steuerkontakte, Kap. 16.4.
Die Daten aus einer solchen Programmtabelle können nun in den RD3-Regler eingegeben werden (Kap.
8.2).
Beispiel einer Programmeingabe als Sollwertsprung:
W/°C
t/min.
S01 S02 S03 S04 S05 S06 S07 S08
0
20
40
60
80
100
30 120 180 380
