Maximale Belastbarkeit der Schaltkontakte: 24V AC/DC - 2,5A
GEFAHR
Gefahr durch elektrischen Schlag.
Lebensgefahr.
Beschädigung der Schaltkontakte und der Anschlussbuchse.
∅
Maximale Schaltlast von 24 V AC/DC, 2,5 A NICHT überschreiten.
∅ Geräte mit höherer Schaltlast NICHT anschließen.
16.7 Zusätzlicher Pt 100 Temperatursensor (Option KB 53, 115)
Bei dieser Option kann über einen zusätzlichen flexiblen Pt 100 Temperatursensor die Temperatur des
Beschickungsgutes on einem unabhängigen Erfassungssystem mit Pt 100 Eingang erfasst werden. Das
Schutzrohr der Sensorspitze des flexiblen Pt 100 kann auch in Flüssigkeiten eingetaucht werden.
Technische Daten des Pt 100 Sensors:
•
Dreileitertechnik
• Klasse B (DIN EN 60751)
• Temperaturbereich bis 320 °C
• Schutzrohr 45 mm lang aus Edelstahl
Werkstoff Nr. 1.4501
Lemobuchse
Lemostecker

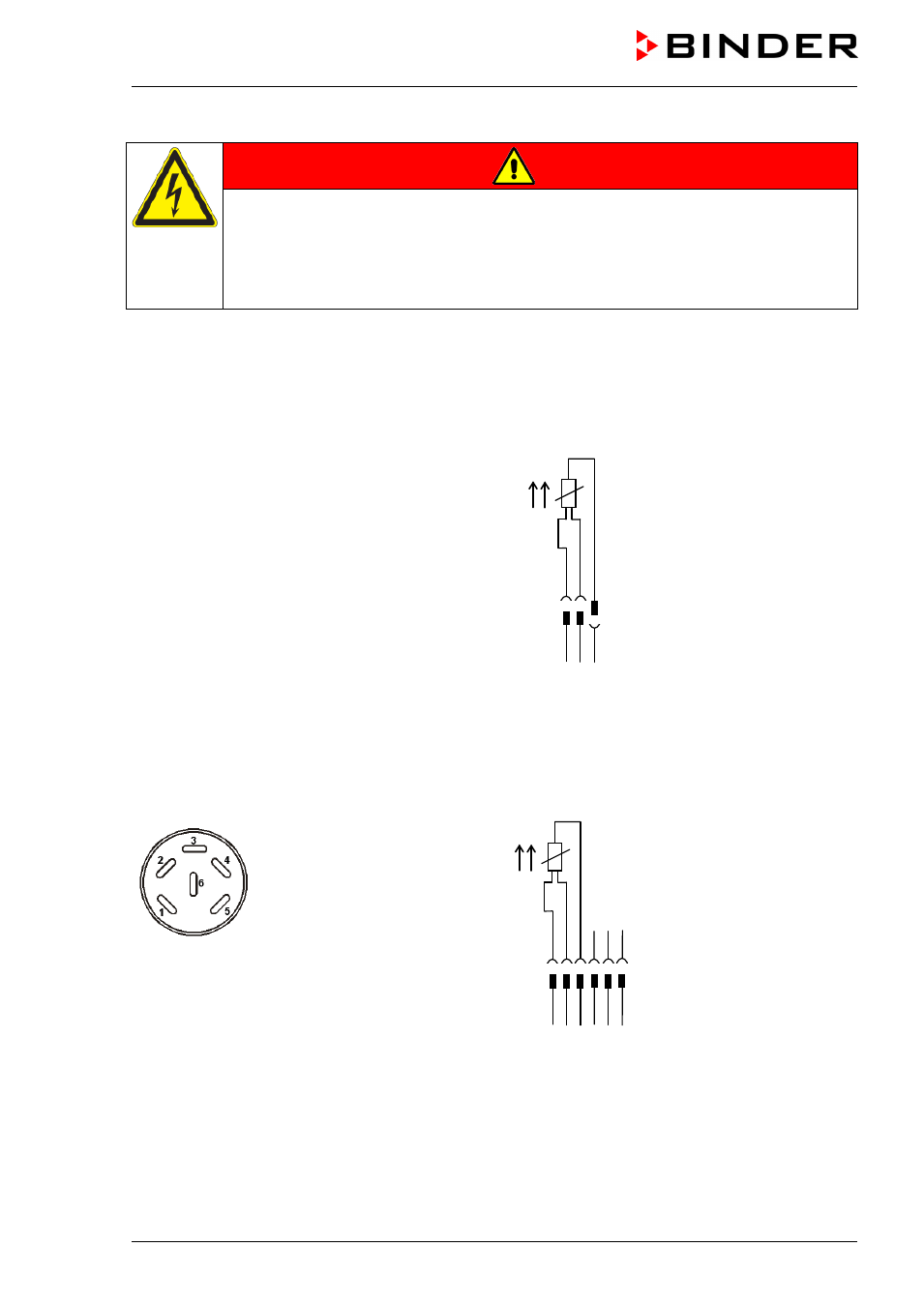

Abbildung 22: Option Pt 100 Temperaturfühler
16.8 Zusätzlicher flexibler Pt 100 Temperatursensor (Option KB 240, 400, 720)
Bei dieser Option kann über einen zusätzlichen flexiblen Pt 100 Temperatursensor die Temperatur des
Beschickungsgutes von einem unabhängigen Erfassungssystem mit Pt 100 Eingang erfasst werden. Das
Schutzrohr der Sensorspitze des flexiblen Pt 100 kann auch in Flüssigkeiten eingetaucht werden.
Pt 100 Sensor
PIN 1: Pt 100
PIN 2: Pt 100
PIN 3: Pt 100
DIN Buchse (9)
DIN Stecker
Ein passender DIN-Stecker ist beigefügt.
Abbildung 23: Pinbelegung der DIN-Buchse (9) im rechten seitlichen Bedienfeld
Technische Daten des Pt 100 Sensors:
•
Dreileitertechnik
• Klasse B (DIN EN 60751)
• Temperaturbereich bis 320 °C
• Schutzrohr 45 mm lang aus Edelstahl Werkstoff Nr. 1.4501
