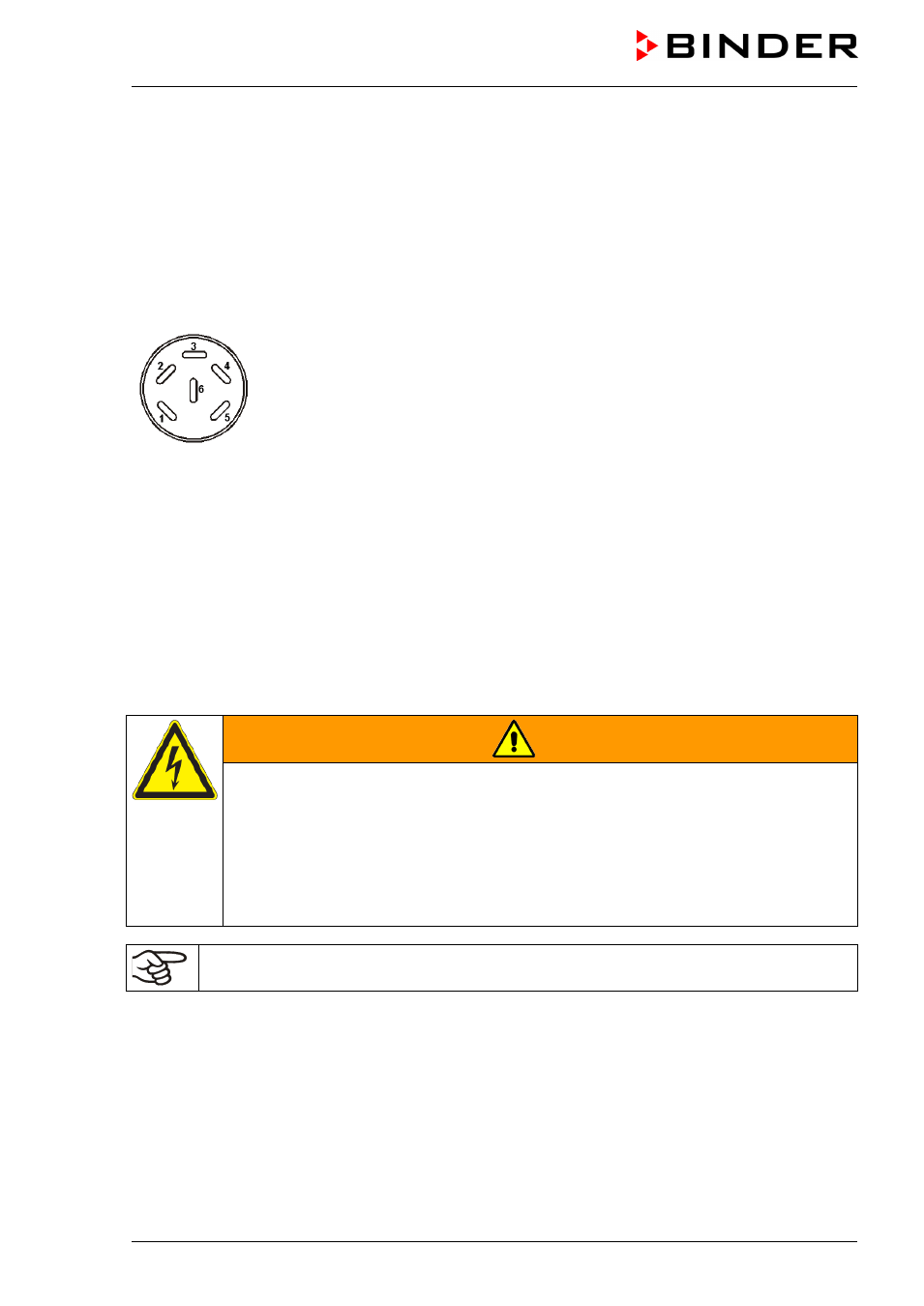

KB (E3.1 + E5.1) 11/2014 Seite 72/99
16.4 Analogausgang für Temperatur (Option)
Bei dieser Option ist das Gerät mit einem Analogausgang von 4-20 mA für Temperatur ausgestattet.
Dieser Ausgang kann zur Weiterleitung an externe Datenerfassungssysteme oder Registriergeräte
verwendet werden.
Der Anschluss erfolgt über eine DIN Buchse.
Bei KB (E3.1) der Größe 53 und 115 befindet sich die DIN Buchse an der Geräterückseite:
Bei KB (E5.1) der Größe 240, 400 und 720 befindet sich die DIN Buchse (7) im rechten seitlichen
Bedienfeld
ANALOGAUSGANG 4-20 mA DC
PIN 1: Temperatur –
PIN 2: Temperatur +
KB (E3.1): Temperaturbereich: -5 °C bis +100 °C
KB (E5.1): Temperaturbereich: -10 °C bis +100 °C
Abbildung 18: Pinbelegung der DIN-Buchse
Ein passender DIN-Stecker ist beigefügt.
16.5 Wasserdichte Innenraumsteckdose (Option ab Gerätegröße 53 – nicht für
KB-UL)
Die Innenraumsteckdose ist Spritzwasser geschützt.
Schutzart IP 67 230 V 1N ~ 50-60 Hz
Maximale Belastung 500 W
Maximal zulässige Betriebstemperatur mit dieser Option: 90 °C
WARNUNG
Überschreiten der zulässigen Maximaltemperatur.
Gefahr durch elektrischen Schlag.
Lebensgefahr.
Beschädigung der Innenraumsteckdose.
∅
Temperatursollwert von 90 °C NICHT überschreiten.
 Überwachungsregler auf 90 °C einstellen.
 Bei Option TWW Klasse 3.3 den mechanischen Thermostat Kl. 3.1 auf 90 °C einstellen.
Falls im Innenraum elektrische Geräte angeschlossen sind, kann sich durch deren
Wärmeabgabe der Temperaturbereich ändern.
