Überwachungsregler-Sollwertarten
Einstellung in der Benutzerebene (Kap. 10) des Programmreglers RD3.
Grenzwert Höchstzulässige Temperatur absolut.
Beispiel:
Sollwert-Temperatur 40 °C
Einstellung des Grenzwertes (Überwachungsregler-Sollwert) auf 42 °C.
Offset Maximale Übertemperatur über dem jeweiligen Sollwert. Die Maximaltemperatur ändert
sich intern bei jeder Änderung des Sollwertes automatisch mit.
Beispiel:
Sollwert-Temperatur 40 °C
Einstellung des Offsetwertes (Überwachungsregler-Sollwert) auf 2 °C.
Überprüfen Sie regelmäßig die Einstellung des Überwachungsreglers auf Sollwertart
„Grenzwert“ oder „Offset“
•
im Festwertbetrieb bezogen auf den eingegebenen Temperatursollwert
• im Programmbetrieb bezogen auf die höchsten Temperatur des gewählten
Temperaturprogramms
Stellen Sie den Temperaturwert des Überwachungsreglers ca. 2 °C bis 5 °C höher als den
Temperatursollwert ein.
14.3 Temperaturwählwächter (TWW) Klasse 3.3 (Option ab Gerätegröße 53)
Bei der Option Über-/Untertemperatursicherung (Temperaturwählwächter Klasse 3.3 gemäß DIN 12880)
ist das Gerät mit zwei zusätzlichen Temperaturwählwächtern (TWW Kl. 3.1 und TWW Kl. 3.2)
ausgestattet.
Der TWW Kl. 3.3 dient zum Schutz des Kühlinkubators, dessen Umgebung und des Beschickungsgutes
gegen unzulässige Über- und Unterschreitung der Temperatur. Bitte beachten Sie die Richtlinie
BGI/GUV-I 850-0 „Sicheres Arbeiten in Laboratorien“ (früher Richtlinien für Laboratorien BGR/GUV-R 120
bzw. ZH 1/119) (für Deutschland).
Beim
TWW Kl. 3.1 wird ein Maximalwert für die Temperatur eingestellt, der durch die Regelung des
TWW Kl. 3.1 nicht überschritten wird. Diese Sicherung gegen unzulässige Temperaturüberschreitung
zum Schutz des Gerätes, seiner Umgebung und des Beschickungsgutes gegen unzulässige
Temperaturüberschreitung.
Beim
TWW Kl. 3.2 wird ein Minimalwert für die Temperatur eingestellt, der durch die Regelung des TWW
Kl. 3.2 nicht unterschritten wird. Diese Sicherung gegen unzulässige Temperaturunterschreitung dient
z.B. als Schutz des Beschickungsgutes gegen Auskühlung.
Die Kombination der TWW Kl. 3.1 und Kl. 3.2 wird als TWW Kl. 3.3 betrachtet.
Die beiden TWW der Klasse 3.3 sind von der Temperatur-Regeleinrichtung funktionell und elektrisch
unabhängig und übernehmen im Fehlerfall die Regelfunktion.
Alarmleuchte rot

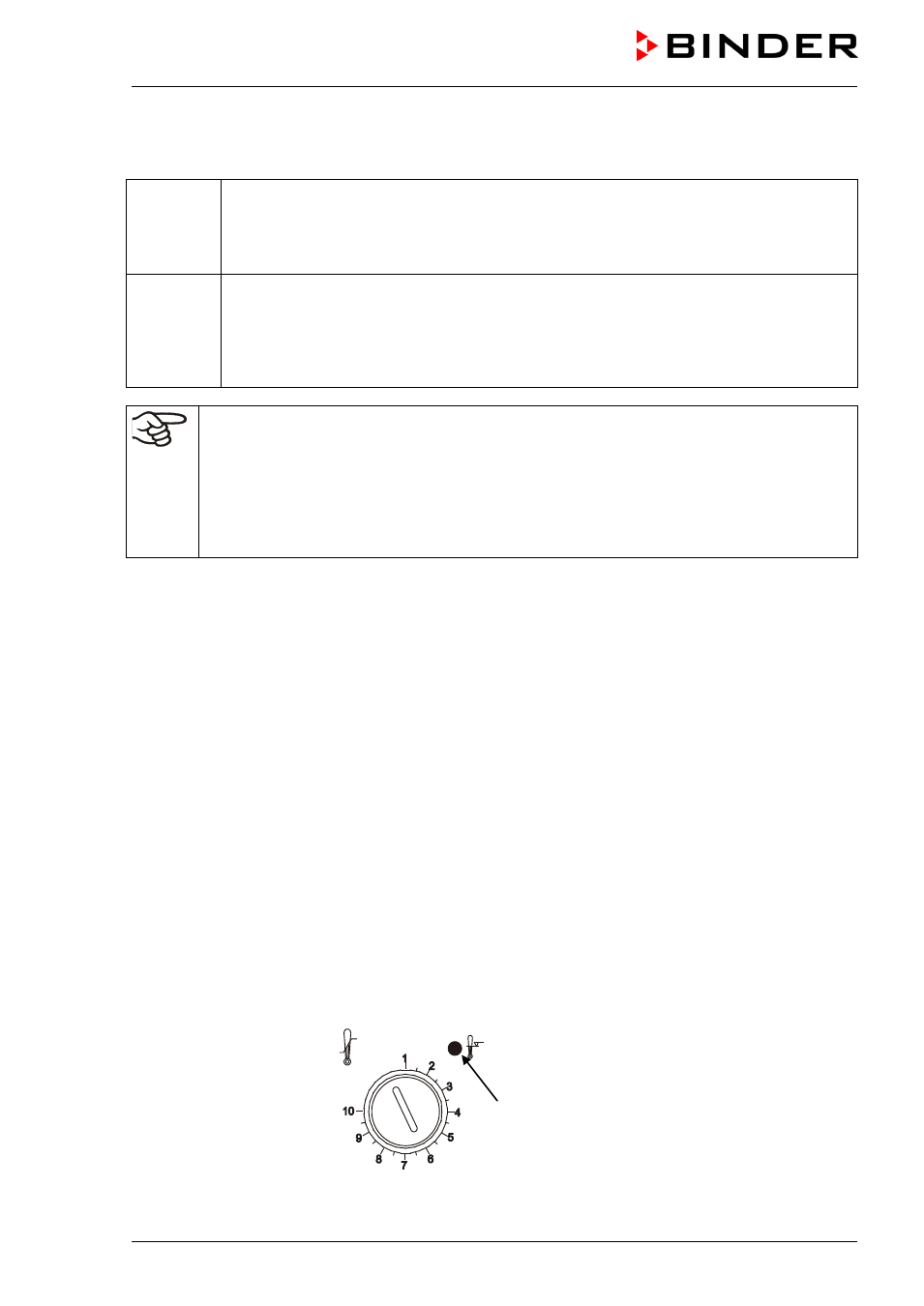

Abbildung 13: Temperaturwählwächter TWW Klasse 3.1 oder Klasse 3.2
