KMF (E5.3) 07/2014 Seite 19/97
2.2 Seitliches Bedienfeld rechts
(2)
(3)
(4)
(5)
(6)
(7)

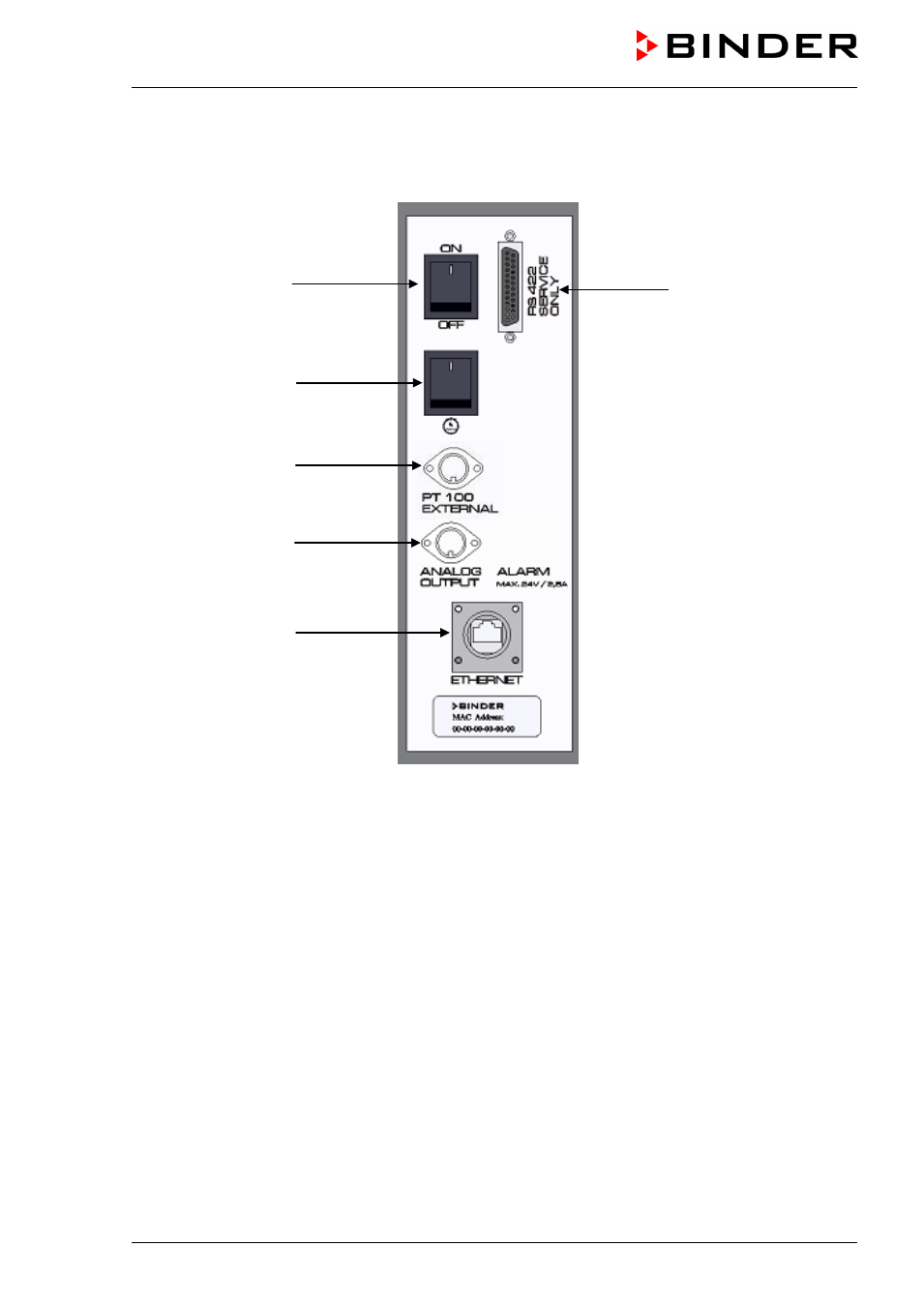

Abbildung 4: Seitliches Bedienfeld KMF an der rechten Seite des Feuchtemoduls
mit Optionen Analogausgänge und zusätzlicher Pt 100
(2)
Hauptschalter
(3) Schalter für Feuchte Ein/Aus
(4)
DIN-Buchse zusätzlicher Pt100 Temperaturfühler (Option)
(5) DIN-Buchse Analogausgang (Option)
(6) Ethernet-Schnittstelle mit Angabe der MAC Adresse
(7) RS422 Schnittstelle (nur für Servicezwecke)
