KMF (E5.3) 07/2014
Seite 87/97
18. Technische Beschreibung
18.1 Werksseitige Kalibrierung und Justierung
Dieses Gerät wurde werksseitig kalibriert und justiert. Kalibrierung und Justierung werden im BINDER
QM-System nach DIN EN ISO 9001 (zertifiziert seit Dezember 1996 durch TÜV CERT) durch standardi-
sierte Prüfanweisungen beschrieben und entsprechend durchgeführt. Die verwendeten Prüfmittel unter-
liegen der ebenfalls im BINDER QM-System nach DIN EN ISO 9001 beschriebenen Prüfmittelüberwa-
chung und werden regelmäßig auf ein DKD-Normal kalibriert und überprüft.
18.2 Überstromschutz
Die Geräte sind mit einer internen Sicherung ausgestattet, die nicht von außen zugänglich ist. Falls diese
Sicherung auslöst, benachrichtigen Sie eine Elektrofachkraft oder den BINDER Service.
18.3 Definition Nutzraum
Der abgebildete Nutzraum ergibt sich wie folgt:
b
c
c
b
a
a
C
B
A
A, B, C = Innenabmessungen (B, H, T)
a, b, c = Wandabstände
a = 0,1*A
b = 0,1*B
c = 0,1*C
V
NUTZ
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)

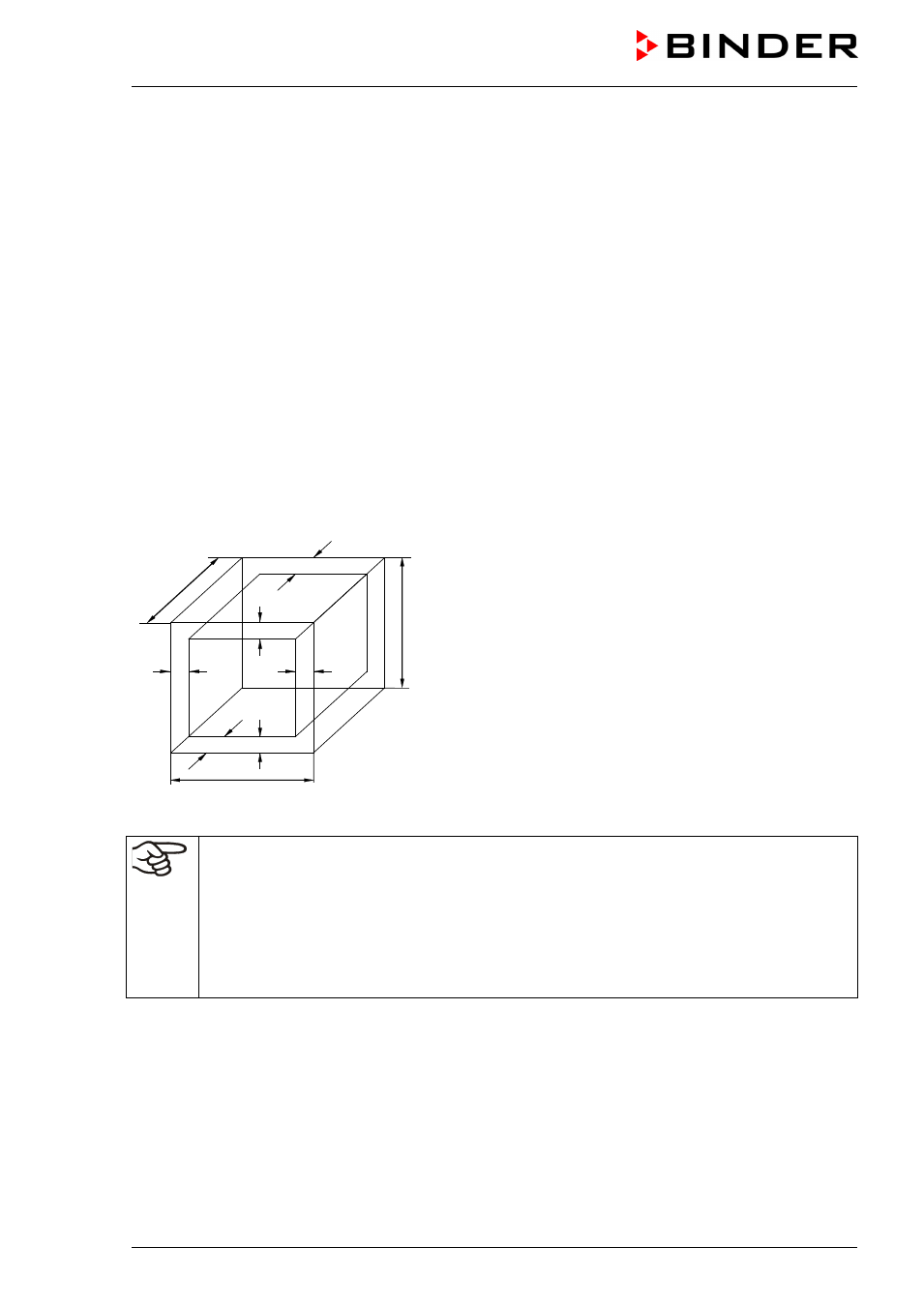

Abbildung 27: Nutzraumbestimmung
Die technischen Daten beziehen sich auf den so definierten Nutzraum.
Kein Beschickungsgut außerhalb des so definierten Nutzraumes platzieren.
Den Nutzraum nicht mehr als zur Hälfte füllen, um ausreichende Luftzirkulation in der Kammer
zu gewährleisten
Den Nutzraum nicht mit großflächigem Beschickungsgut separieren.
Die zu prüfenden Güter nicht direkt nebeneinander platzieren, sondern mit etwas Abstand für
die Zirkulation zwischen den Gütern, um eine homogene Verteilung von Temperatur und
Feuchte zu gewährleisten.
