KMF (E5.3) 07/2014 Seite 71/97
14.4 Analogausgänge für Feuchte und Temperatur (Option)
Bei dieser Option ist das Gerät mit Analogausgängen von 4-20 mA für Feuchte und Temperatur ausge-
stattet. Diese Ausgänge können zur Weiterleitung an externe Datenerfassungssysteme oder Registrierge-
räte verwendet werden.
Der Anschluss ist als DIN-Buchse (5) im seitlichen Bedienfeld rechts wie folgt ausgeführt.
ANALOGAUSGANG 4-20 mA DC
PIN 1: Temperatur –
PIN 2: Temperatur +
PIN 3: Feuchte –
PIN 4: Feuchte +
Feuchtebereich: 0 % r.F. bis 100 % r.F.
Temperaturbereich: -10 °C bis +100 °C
Ein passender DIN Stecker ist beigefügt.

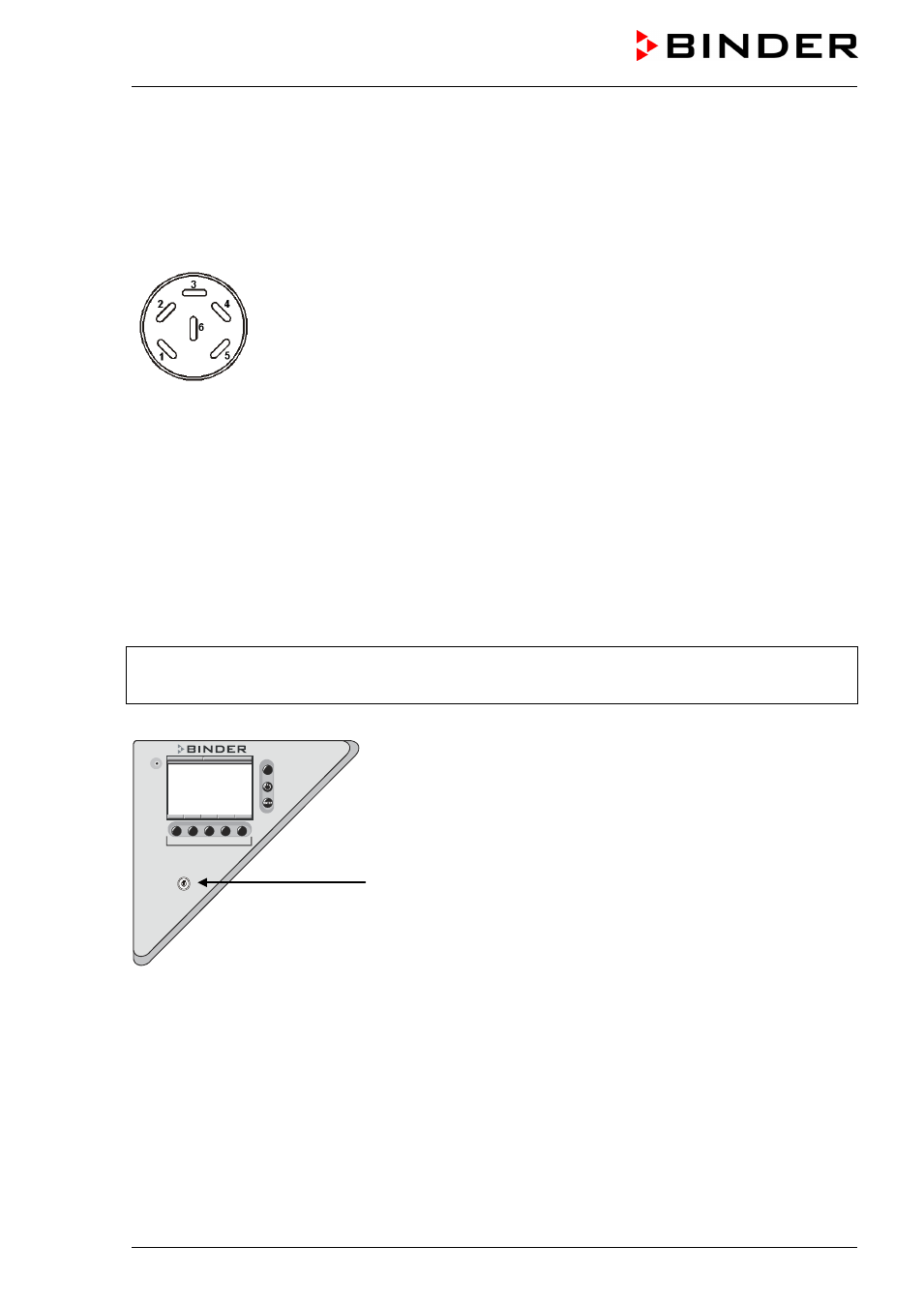

Abbildung 19: Pinbelegung der DIN-Buchse (5) für Option Analogausgänge
14.5 Tastaturverriegelung (Option)
Das Tastatur-Bedienfeld kann über den Schlüsselschalter ver- und entriegelt werden. Im verriegelten Zu-
stand sind keine Eingaben in den Regler möglich.
• Verriegeltes Tastatur-Bedienfeld: Schlüsselstellung senkrecht
• Bedienbares Tastatur-Bedienfeld: Schlüsselstellung nach rechts
Nur im verriegelten Zustand kann der Schlüssel abgezogen werden.
W X
CONFIG HAND VIEW->
EXIT
W
08:43:55 20.09.02
TEMP °C 40.0 36.8
HUMID %rH 65.0 58.6
Schlüsselschalter
Abbildung 20: Tastaturverriegelung (Option über BINDER Individual)
Ist das Tastatur-Bedienfeld verriegelt, so erscheint in der Regleranzeige die Hinweismeldung „KEY LOCK“
(Kap. 11).
