KMF (E5.3) 07/2014 Seite 26/97
4.2 Abwasseranschluss
Abwasserschlauch am Abwasser-Anschluss „OUT“ (11) an der Geräterückseite (Olive ∅ 14 mm) befesti-
gen. Folgende Punkte sind hierbei zu beachten:
•
Ein Teil des mitgelieferten Wasserschlauches kann als Abwasserschlauch verwendet werden. Falls ein
anderer Schlauch verwendet wird, muss er einer Temperatur von mindestens 95 °C auf Dauer stand-
halten.
• Der Abwasserschlauch darf bei einer max. Länge von 3 m eine max. Steigung von 1 m aufweisen.
• Beide Seiten des Abwasserschlauchs mit zwei der vier mitgelieferten Schlauchschellen sichern.
Das Abwasser wird in einem internen Sammelkanister mit ca. 0,5 Liter Volumen gesammelt
und nur bei Bedarf abgepumpt. Deshalb ist kein kontinuierlicher Wasserabfluss vorhanden.
(22)
(9)
(12) (11)
(9)
Netzkabel
(11) Abwasser-Anschluss „OUT“ mit
Schlaucholive für Schlauch ½“
(12) Wasser-Anschluss „IN“ mit Gewinde ¾’’
für Schlauch ½“, mit Überwurfmutter
(22) Steckerbuchse (22) für optionalen Frisch-
wasserkanister (Kap. 14.7.1)

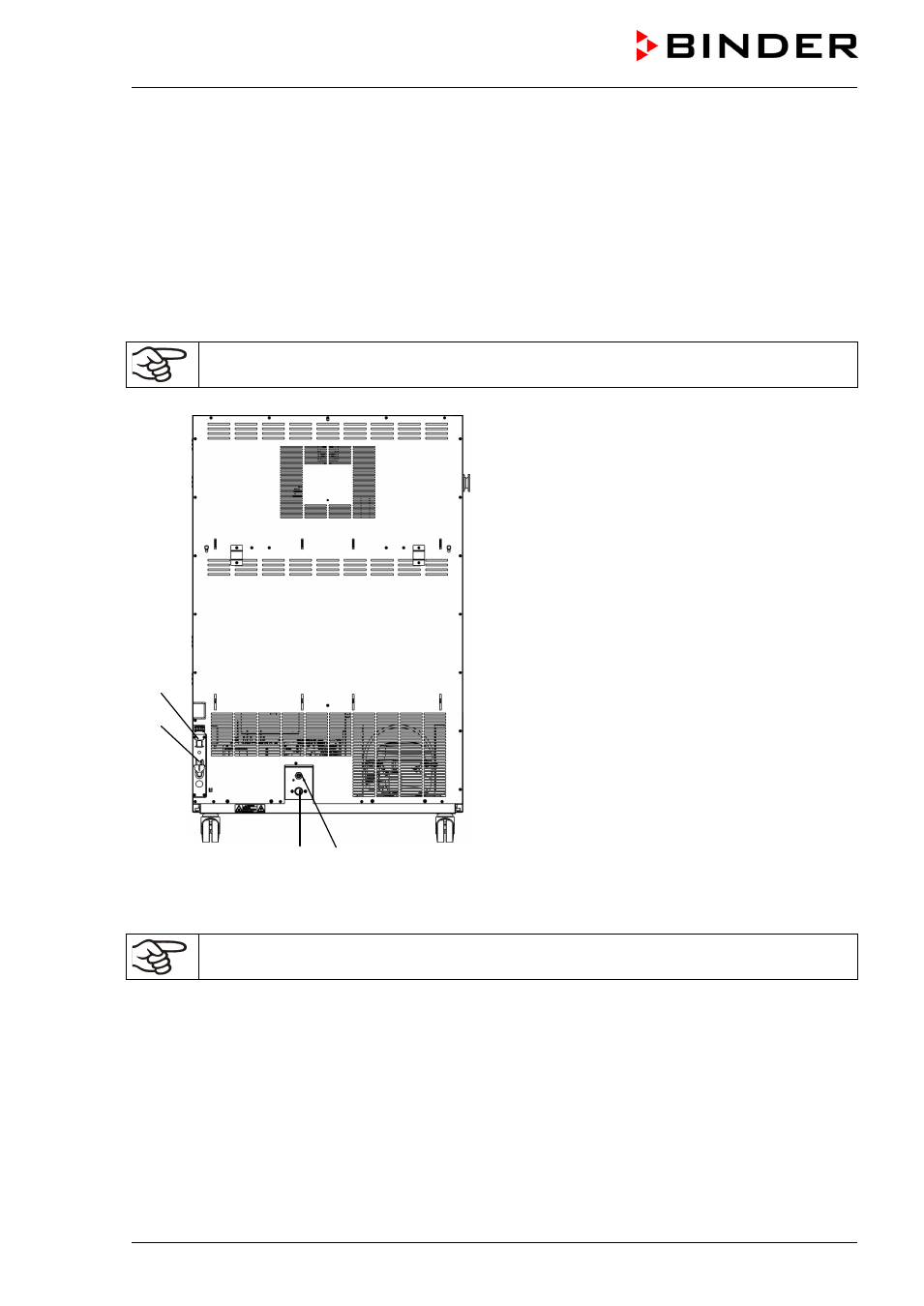

Abbildung 9: Rückansicht KMF mit Wasseranschlüssen
Die Leitungen für Abwasser beidseitig durch die mitgelieferten Schlauchklemmen sichern.
