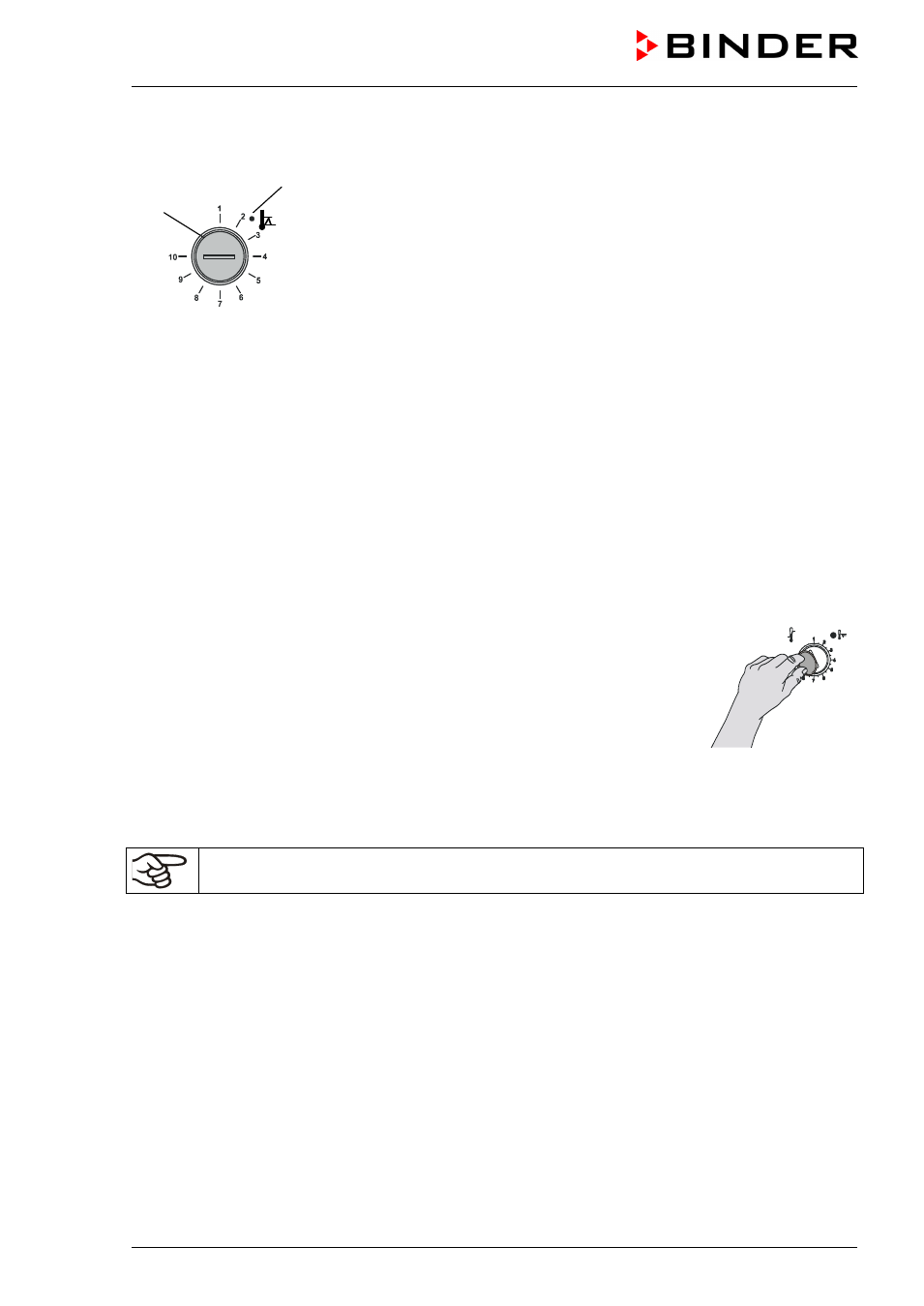

KMF (E5.3) 07/2014 Seite 62/97
10.3.2 TWW Klasse 3.2
Beim TWW Kl. 3.2 wird entsprechend ein Minimalwert für die Temperatur
eingestellt, der durch dessen Regelung nicht unterschritten wird. Diese Si-
cherung gegen unzulässige Temperaturunterschreitung dient z.B. als Schutz
empfindlicher Kulturen gegen Auskühlung.
Bei Einstellung des Drehknopfes (9) auf Position 1 ist der TWW Kl. 3.2 ohne
Wirkung. Wird er etwas niedriger als auf die am Regler gewählte Solltempe-
ratur eingestellt, fungiert er als Gutschutz.
Hat der TWW Kl. 3.2 die Regelung übernommen, erkennbar am Aufleuchten der roten Alarmleuchte (9a),
der Meldung „TEMP ALARM“ im Display und Summer, folgende Schritte durchführen:
•
Summer mit RESET am Regler zurücksetzen
• Gerät vom Netz trennen
• Ursache der Störung durch eine Fachkraft untersuchen und beheben lassen
• Gerät wie in Kap. 5 beschrieben wieder in Betrieb nehmen
Einstellung:
Um zu kontrollieren, bei welcher Temperatur der TWW Klasse 3.2 anspricht, muss das Gerät in Betrieb
genommen und der gewünschte Sollwert am Temperaturregler eingestellt werden.
Die Einteilung auf der Skala von 1 bis 10 entspricht dem Temperaturbereich von -40 °C bis +160 °C und
dient als Einstellhilfe.
•
Drehknopf (9) des TWW mit einer Münze auf Position 1 einstellen (Thermos-
tat ohne Wirkung).
• Nach Einregelung auf den vorgewählten Sollwert den TWW bis zum Schalt-
punkt zurückstellen (Drehen im Uhrzeigersinn).
• Der Schaltpunkt ist am Aufleuchten der roten Alarmleuchte (9a), der Meldung
„TEMP ALARM“ im Display und Summer erkennbar. Summer mit Taste
RESET am Regler zurücksetzen.
• Die optimale Einstellung des TWW ergibt sich durch Drehen des Drehknopfes
gegen den Uhrzeigersinn um etwa zwei Teilstriche der Skalierung, wodurch
die rote Alarmleuchte (9a) erlischt.
Abbildung 17: Einstel-
lung des TWW Klasse
3.2
Einstellung regelmäßig überprüfen und bei Änderungen des Sollwertes oder der Beladung an-
passen.
Funktionsüberprüfung:
Prüfen Sie den TWW Klasse 3.2 in angemessenen Abständen auf seine Funktionstüchtigkeit. Es wird
empfohlen, diese Überprüfung auch betriebsmäßig von dem autorisierten Bedienungspersonal durchfüh-
ren zu lassen, z.B. vor Beginn eines längeren Arbeitsprozesses.
(9a)
(9)
