4.1. Übersicht

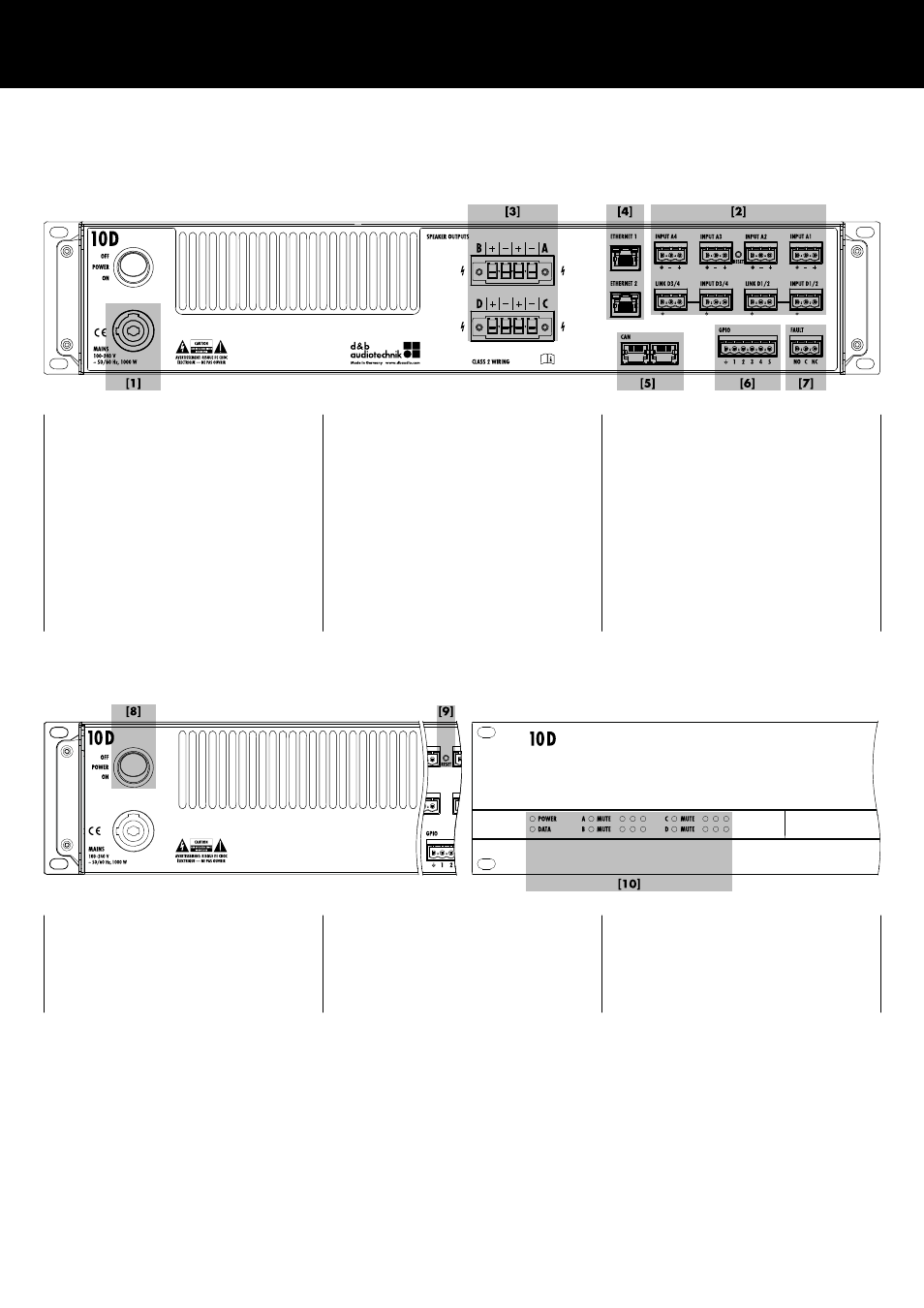

Anschlüsse
[1] Netzanschlussbuchse.
Siehe hierzu Þ Kapitel 4.3.1. "Netz‐
anschluss" auf Seite 13.
[2] Audio INPUT (analog/digital) und
LINK Ausgänge.
Siehe hierzu Þ Kapitel 4.3.2. "Audio
INPUT und LINK Ausgänge"
auf Seite 14.
[3] Ausgangsanschlüsse.
Siehe hierzu Þ Kapitel 4.3.3. "Aus‐
gänge" auf Seite 15.
[4] ETHERNET.
Siehe hierzu Þ Kapitel 4.3.4.
"ETHERNET (Dual Ethernet Port)"
auf Seite 16.
[5] CAN (CAN-Bus).
Siehe hierzu Þ Kapitel 4.3.5. "CAN
(CAN-Bus)" auf Seite 17.
[6] GPIOs.
Siehe hierzu Þ Kapitel 4.3.6. "GPIOs
(Hardware-Beschreibung)"
auf Seite 18
[7] FAULT-Kontakt.
Siehe Þ Kapitel 4.3.7. "FAULT Kon‐
takt" auf Seite 18
Bedien- und Anzeigeelemente
[8] Netzschalter.
Siehe hierzu Þ Kapitel 4.4. "Bedien-
und Anzeigeelemente" auf Seite 19
und Þ Kapitel 4.4.1. "Netzschalter"
auf Seite 19
[9] RESET
Siehe hierzu Þ Kapitel 4.4.2. "RESET
(System Reset)" auf Seite 19
[10] Status-LEDs
Siehe hierzu Þ Kapitel 4.4.3. "Sta‐
tusanzeigen (LEDs)" auf Seite 20
