4.3.5. CAN (CAN-Bus)
Das Gerät verfügt über eine serielle Zweidrahtschnittstelle, die die
CAN-Bus-Signale führt und die Fernsteuerung bzw. -überwachung
per d&b R60 USB to CAN oder R70 Ethernet to CAN Interface
ermöglicht.
Hinweis: Eine ausführliche Beschreibung der Fernbedienung
per d&b Remote-Netzwerk (CAN-Bus) findet sich in der techni‐
schen Information TI 312 (d&b Bestellnummer D5312.D). Die
TI steht auf der d&b Internetseite unter www.dbaudio.com zum
Download zur Verfügung.
Beide Anschlüsse sind parallel geschaltet und daher alternativ als
Eingang oder als Ausgang verwendbar (Durchschleifen) oder als
Terminierung des CAN-Bus-Segments.

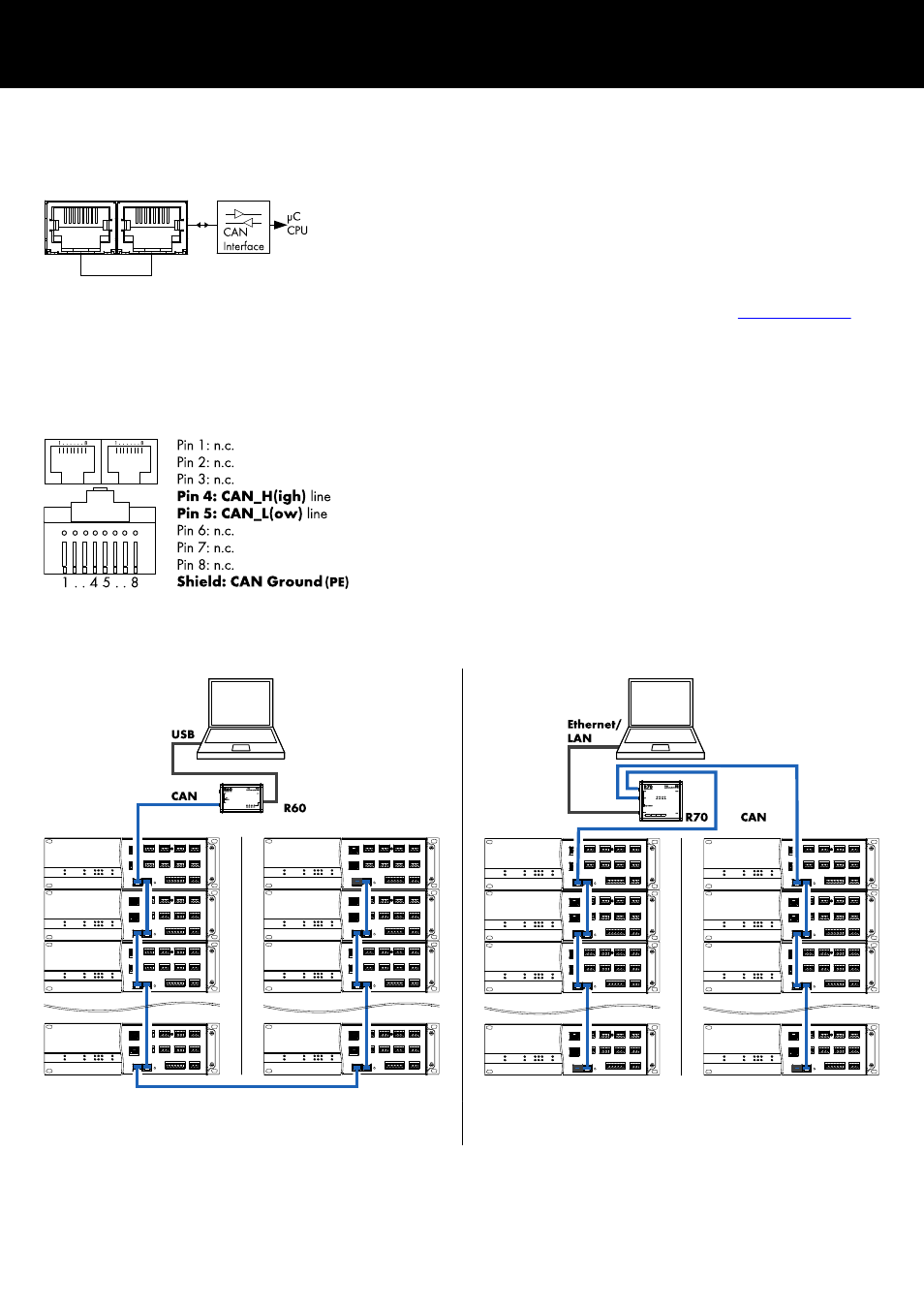

Anschlussbelegung
Die Pinbelegung sowohl der RJ 45 Buchsen als auch der Kabelan‐
schlussstecker kann der nebenstehenden Abbildung entnommen
werden.
Hinweis: Die CAN-Bus-Kontakte arbeiten in Bezug auf die
Gerätemasse (Schutzerde). Die "CAN Masse" wird dabei
über den Leitungsschirm geführt.
In einem CAN-Bus-Netzwerk müssen daher für die Verkabe‐
lung sowohl geschirmte Leitungen als auch geschirmte RJ 45
Steckverbinder (Metallgehäuse) verwendet werden. Der Lei‐
tungsschirm muss beidseitig aufgelegt sein.
CAN-Netzwerktopologien
Daisy-Chain-Topologie
Mit R60 USB to CAN Interface Kombinierte Topologie
Mit R70 Ethernet to CAN Interface
CAN
