10.3.1. Ausgangskonfiguration
ACHTUNG!
Achten Sie unbedingt darauf, dass der 10D/30D immer für den
angeschlossenen Lautsprechertyp konfiguriert ist.
Dual Channel Modus (A/B, C/D)
Der Dual Channel Modus dient dem Betrieb von d&b Fullrange-
Systemen (Passiv-Systemen) und aktiv getrennten d&b Subwoofer‐
systemen. Beide Kanäle eines jeden Kanalpaares können daher für
TOP- oder SUB-Lautsprecher konfiguriert werden.
Im Dual Channel Modus arbeitet jedes Ausgangskanalpaar (AMP
A/B, AMP C/D) wie ein zweikanaliger Verstärker (Stereover‐
stärker). Die Verstärkerkanäle liegen an ihren entsprechenden Aus‐
gängen an (AMP A an OUT A ...), während der Audio-Eingang für
jeden Verstärkerkanal über das Eingangsrouting zugewiesen
werden kann.
Anschlussbelegung
SPEAKER OUTPUTS A (B, C, D):
+ = Amp A (B, C, D) pos.
— = Amp A (B, C, D) neg.
Mix TOP/SUB Modus (A/B MIX, C/D MIX)
Der Mix TOP/SUB Modus dient dem Betrieb von d&b Fullrange-
Systemen (Passiv-Systemen) und aktiv getrennten d&b Subwoofer‐
systemen.
Auf Kanal A (C) sind nur TOP-Lautsprecher und auf Kanal B (D) nur
Subwoofer einstellbar, während der Signaleingang für jeden Ver‐
stärkerkanal über das Eingangsrouting zugewiesen werden kann.
Anschlussbelegung
SPEAKER OUTPUTS A/B (C/D):
+ = Amp A (C) pos. (TOP)
— = Amp A (C) neg.(TOP)
+ = Amp B (D) pos. (SUB)
— = Amp B (D) neg. (SUB)

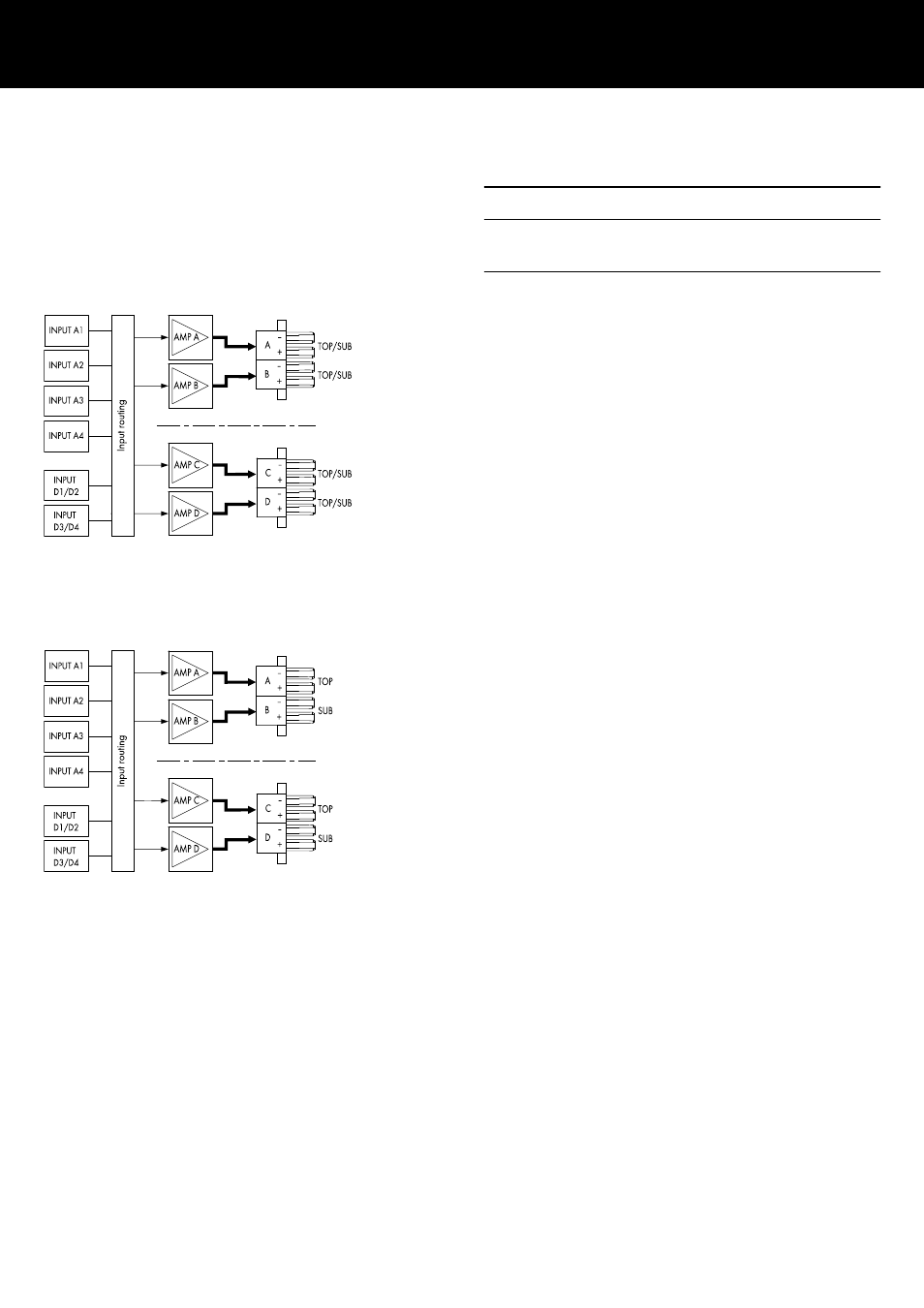

2 x Dual Channel Modus
2 x Mix TOP/SUB Modus
