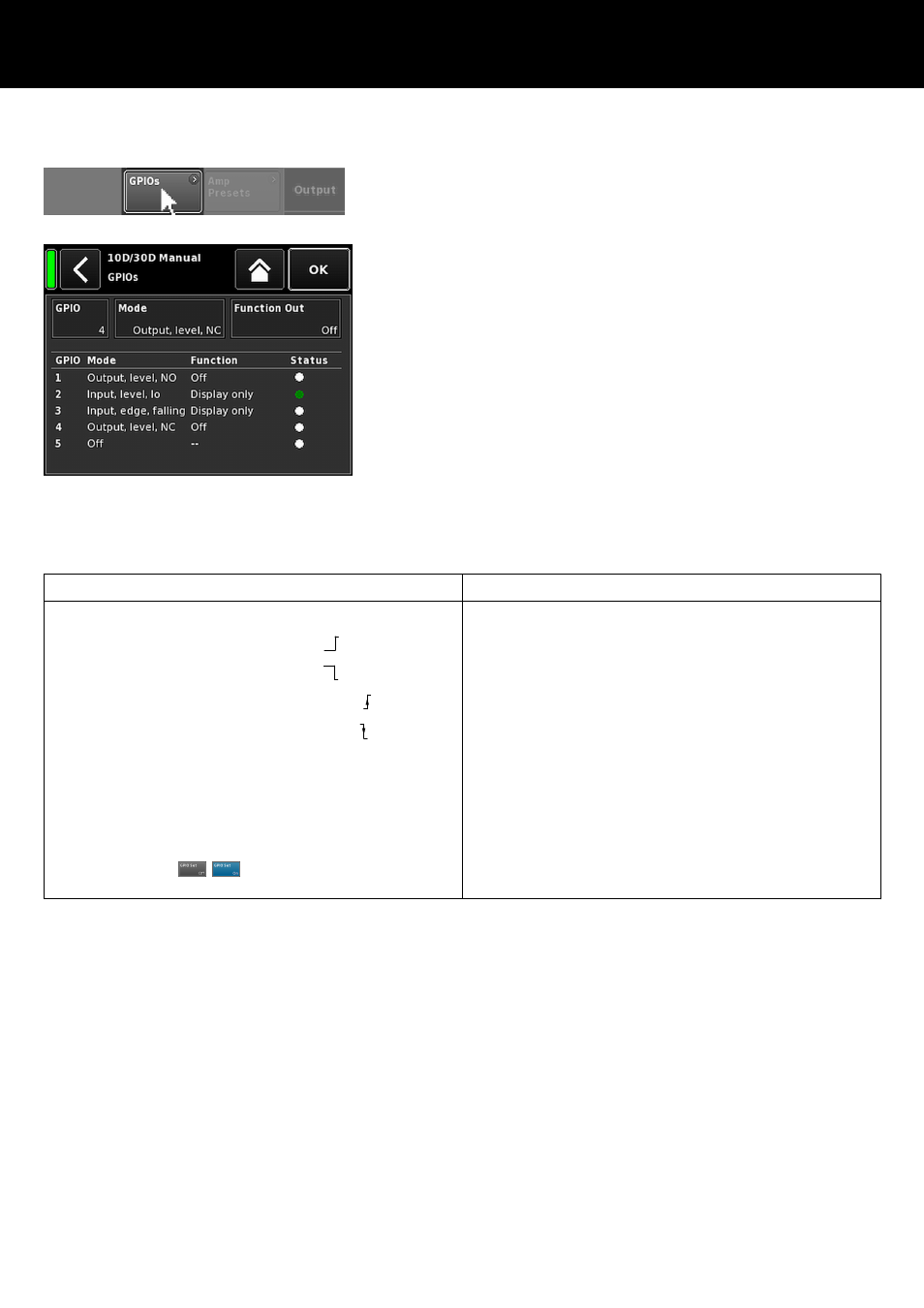

10.5.4. GPIOs (Konfiguration)
Durch Anklicken der Schaltfläche «GPIOs» öffnet sich das entspre‐
chende Untermenü.
Im Untermenü «GPIOs» stehen drei Eingabefelder zur Verfügung.
Mit dem entsprechenden Eingabefeld kann jeder GPIO-Kontakt
einzeln über die Schaltflächen «Value +/–» konfiguriert werden.
GPIO Legt den entsprechenden GPIO Kontakt fest.
Mode Trigger-/Schaltverhalten des entsprechenden GPIO
Kontaktes. Er kann als Eingang oder als Ausgang
konfiguriert werden und entweder mit Pegel- oder
Flankentriggerung kombiniert werden, wie in nach‐
folgender Tabelle dargestellt.
Func‐
tion
In/Out
Weist die entsprechende Funktion zu (Software-
Objekt). Die Objektliste ändert sich abhängig vom
ausgewählten GPIO-Modus (Input/Output), wie in
der Tabelle unten dargestellt.
Unter den Eingabefeldern sind alle GPIOs, die jeweils zugewie‐
senen «Modes» und «Functions» und ihren «Status» aufgelistet.
GPIO Mode GPIO Function
Off: Der entsprechende GPIO-Kontakt ist deaktiviert.
Input, level, lo: Pegelgetriggert - Lo active -
Input, level, hi: Pegelgetriggert - Hi active -
Input, edge, rising: Flankengetriggert - steigend -
Input, edge, falling: Flankengetriggert - fallend -
Output, level, NO: Pegelgetriggert - Schließer/Arbeitskontakt
(NO)
Output, level, NC: Pegelgetriggert - Öffner/Ruhekontakt (NC)
Output, manual: Manuelle Bedienung (Handbetrieb).
Hauptsächlich für Testzwecke. Das Eingabefeld «Function» wird zum
Schalter («GPIO Set» / ), um das entsprechende GPIO-
Relais manuell zu schalten.
In:
–
Power on
– Kanal stummgeschaltet (Mute Ch A ... Mute Ch D)
– Mute all
– AmpPreset 1 – 12
Out:
–
Power OK
– Mains Voltage OK
– Kanal-Fehler (Ch A Error ... Ch D Error)
– Kanal-Sperre (Ch A Protection ... Ch D Protection)
10.5.5. AmpPresets
d&b Verstärker erlauben das Abspeichern aller Geräteeinstel‐
lungen, wie z.B. Eingangs-, Ausgangs- und Kanalkonfigurationen,
Equalizer- und Delayeinstellungen, in sogenannte "AmpPresets".
Mit AmpPresets kann ein Beschallungssystem in unterschiedlichen
Konfigurationen (z.B. Konferenz, Live-Musik oder Notfalldurch‐
sage) betrieben werden, ohne dass alle Geräteeinstellungen über
das Remote-Netzwerk gesendet werden müssen.
Es werden drei Typen von AmpPresets-Speichern unterschieden:
