2-Way Active Modus (nur 30D)
Der 2-Way Active Modus dient dem Betrieb der d&b Aktivsysteme.
Kanal B (D) übernimmt sämtliche Einstellungen und das Eingangs‐
signal von Kanal A (C); er ist nicht individuell konfigurierbar.
Anschlussbelegung
SPEAKER OUTPUTS A/B (C/D):
+ = Amp A (C) pos. (LF)
— = Amp A (C) neg.(LF)
+ = Amp B (D) pos. (MF/HF)
— = Amp B (D) neg. (MF/HF)
Gemischte Konfigurationen
Da die Ausgangskonfiguration jeweils einem Paar von Verstärker‐
kanälen zugewiesen wird (AMP A/B, AMP C/D), sind gemischte
Konfigurationen, wie z.B.
–
AMP A/B Þ Dual Channel, AMP C/D Þ 2-Way Active
– AMP A/B Þ Dual Channel, AMP C/D Þ Mix TOP/SUB
– AMP A/B Þ Mix TOP/SUB, AMP C/D Þ 2-Way Active
sowie alle anderen Kombinationen ebenso möglich.

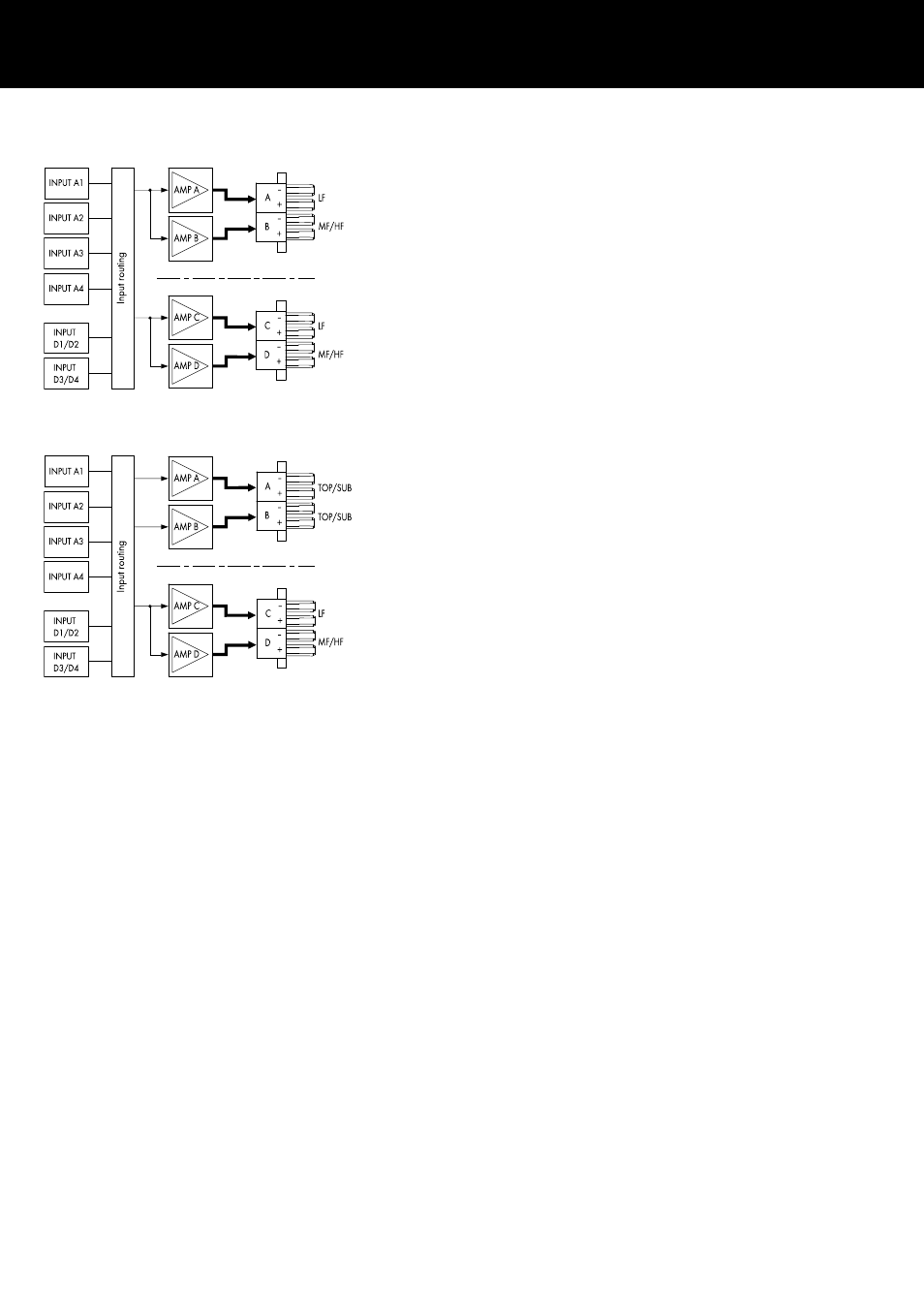

2 x 2-Way Active Modus (nur 30D)
Beispiel gemischte Konfiguration
AMP A/B Þ Dual Channel, AMP C/D Þ 2-Way Active
d&b 10D/30D Handbuch 1.2 de 41
