4.3.6. GPIOs (Hardware-Beschreibung)
Bis zu fünf opto-gekoppelte GPIOs [6] (General Purpose Input
Output / Phoenix Euroblock 6-polig) stehen als Schnittstelle zu
externen Geräten oder digitalen Schaltungen zur Verfügung und
können entweder als Eingang oder als Ausgang konfiguriert
werden (In/Out). Dies ermöglicht externe Kontroll- und Erken‐
nungsfunktionen ohne zusätzliche Schaltungen.
Anschlussbelegung
Pin Beschreibung
1 – 5 GPIO 1 – 5 / In/Out
6 ( ) GND
Technische Daten
GPIOs 1 – 5 und GND (6) Phoenix Euroblock 1 x 6-pol. Male
Opto-gekoppelt (galvanische Trennung)
Gleichspannung 24 V DC (±25% / 18 V DC – 30 V DC)
Max. Stromaufnahme 1 A
FAULT Kontakt Phoenix Euroblock 1 x 3-pol. Male
Konfiguration
Jeder GPIO kann als Eingang oder als Ausgang festgelegt werden
und entweder mit Pegeltriggerung (Hi/Lo aktiv) oder mit Flanken‐
triggerung (steigend/fallend) kombiniert werden.
Eine ausführliche Beschreibung der Konfiguration von GPIO und
entsprechender Zuweisung der vorhandenen Software-Objekte
(Funktion) findet sich in Þ Kapitel 10.5.4. "GPIOs (Konfiguration)"
auf Seite 48.
Hinweis: Bei der Konfiguration eines GPIO Kontakts als
Ausgang (GPO) beachten Sie bitte Folgendes:
–
Eine externe Stromversorgung ist erforderlich.
– Der entsprechende Pin wird nach Masse durchgeschaltet
(GND: Low-Side-Switch).
– Stellen Sie sicher, dass die Stromaufnahme 1 A nicht
übersteigt.
4.3.7. FAULT Kontakt
Ein zusätzlicher 3-poliger Phoenix Euroblock Fehlerkontakt [7]
ermöglicht die Anzeige eines allgemeinen Gerätefehlers.
Hinweis: Die Zuweisung der entsprechenden Software-
Objekte ist festgelegt und kann vom Benutzer nicht geändert
werden.
NO Normally open (Schließer/Arbeitskontakt)
C Common (Polkontakt)
NC Normally closed (Öffner/Ruhekontakt)

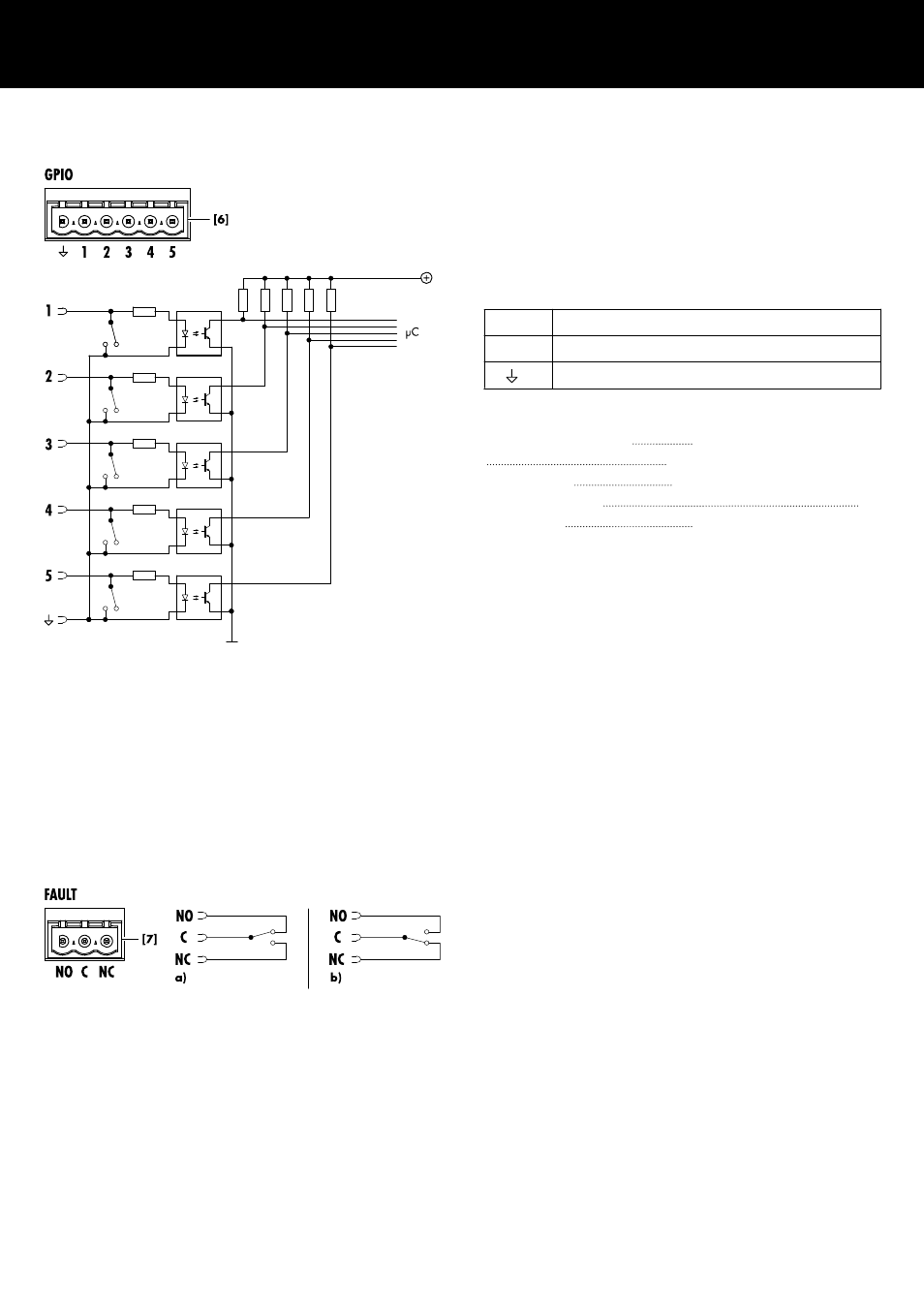

GPIOs
Schematische Darstellung
FAULT Kontakt
Schematische Darstellung und Status:
a) Gerät ist eingeschaltet und arbeitet
b) Gerät ist ausgeschaltet oder Gerätefehler
