Kanalzug – d&b 10D Benutzerhandbuch
Seite 29

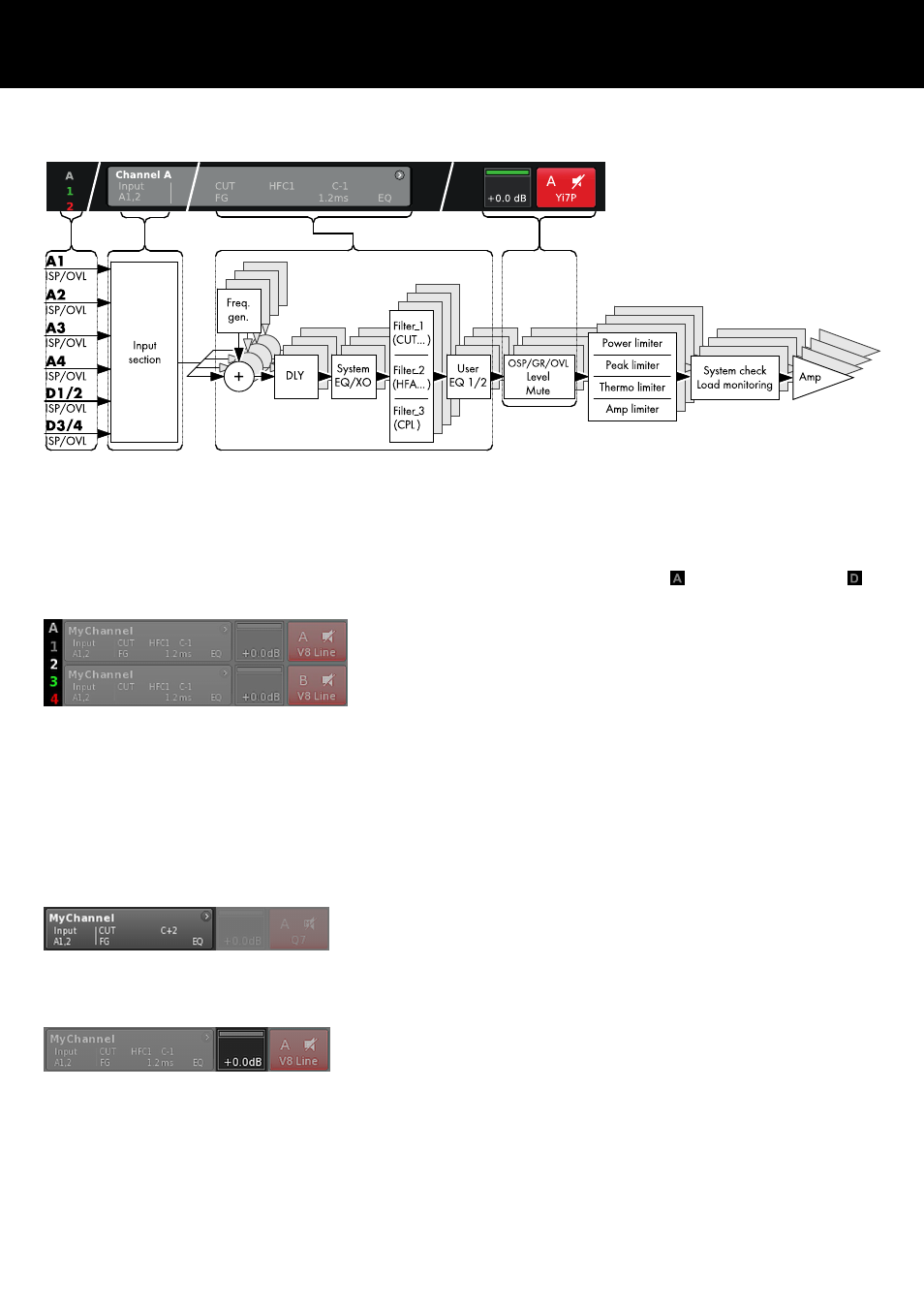

Blockdiagramm 10D/30D Kanalzug (Signalkette)
Der Kanalzug folgt der tatsächlichen Signalkette von links nach
rechts:
ISP/OVL
Zeigt sowohl für die analogen ( ) als auch für die digitalen ( )
Signaleingänge folgende Zustände an:
Grau
Der entsprechende Kanal ist nicht verfügbar.
Weiß
Der entsprechende Kanal ist verfügbar; es liegt kein Ein‐
gangssignal an oder das Eingangssignal liegt unter
–30 dBu.
Grün
ISP (Input Signal Present): Leuchtet, wenn am Analog‐
eingang ein Signal von mehr als –30 dBu anliegt oder
wenn der Digitaleingang auf 48 oder 96 kHz synchron‐
isiert hat und ein Signal von mehr als –57 dBFS (FS =
Full Scale) anliegt.
Rot
OVL (Overload): Leuchtet, wenn am Analogeingang
ein Signal von mehr als 25 dBu anliegt oder am Digital‐
eingang ein Signal von mehr als –2 dBFS (FS = Full
Scale).
Kanalansicht
Auf der Kanalansicht-Schaltfläche wird der Kanalname angezeigt.
Ist kein Kanalname eingegeben, wird das Lautsprecher-Setup
angezeigt, dass aktuell geladen ist. Außerdem werden die aktivi‐
erten Funktionselemente angezeigt. Diese Schaltfläche bietet
direkten Zugriff auf das Þ Kanalmenü.
Level
Über das Level-Eingabefeld wird die relative Eingangsempfindlich‐
keit des Verstärkers im Bereich von –57.5 dB bis +6 dB in Schritten
von 0.5 dB direkt eingestellt.
Außerdem stehen folgende Anzeigen zur Verfügung:
