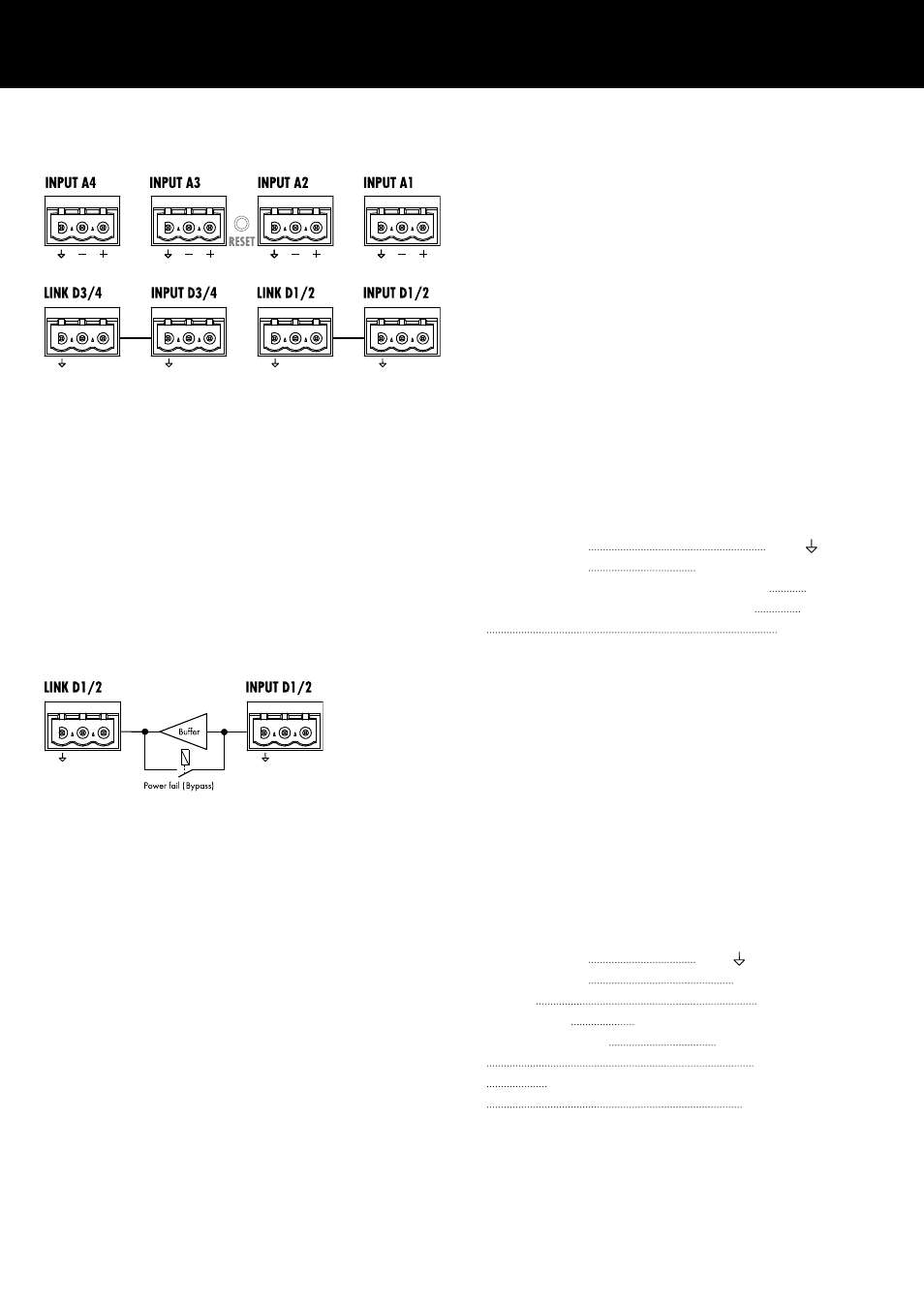

4.3.2. Audio INPUT und LINK Ausgänge
Auf der Geräterückseite befinden sich acht installationsspezifische
Phoenix Euroblock-Anschlüsse mit folgender Zuordnung:
–
Vier analoge Eingänge (A1 - A4).
– Zwei digitale AES/EBU-Eingänge (D1/2 und D3/4 - vier
Kanäle) mit zugehörigen LINK-Ausgängen.
Siehe dazu auch Þ Kapitel 10.2. "Input (Eingang)"
auf Seite 36.
Jeder Eingang kann auf jeden der Ausgänge A bis D geroutet
werden (siehe dazu auch Þ Kapitel 11.6. "Input routing"
auf Seite 57).
INPUT analog (A1 - A4)
Für jeden analogen Eingang steht ein dreipoliger, symmetrischer
Phoenix Euroblock-Anschluss (Male) zur Aufnahme der mitgelie‐
ferten dreipoligen Phoenix Euroblock Stecker (Female) zur Verfü‐
gung. Um weitere Geräte in der Signalkette mit dem Eingangs‐
signal zu versorgen, kann der betreffende Anschluss als
Kabelabgang benutzt werden.
Technische Daten
Anschlussbelegung GND ( ), neg., pos.
Eingangsimpedanz 38 kOhm, elektronisch symmetriert
Gleichtaktunterdrückung (CMRR @ 100 Hz/10 kHz) > 60 / 50 dB
Max. Eingangspegel (symmetrisch/unsymmetrisch) +23 / 29 dBu
+27 dBu @ 0 dBFS
Digitaler INPUT und LINK (D1/2 - D3/4)
Für jedes digitale Eingangspaar steht ein dreipoliger Phoenix Euro‐
block-Anschluss (Male) zur Aufnahme der mitgelieferten dreipo‐
ligen Phoenix Euroblock Stecker (Female) zur Verfügung.
Der zugehörige digitale LINK-Ausgang (1/2, 3/4) erweitert die
Funktionalität des Verstärkers. Eine aktive Elektronik führt eine ver‐
zögerungsfreie Signalaufbereitung des Digitalsignals durch (Pegel/
Flanken) und stellt dieses am LINK-Ausgang zur Verfügung. Dies
ermöglicht eine deutlich einfachere Verkabelung (Durchschleifen).
Die sonst notwendigen AES/EBU Verteilverstärker können ent‐
fallen.
Für den Havariefall (z.B. bei Stromausfall am Gerät) schaltet ein
Bypass-Relais das Signal an der Signalaufbereitung vorbei direkt
auf den LINK-Ausgang durch.
Technische Daten
Anschlussbelegung GND ( ), AES Signal, AES Signal
Eingangsimpedanz 110 Ohm, trafosymmetriert
Sampling 48 / 96 kHz / 2 Ch/n
Synchronisation Word-Sync: PLL-locked to source (slave mode)
LINK digital (Ausgang) Phoenix Euroblock 3-pol. Male
elektronisch symmetriert
analoge Signalaufbereitung (Refresh) in Signalform- und Pegel
Power Fail Relay (Bypass)
