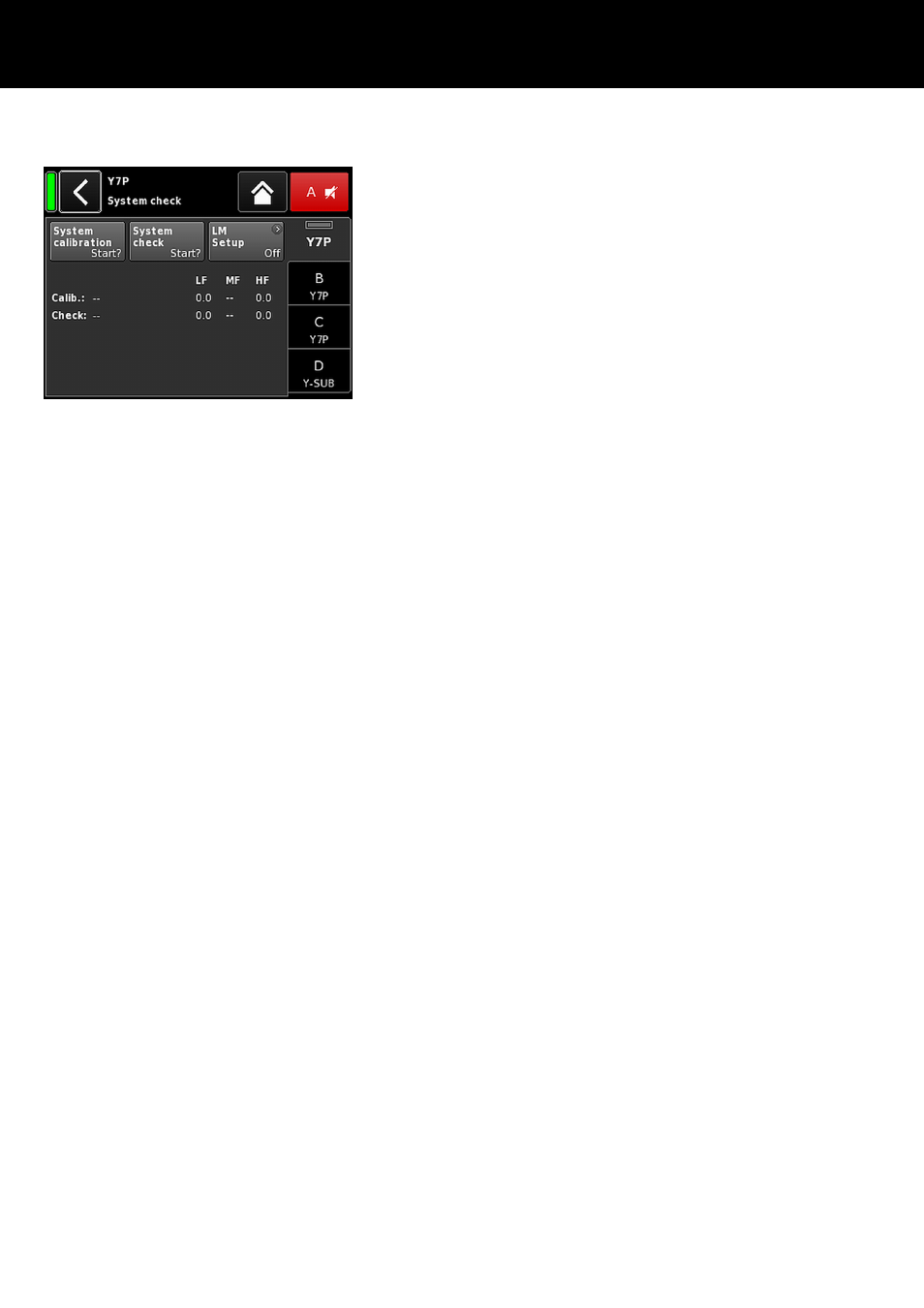

System-Check-Menü
Das System-Check-Menü stellt zwei Schaltflächen zur Verfügung,
um entweder eine «System calibration» oder einen «System check»
zu starten.
Zudem bietet das Menü eine Tabelle, die den Fortschritt («Status»)
und die Ergebnisse (Z-Werte) sowohl für die Kalibrierung
(«Calib.:») als auch für die Überprüfung («Check:») anzeigt.
Die Spaltenüberschrift für die Tabelle mit den Z-Werten ändert sich
je nach angeschlossenem Lautsprechertyp, vorausgesetzt das ent‐
sprechende Lautsprecher-Setup ist geladen.
Status
Kurze Anzeige des aktuellen Status des Kalibrierungs-
oder Überprüfungsprozesses. Im Falle eines Fehlers
wird der Status in rot angezeigt.
LF
Die Kalibrierungs- und Überprüfungsergebnisse für den
Tieftonbereich.
LF®)
Die Kalibrierungs- und Überprüfungsergebnisse für den
hinteren Tieftontreiber eines aktiv angesteuerten kardio‐
iden Subwoofers, wie z.B. dem J-SUB oder J-INFRA.
MF
Die Kalibrierungs- und Überprüfungsergebnisse für den
Mitteltonbereich bei entsprechenden Lautsprechern.
HF
Die Kalibrierungs- und Überprüfungsergebnisse für den
Hochtonbereich.
System-Check-Verfahren
Das typische Verfahren für einen System Check ist wie folgt:
1. Wenn das System vollständig aufgebaut ist, überprüfen Sie
alle Verbindungen.
2. Schalten Sie alle Verstärkerkanäle stumm (Mute).
Þ Die korrekte Verkabelung des Systems kann nun mittels
eines geeigneten Audioprogramm zusammen mit den
betreffenden MUTE-Schaltern durchgeführt werden - vor‐
zugsweise mit R1.
3. Als nächsten Schritt führen Sie eine
Systemkalibrierung
durch.
Þ Im Kalibrierungsprozess werden die tatsächlichen Lastim‐
pedanzen für jeden Kanal ermittelt. Das Ergebnis wird als
Referenzwert gespeichert und für die Berechnung der
oberen und unteren Grenze des Toleranzbandes herange‐
zogen.
Um die korrekte Verbindung zwischen Lautsprechern und
Verstärkern zu überprüfen, kann das Kalibrierungsergebnis
mit den typischen Impedanzwerten für d&b Lautsprecher,
die in Þ Anhang: " Typische Impedanz-Werte (Z)" auf
Seite 74 aufgeführt sind, verglichen werden.
