Funktion der Maschine
B.2.3 Führung der Nähteile
Die Führung der Nähteile entlang dem Anschlag des Nähkopfes wird durch
das Zusammenwirken von Konturenführung und Puller gesteuert.

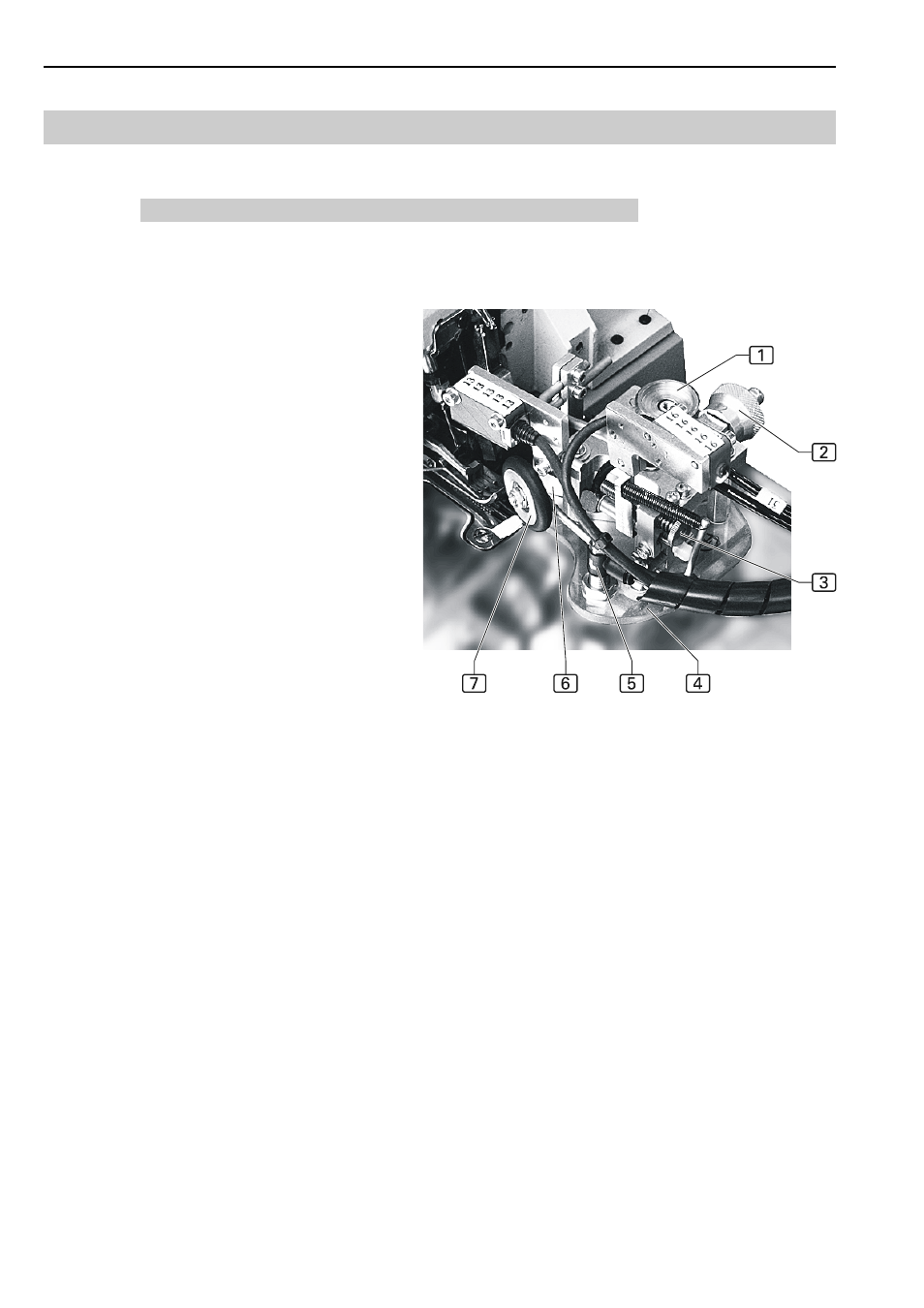

Konturenführung, Abb. 4:
Während des Transportes von Ho-
senteil und Kniefutter zur Näheinrich-
tung. Die Konturenführung steuert
die Form der Stoffkontur aus und
sorgt für einen konstanten Verlauf der
Naht entlang des Nähanschlages 6
der Näheinrichtung.
An der Konturenführung werden fol-
gende Einstellungen zur Materialstär-
ke des Stoffes vorgenommen:
• Höhenschnellverstellung 1 der
Konturenführung:
An der Höhen-Schnellverstellung
wird die Grobeinstellung der Ma-
terialstärke vorgenommen.
Der Abstand des Gleitschildes
der Konturenführung 4 zur Ar-
beitsplatte verändert sich in vier
Stufen vom voreingestellten Wert
in jeder Drehrichtung um jeweils
0,8 mm.
Dabei ist:
Stufe 1, kleinster Abstand (0,8 mm)
Stufe 4, größter Abstand (3,2 mm)
• Höhen-Feineinstellung 2 der Konturenführung:
Die Grobeinstellung über die Höhen-Schnellverstellung wird durch
die Höhen-Feineinstellung nachjustiert. Als Maßgabe zur Einstel-
lung gilt:
Eine einfache Stofflage der Nähteile sollte leicht unter dem Gleit-
schild 4 durchgleiten, die doppelte Stofflage sollte nicht mehr
durchgeführt werden können.
• Anpressdruck der Konturenrolle auf die Nähteile. Der Anpressdruck
der Konturenrolle 7 wird an der Stellschraube 3 justiert.
Die Blasdüse 5, die die Nähteile mit Druckluft gegen den Anschlag
bläst, sollte zur Regulierung der Konturen-Aussteuerung nicht verstellt
werden.
Anschlag:
In der Standardausführung ist die Maschine mit einem an der Konturen-
führung fixierten Anschlag ausgerüstet.
Optional kann die Maschine mit einem pneumatischen Anschlag ausge-
stattet werden.
Mit dieser Ausstattung kann ein Taschenbeutel zwischen Hosenteil und
Futter eingelegt und umstochen werden. Dabei wird die Nahtstrecke bis
zum Ende der Tasche manuell vernäht, die Reststrecke der Naht wird voll-
automatischen verarbeitet.
Die Strecke, die manuell genäht wird ist, durch den Parameter 10 der
Nahtfunktion TRANSPORT SCHLIESSEN bestimmt. Am Ende dieser Stre-
cke senkt die Transporteinheit ab, der pneumatische Anschlag fährt zum
Nähfuß und die Konturenführung übernimmt die Aussteuerung der Naht.
Abb. 4
