Bedienungsanleitung Einkopf-Umstechautomat 1265-4 Beisler GmbH
B-10
B.2
Funktion der Maschine
B.2.6 Transportieren

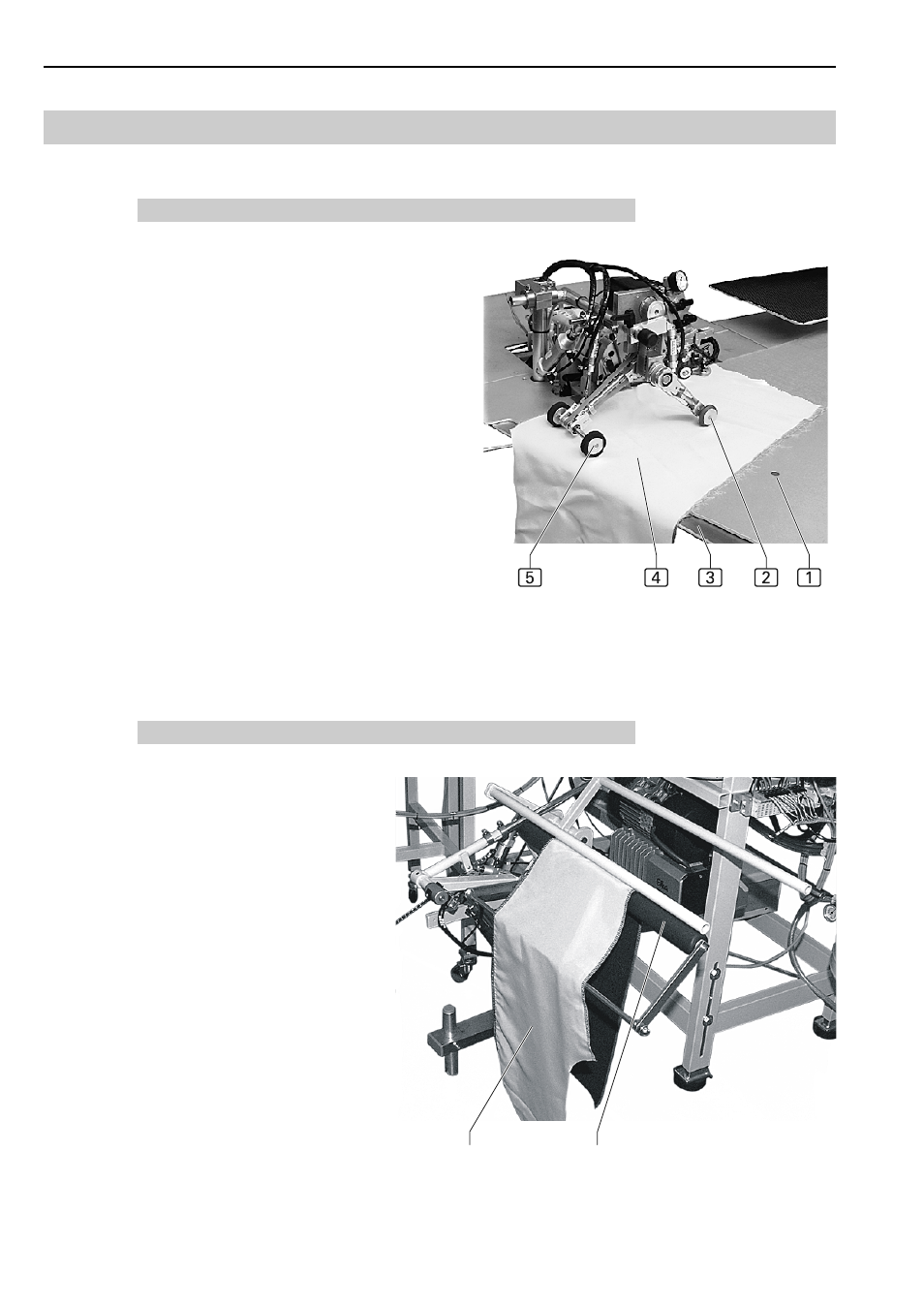

Transporteinheit, Abb. 9:
Die Transporteinheit besteht aus dem Pul-
ler 2 und dem Ausroller 5.
• Der Puller transportiert die Nähteile 4
während des Nähvorganges und steuert
über seine Drehgeschwindigkeit die Stoff-
kontur mit aus.
• Der Ausroller 5 befördert die Nähteile
über die Abwurfkante des Arbeitstisches.
Zusätzlich unterstützt er die Transportfunk-
tion des Pullers. Diese zusätzliche Trans-
portfunktion kann wahlweise für schwere
Stoffmaterialien zugeschaltet werden.
Zur Verbesserung der Gleitfähigkeit der Hosen-
teile sind im Bereich des Nähkopfes sechs
Druckluftdüsen 1 in die Arbeitsplatte einge-
lassen. Die Druckluft bläst von unten gegen die
Hosenteile und erzeugt so ein Luftpolster, das
die Reibung beim Transport vermindert.
Im Nähbereich des Hüftbogens der Seitennaht wird die Position des
Schwertes 3 verändert, um das Hosenteil für den Nähvorgang zu
drehen.
B.2.7 Stapeln
Stapler, Abb. 10:
Sobald die Kette abgetrennt
wurde und der Ausroller die Näht-
eile über die Abwurfkante trans-
portiert hat, wird der automati-
sche Stapler in Gang gesetzt und
legt das Nähteil 2 über der
Bündelstange 1 ab.
Abb. 9
Abb. 10
