Serviceanleitung Einkopf-Umstechautomat 1265-4
Beisler GmbH
C-22
C.5
Instandhaltung
C.5.15 Fadenwächter einstellen

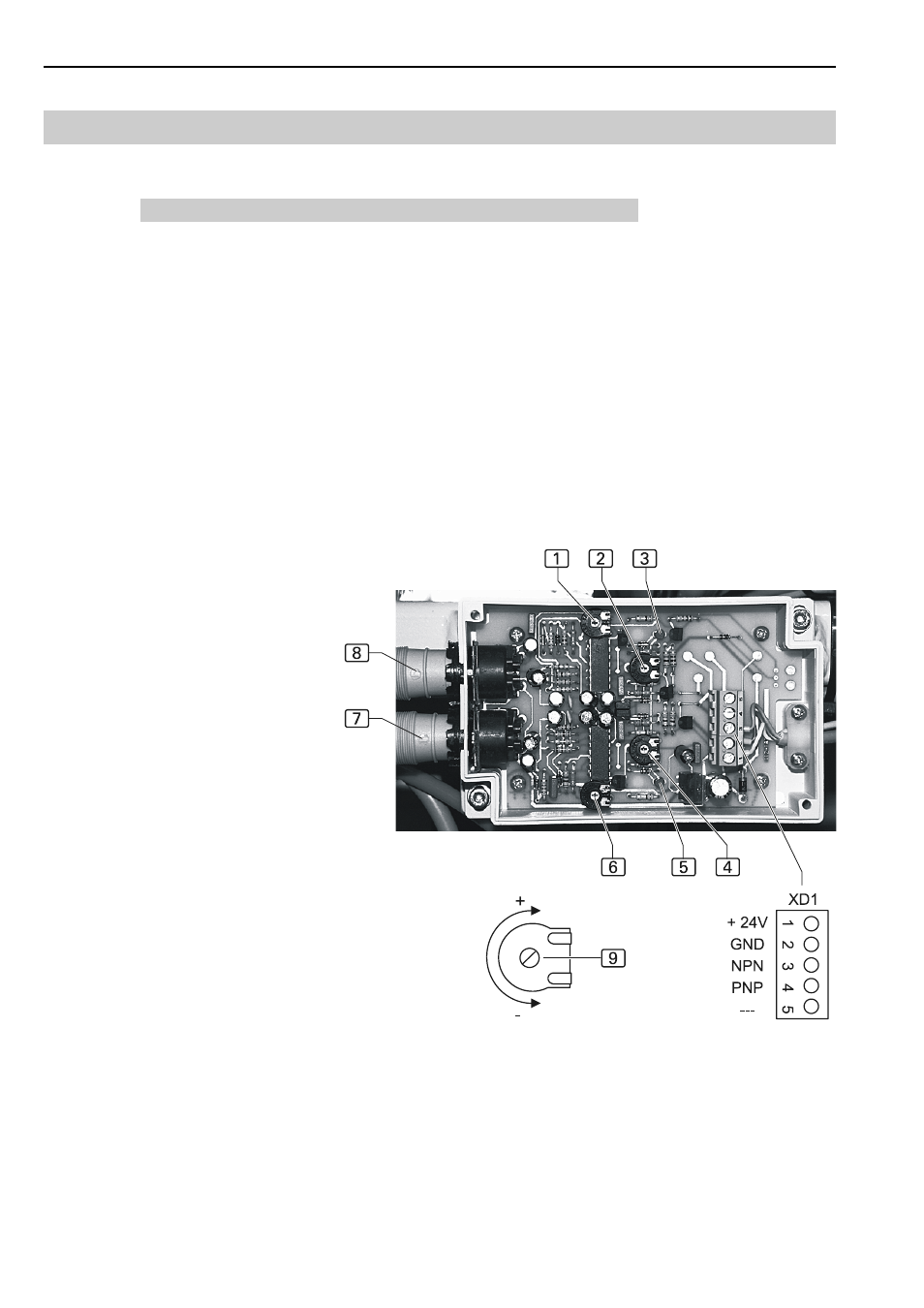

Abb. 13: Die beiden Fadenwächtern
7 Fadenwächter 1
8 Fadenwächter 2
überwachen die beiden Fäden des Nähkopfes. An der Platine können
die Ansprechverzögerung und die Reaktionsempfindlichkeit der Faden-
wächter justiert werden. Die Einstellung werden separat über die jewei-
ligen Potentiometer vorgenommen. Um die Ansprechverzögerung zu
verlängern bzw. die Reaktionsempfindlichkeit zu verstärken wird das
entsprechende Potentiometer 9 im Uhrzeigersinn (in Richtung +) ge-
dreht.
1 Reaktionsempfindlichkeit Fadenwächter 2
2 Ansprechverzögerung Fadenwächter 2
3 LED Fadenwächter 2
4 Ansprechverzögerung Fadenwächter 1
5 LED Fadenwächter 1
6 Reaktionsempfindlichkeit Fadenwächter 1
Abb. 13
