Instandhaltung – Beisler 1265-4 Benutzerhandbuch
Seite 54
Serviceanleitung Einkopf-Umstechautomat 1265-4
Beisler GmbH
C-18
C.5
Instandhaltung

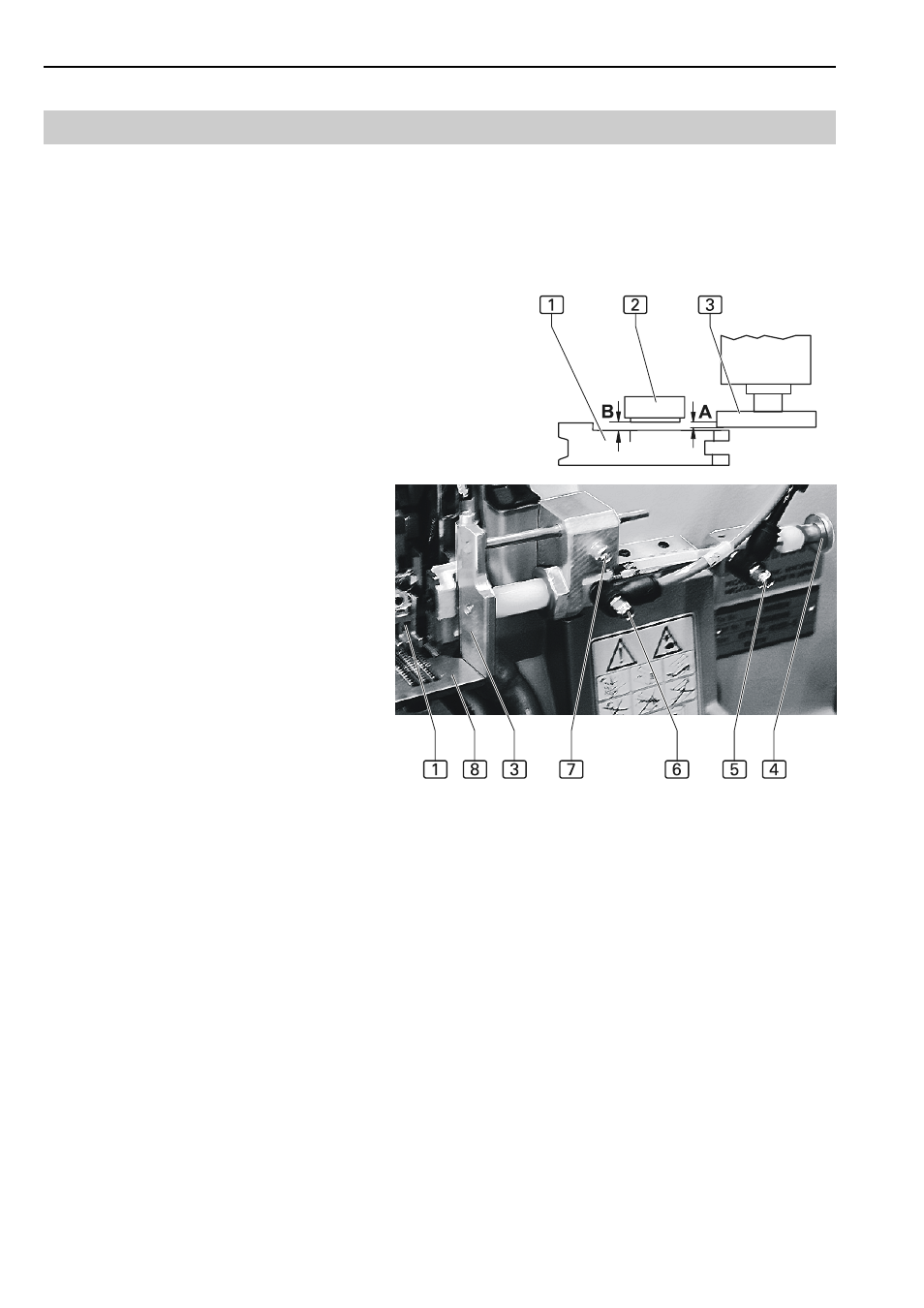

Abb. 9: Einstellungen am pneumatischen Anschlag:
1. Höhenposition des pneumatischen Anschlages einstellen. Die Fixier-
schraube 7 am Block der Zylinderhalterung lösen. Die Anschlag-
platte 3 auf die Stichplatte 8 aufsetzen. Die Fixierschraube
wieder festziehen.
2. Seitlichen Abstand zu Kettupmesser und Nähfuß
justieren. Der Abstand A (Kettup-Messer 2 zur An-
schlagplatte 3) sollte ca. 0,2 - 0,3 mm beträgt. Ab-
stand durch Drehen der Rändelschraube 4 ein-
stellen.
3. Nähfuß 1 am Anschlag 3 ausrichten. Die Fi-
xierschraube des Nähfußes lösen, den Nähfuß
dicht an den Anschlag schieben und die Fixier-
schraube wieder festziehen. Der Nähfuß sollte
dabei im Abstand B ca. 0,5 mm
zum Kettup-Messer stehen.
4. Vor- und Rückschubgeschwin-
digkeit des Anschlages werden
an den Drosseln des Druckzy-
linders verändert.
Vorschubgeschwindigkeit an
Drossel 7, Rückschubge-
schwindigkeit an Drossel 5
einstellen.
Abb. 9
