Serviceanleitung Einkopf-Umstechautomat 1265-4
Beisler GmbH
C-24
C.5
Instandhaltung
C.5.17 Ein- / Ausgänge der Hauptplatine

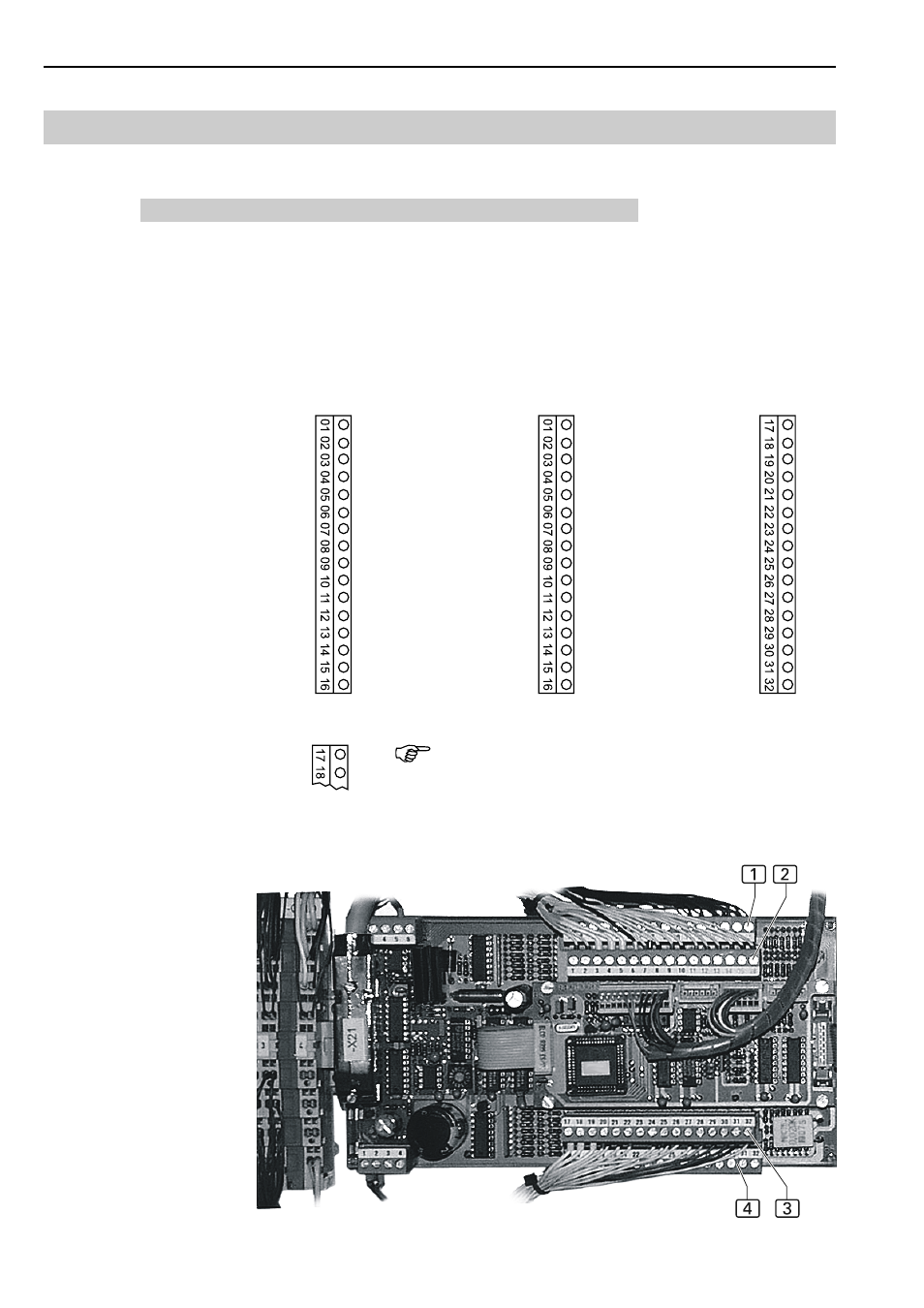

Abb. 15: Ein- und Ausgänge zur Steuerung der Maschinenfunktionen
sind auf den Klemmleisten X24 - X27 angeklemmt.
1 X 24 Eingänge
2 X 25 Ausgänge
3 X 26 Ausgänge
4 X 27 Eingänge
X24 Eingänge
ES01
GND Brücke (FZ 15) ES02
Klebeklammer
ES04
Kleben Start
ES05
ES08
Fadenwächter
ES09
Fotozelle C-Maschine ES10
ES11
ES12
Fotozelle Prg. Start
ES13
ES14
Fotozelle Ablage
ES15
Fotozelle Konturstrg. ES16
X25 Ausgänge
Nähfuß hoch
Y20
Spannungslüftung
Y24
Konturrolle
Y38
Schlitz blasen
Y31
Stapler Start
Y32
Stapler fahren
Y35
X26 Ausgänge
Kettup
Y22
Tisch blasen
Y23
Schmutz saugen
Y25
Konturführg. ab
Y26
Puller ab
Y27
Ausroller ab
Y28
Fußdruck hoch
Y40
Taschenbtl. Anschlag Y29
Transport auf
Y36
Schwert schwenken
Y37
Klebeklammer ab
Y03
Klebestation ab
Y04
Nähfuß hoch C
Y01
Kette/Schmutz saugen C Y05
Puller schwenken
Y39
X27 Eingänge
Fotozelle
Y22
Abb. 15
HINWEIS - Funktion ES02!
Wenn die Fotozell 15 installiert ist, die Brücke in
ES02 entfernen und den Grundparameter 09
(Fotozelle 15 ein/aus) auf den Wert 01 setzen.
