Matrixswitch
»
Statusanzeigen
G&D CompactCenter X2 · 9
Statusanzeigen
LEDs an der Frontseite
Die LEDs an der Frontseite des Matrixswitches geben Ihnen die Möglichkeit, den
Betriebsstatus des Systems jederzeit zu kontrollieren:

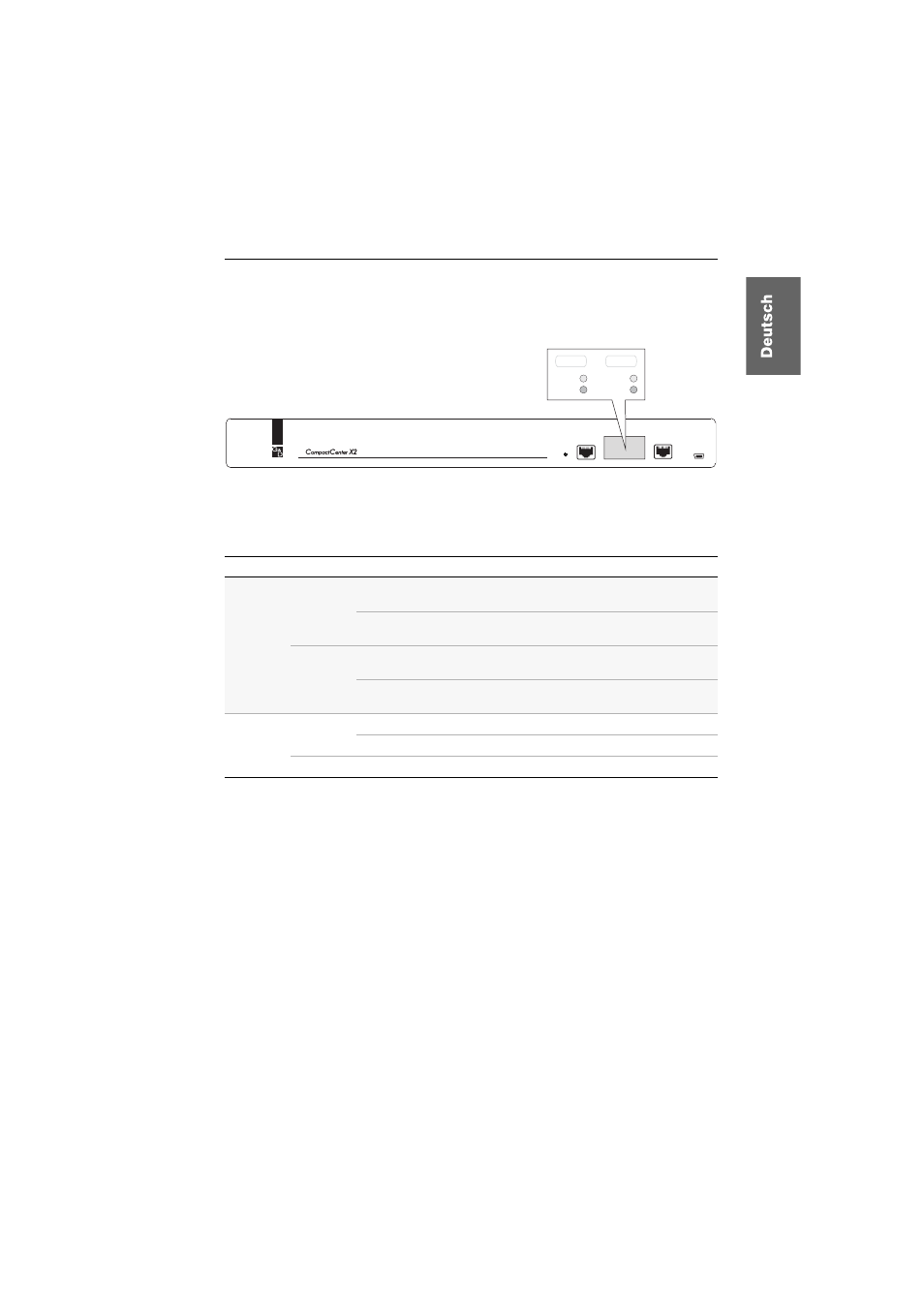

Abbildung 3: Statusanzeigen an der Front des Matrixswitches
Bereich
LED
Status
Bedeutung
Power
Red.
an
Das Netzteil ist eingeschaltet und liefert die erforderliche
Spannung.
aus
Das Netzteil ist ausgeschaltet oder die Verbindung mit dem
Stromnetz nicht hergestellt.
Main
an
Das Netzteil ist eingeschaltet und liefert die erforderliche
Spannung.
aus
Das Netzteil ist ausgeschaltet oder die Verbindung mit dem
Stromnetz nicht hergestellt.
Status
Ready
blinkt
Das Netzwerk-Subsystem arbeitet einwandfrei.
aus
Es wird keine Netzwerkfunktionalität unterstützt.
Switch
blinkt
Matrixswitch betriebsbereit.
Tabelle 1: Statusanzeigen an der Front des Matrixswitches
Service
RS232
RS485
Status
Switch
Ready
Power
Main
Red.
