CATpro2-DVI-Audio « Target-Module
28 · G&D CompactCenter X2
Auswahl der DDC-Information
Da der Monitor am Arbeitsplatzmodul – und nicht direkt am Grafikausgang des
Computers – angeschlossen ist, hat der Computer keinen Zugriff auf die DDC-
Information des Monitors.
Aus diesem Grund sind in Target-Modulen der CATpro2-DVI-Audio-Serie voreinge-
stellte DDC-Informationen gespeichert, die dem Computer zur Verfügung gestellt
werden. Alternativ ist es möglich, die DDC-Information eines Monitors auszulesen
und diese im Target-Modul zu speichern.
Voreingestellte DDC-Informationen
In der Standardeinstellung des Target-Moduls befindet sich der DDC-Drehschalter
in der Position Def.:
Die folgende Tabelle listet die verschiedenen Schalterstellungen und die ent-
sprechenden DDC-Informationen auf:

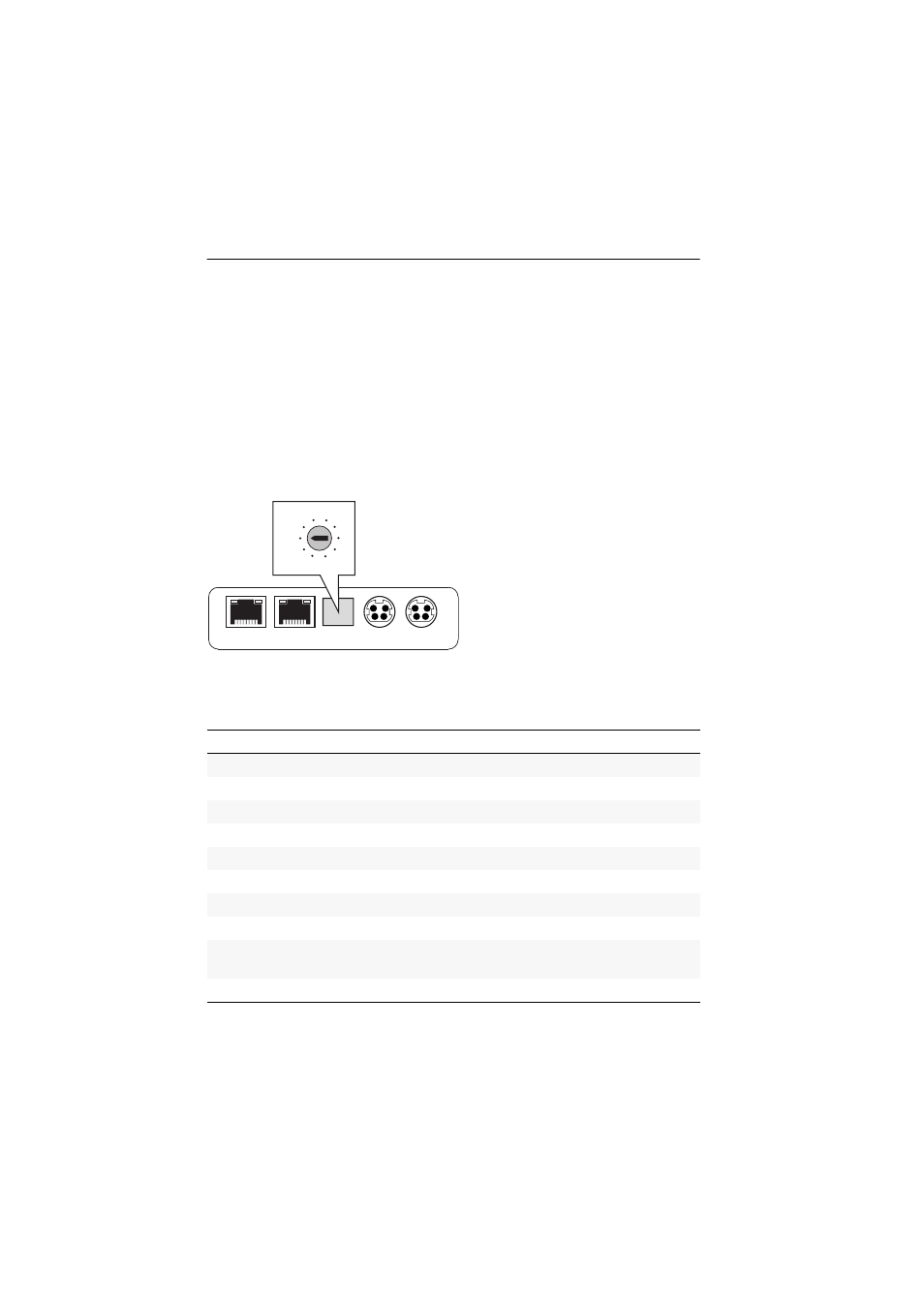

Abbildung 7: Detailansicht des DDC-Drehschalters
Schalterstellung DDC-Information
Def. Default (grundsätzlich alle Auflösungen möglich)
1 1280 × 1024 Bildpunkte, 60 Hz (VESA-DMT)
2 1024 × 768 Bildpunkte, 60 Hz (VESA-DMT)
3 1600 × 1200 Bildpunkte, 60 Hz (VESA-DMT)
4 1920 × 1200 Bildpunkte, 60 Hz (VESA-CVT-RB)
5 1360 × 768 Bildpunkte, 60 Hz (VESA-CVT)
6 1680 × 1050 Bildpunkte, 60 Hz (VESA-CVT)
7 1440 × 900 Bildpunkte, 60 Hz (VESA-CVT)
User Verwendung der ausgelesenen DDC-Information des
Monitors
Learn DDC-Information des Monitors auslesen
DDC Power Loop Trans. 1 Power In Trans. 2
Def.
1
5
3
7
2
4
6
Learn
User
