Target-Modul »CATpro2-Audio-PS/2«
Mit dem Target-Modul CATpro2-Audio-PS/2 integrieren Sie einen Computer mit
analogem Videoausgang in ein CompactCenter-System.
Lieferumfang
1 × Target-Modul CATpro2-Audio-PS/2
Installation
Erforderliches Zubehör
Ein Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss des Target-
Moduls CATpro2-Audio-PS/2 an ein CompactCenter-System.
Anschluss des Target-Computers
Monitor:
Stecken Sie den 15-poligen D-Sub HD-Stecker in die VGA-Schnittstelle
des Target-Computers.
PS/2 Keyboard:
Stecken Sie den PS/2-Stecker in die PS/2-Tastatur-Schnittstelle
des Target-Computers.
PS/2 Mouse:
Stecken Sie den PS/2-Stecker in die PS/2-Maus-Schnittstelle des Tar-
get-Computers.
Speaker:
Stecken Sie den Klinkenstecker in die Speaker-Schnittstelle des Target-
Computers.

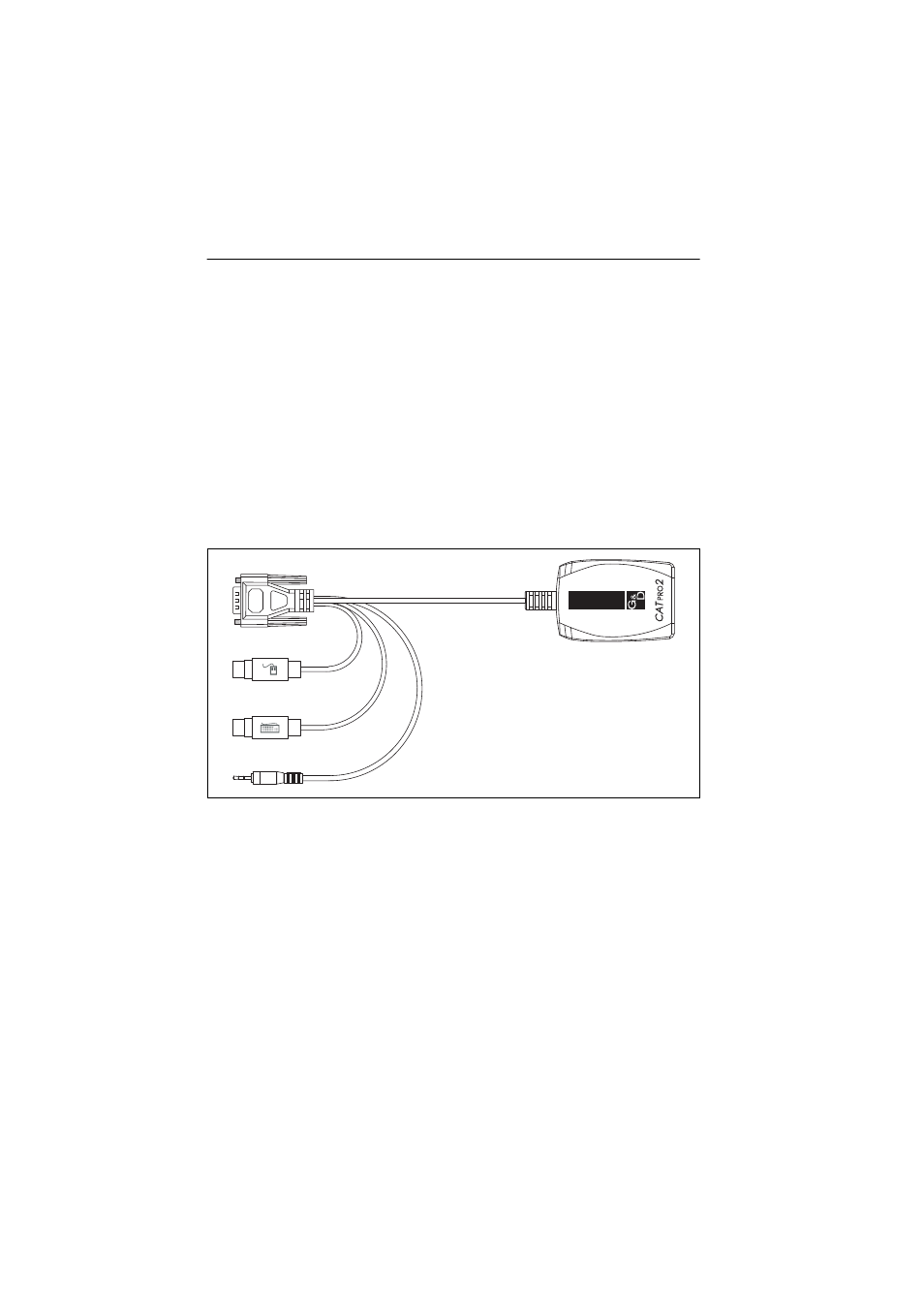

Abbildung 3: Skizze des Target-Moduls
CATpro2-Audio-PS/2
