Installation
In den folgenden Abschnitten werden die erforderlichen Arbeitsschritte zur Installa-
tion des Target-Moduls erläutert.
Erforderliches Zubehör
Ein Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss des Target-
Moduls CATpro2-USB an ein CompactCenter-System.
Anschluss des Target-Computers
Monitor:
Stecken Sie den 15-poligen D-Sub HD-Stecker in die VGA-Schnittstelle
des Target-Computers.
USB:
Stecken Sie den USB-A-Stecker in eine freie USB-Schnittstelle des Target-
Computers.
Verbindung zum Matrixswitch
Transmission:
Verbinden Sie diese Schnittstelle mit einer CPU-Schnittstelle des
CompactCenter-Systems (s. Abbildung auf Seite 4).
Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der Kategorie 5 (oder höher).

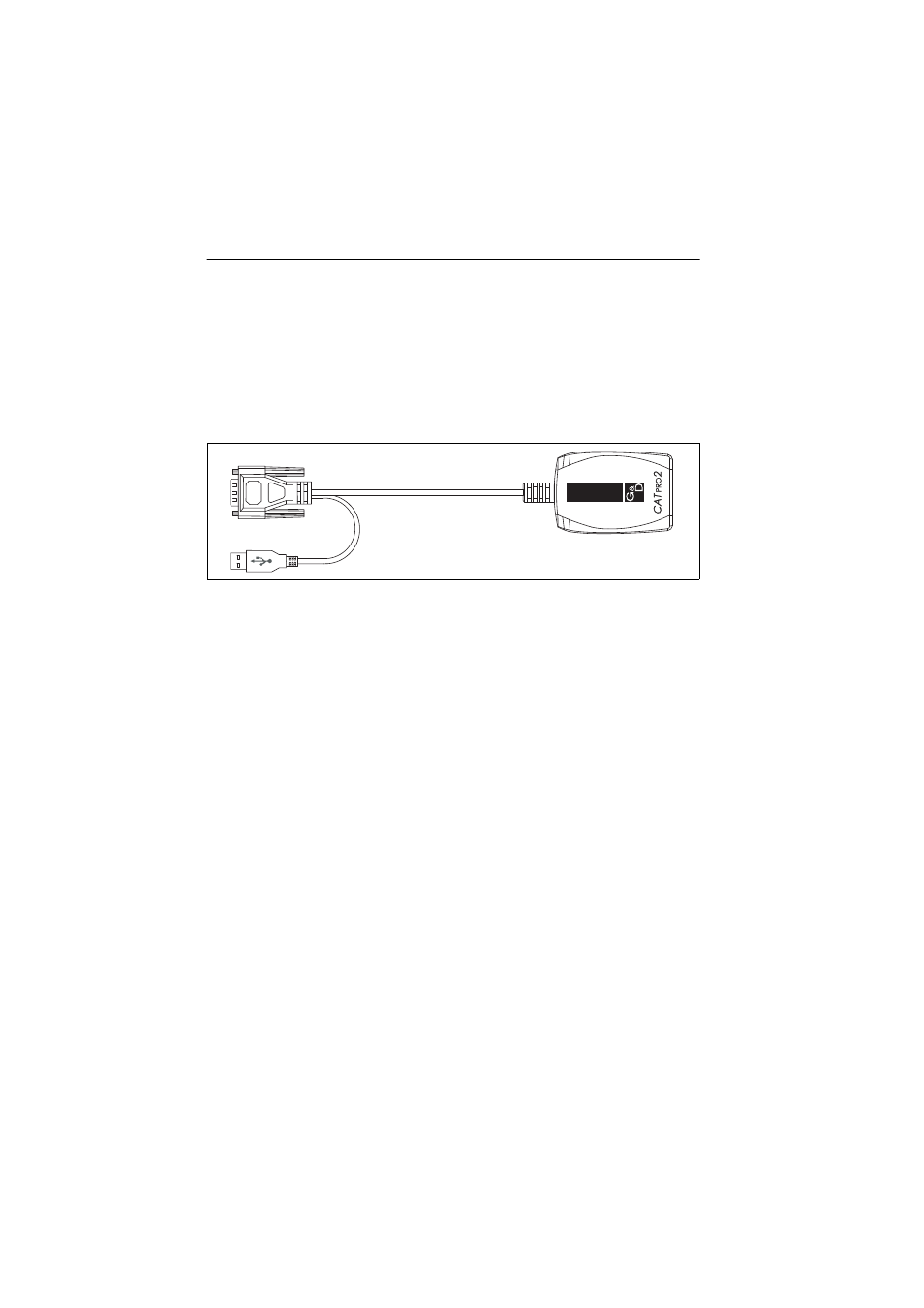

Abbildung 2: Skizze des Target-Moduls
CATpro2-USB
