Target-Module » CATpro2-PS/2
G&D CompactCenter X2 · 13
Target-Modul »CATpro2-PS/2«
Mit dem Target-Modul CATpro2-PS/2 integrieren Sie einen Computer mit analogem
Videoausgang in ein CompactCenter-System.
Lieferumfang
 1 × Target-Modul CATpro2-PS/2
Installation
In den folgenden Abschnitten werden die erforderlichen Arbeitsschritte zur Installa-
tion des Target-Moduls erläutert.
Erforderliches Zubehör
 Ein Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss des Target-
Moduls CATpro2-PS/2 an ein CompactCenter-System.
Anschluss des Target-Computers
 Monitor: Stecken Sie den 15-poligen D-Sub HD-Stecker in die VGA-Schnittstelle
des Target-Computers.
 PS/2 Keyboard: Stecken Sie den PS/2-Stecker in die PS/2-Tastatur-Schnittstelle
des Target-Computers.
 PS/2 Mouse: Stecken Sie den PS/2-Stecker in die PS/2-Maus-Schnittstelle des Tar-
get-Computers.
Verbindung zum Matrixswitch
 Transmission: Verbinden Sie diese Schnittstelle mit einer CPU-Schnittstelle des
CompactCenter-Systems (s. Abbildung auf Seite 4).
Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der Kategorie 5 (oder höher).

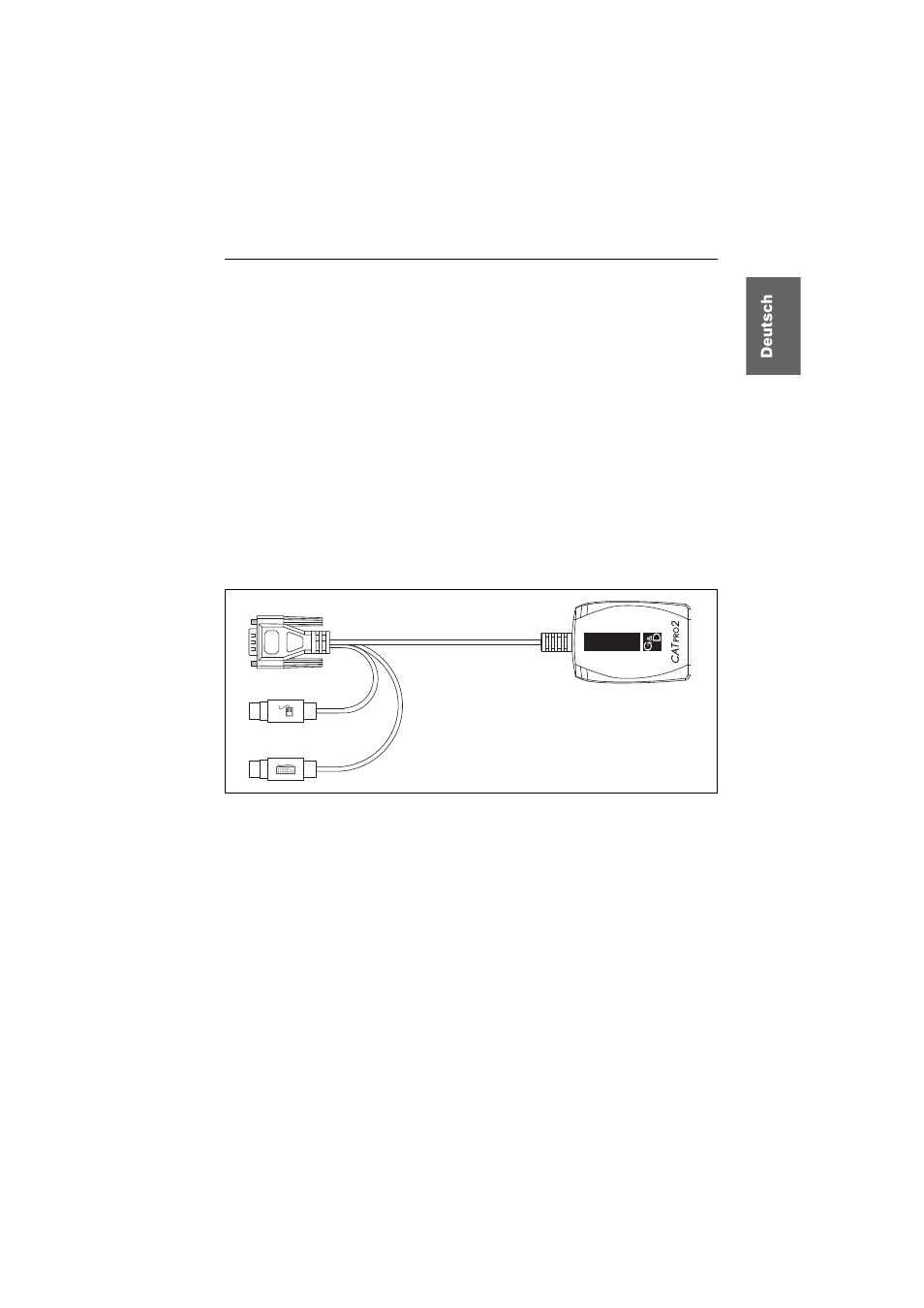

Abbildung 1: Skizze des Target-Moduls CATpro2-PS/2




