Command THC (X-Y)
Betriebsanleitung
4-3

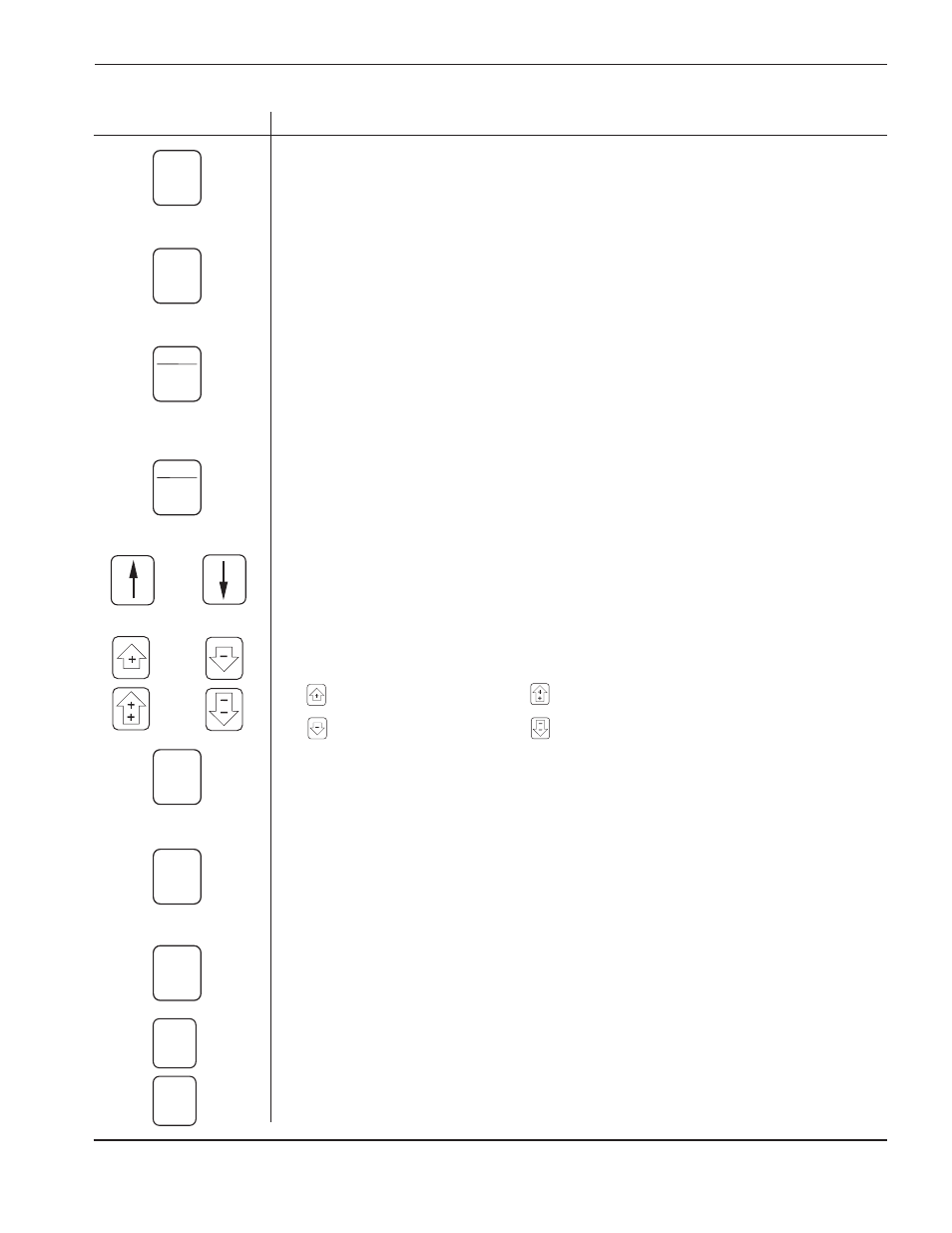

TASTE
FUNKTIONEN/VERWENDUNGSZWECK
Der Heber wird zur oberen Endlage gebracht (bis zum Anschlag nach oben). Die
Bremse wird verriegelt, damit der Brenner nicht absenkt, und das System ignoriert das
Signal zum Zyklusstart.
Wartungsmodus
Automatisch/Manuell
Auswahl des Hauptbedienungsbildschirms für den Automatik- oder manuellen
Steuermodus.
Hochziehen teilweise/voll
Auswahl der Hochziehhöhe für den Brenner nach Durchführung eines Schnitts.
FULL = vollständiges Hochziehen
MID = programmierbarer Abstand
IHS-Test/Betrieb
Einleitung eines IHS-Tests (induktiver Zündhöhensensor). Brenner bewegt sich auf den
Tisch und wird auf Schneidabstand hochgezogen. Diese Taste erneut drücken, um zum
Betriebsmodus zurückzukehren.
Auswahl des Datenfeldes zur Änderung der Betriebsparameter.
Änderung des Wertes in einem gewählten Feld. Änderung des Brennerabstands im
manuellen Modus.
geringe Erhöhung
größere Erhöhung
geringe Verringerung
größere Verringerung
Bedienungsbildschirm
Rückkehr zum Hauptbedienungsbildschirm (Automatik oder manuell)
Lokal/Fern
Auswahl der Fernbedienung (lokal) oder der CNC (fern) als Steuereinheit.
Auf SHIFT drücken, um diese Taste zu aktivieren.
Aktiviert die Taste LCL/RMT.
Aktiviert B-Taste bei Ansicht des Diagnosebildschirms.
Auswahl des Einstellungsfenster A.
Auswahl des Diagnosebildschirms B. Auf SHIFT-B drücken, um mit der Diagnose zu
beginnen.
MAINT
MODE
AUTO/
MAN.
RETR.
MID/
FULL
IHS
TEST/
RUN
OPR
SCRN
LCL/
RMT
SHIFT
A
B
