WARTUNG
6
5-4
Command THC (X-Y)
Betriebsanleitung
Dichtungsband installieren (Abb. 5-2)
1. Das neue Dichtungsband von der Rückseite der Höhenverstellung aus installieren (Ansicht 1).
2. Das Band durch den oberen und unteren Schlitz ziehen. Darauf achten, daß das Band in der Führung liegt
(Ansicht 1).
3. Die Bandenden mit den Haltekeilen und Sechskantschrauben am Halteblock befestigen. Darauf achten,
daß das Band in der Rille liegt (Ansicht 2 und 3).
4. Die linke Abdeckung des Hebers installieren. Darauf achten, daß das Band in der Nut liegt (Ansicht 3).
5. Den Brennerbefestigungsblock oder die Freigabe-Halterung gemäß der Beschreibung in Abschnitt 3,
Inbetriebnahme, installieren.

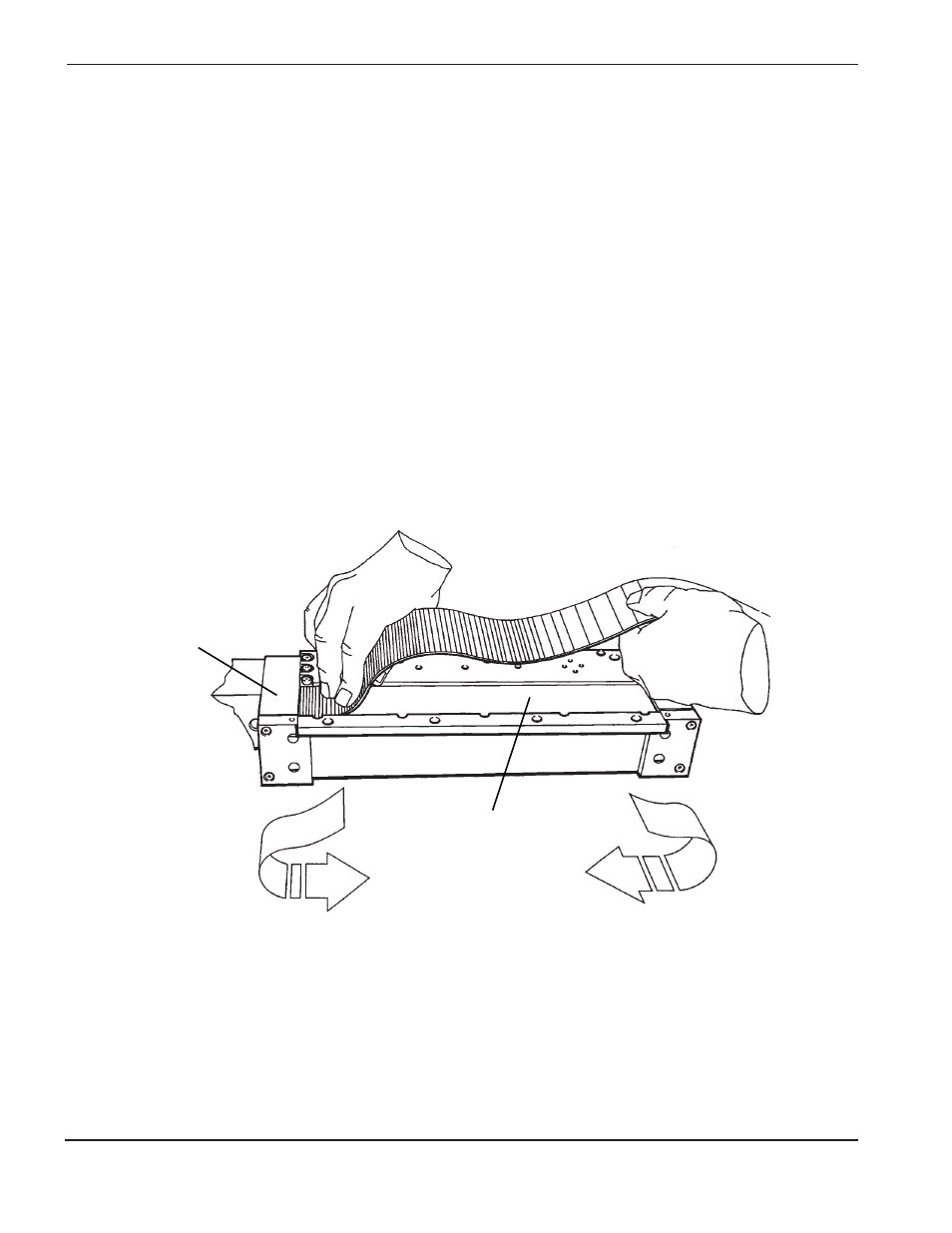

Abbildung 5-2
Dichtungsband installieren (1 von 2)
Höhenverstellung-
Rückseite
Führung
ANSICHT 1
