INBETRIEBNAHME

9

Command THC (X-Y)

Betriebsanleitung

3-13

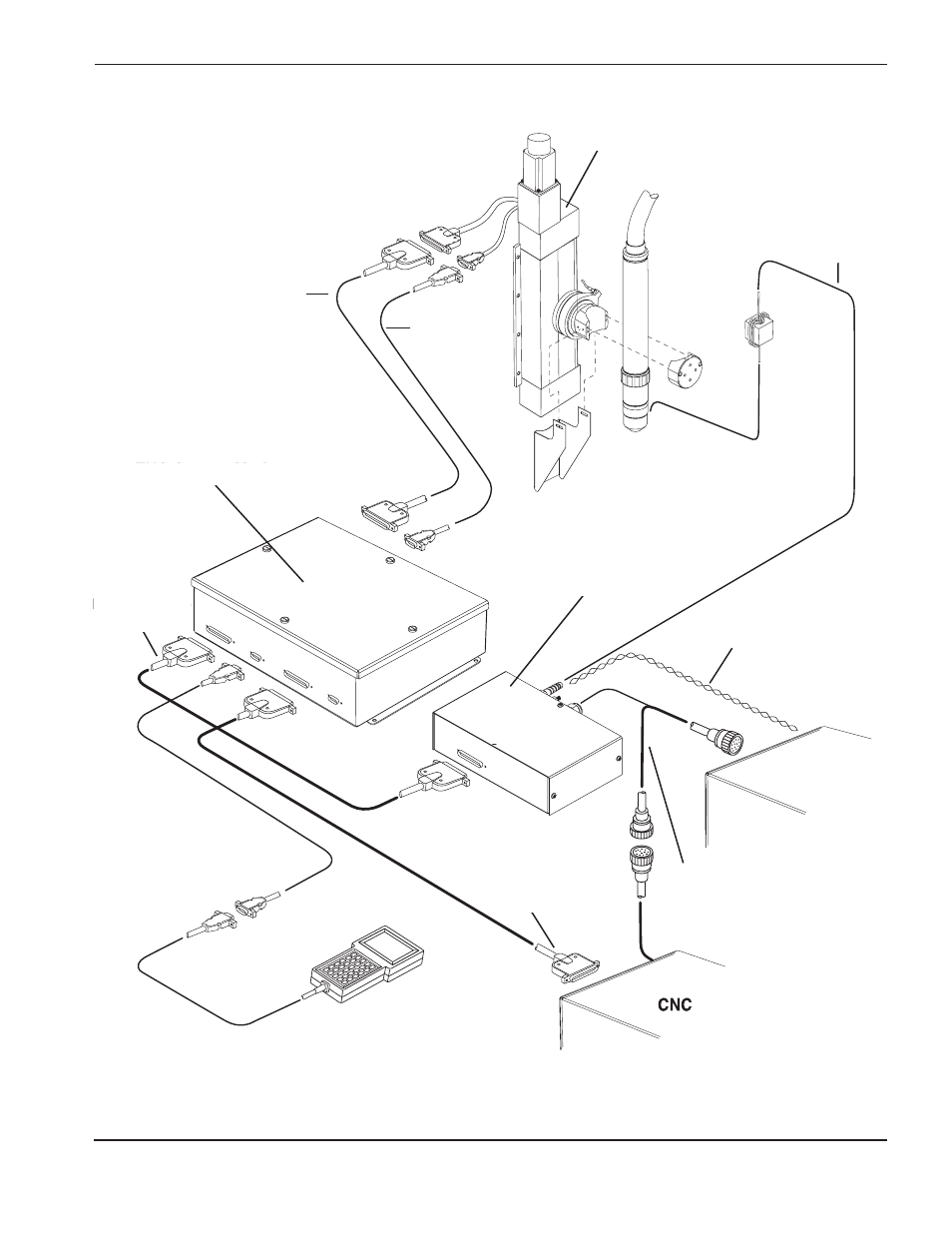

Abbildung 3-8

Brennerhöhensteuerungs-Anlagenkabel

Höhenverstellung fur
X-Y Maschinen

THC-Steuermodul

Höhenverstellung-
I/O-Interface-Kabel

Motorantriebs-
kabel

IHS Ohmscher
Kontaktdraht

Elektrode und
Werkstückkabel

Stromquelle-Interface-
Kabel

Plasma-Interface-
Baugruppe

Stromquelle

Plasma-
Interface-
Kabel

Maschinen-Interface-
Kabel

HT4400:

Siehe ANMERKUNG

auf Seite 3-12.

Wahlweises Fernbedienungs

mit Kabel Wahlweises
Verlängerungskabel für
Fernsteuerungsschalter
