1. Das THC-Steuermodul, die Plasma-Interface-Baugruppe, die Höhenverstellung und dazugehörige Kabel
auf Verschleiß und Schäden prüfen.
2. Das Innere des THC-Steuermoduls und der Plasma-Interface-Baugruppe auf Verschmutzung prüfen.
Die Einheiten mit Druckluft reinigen. Wenn die Arbeitsumgebung extrem schmutzig ist, müssen die
Einheiten öfter gereinigt werden.
3. Das Dichtungsband der Heber-Baugruppe auf Risse und Verschleiß prüfen.
4. Beschädigte Teile reparieren oder auswechseln.
Anmerkung: Die Bauelemente der Höhenverstellung für X-Y-Maschinen weder einfetten noch
schmieren.
Höhenverstellung für X-Y-Maschinen – Entfernen und Wiederanbringen des
Dichtungsbands
Das Dichtungsband verhindert das Eindringen von Fremdkörpern in die Höhenverstellung. Das Band
auswechseln, wenn es gerissen oder verschlissen ist. Hierfür einen Dichtungsband-Bausatz installieren.
Der Bausatz enthält ein neues Band, Schrauben und Haltekeile.
Vorsicht: Den Strom zum Plasmaschneidgerät und zum THC-System abschalten, bevor
Arbeiten am THC-Heber vorgenommen werden. Das THC-System kann beschädigt
werden, wenn es im stromführenden Zustand getrennt wird.
Dichtungsband entfernen (Abb. 5-1)
1. Die Stromversorgung zum Plasmaschneidgerät und zum THC-System abschalten.
2. Die Höhenverstellung vom Schneidgerät entfernen.
3. Den Brennerbefestigungsblock oder die Freigabe-Befestigungshalterung vom Halteblock des Hebers
entfernen (Ansicht 1).
4. Die Abdeckung auf der linken Seite entfernen (Ansicht 1).
5. Die zwei Haltekeile, mit denen das Band am Halteblock befestigt ist, entfernen (Ansicht 2).
6. Das Band von der Heber-Rückseite entfernen (Ansicht 3).
WARTUNG
9
5-2 Command THC (X-Y) Betriebsanleitung
Routinemässige Wartung
Alle 3 Monate sind die folgenden Maßnahmen durchzuführen:

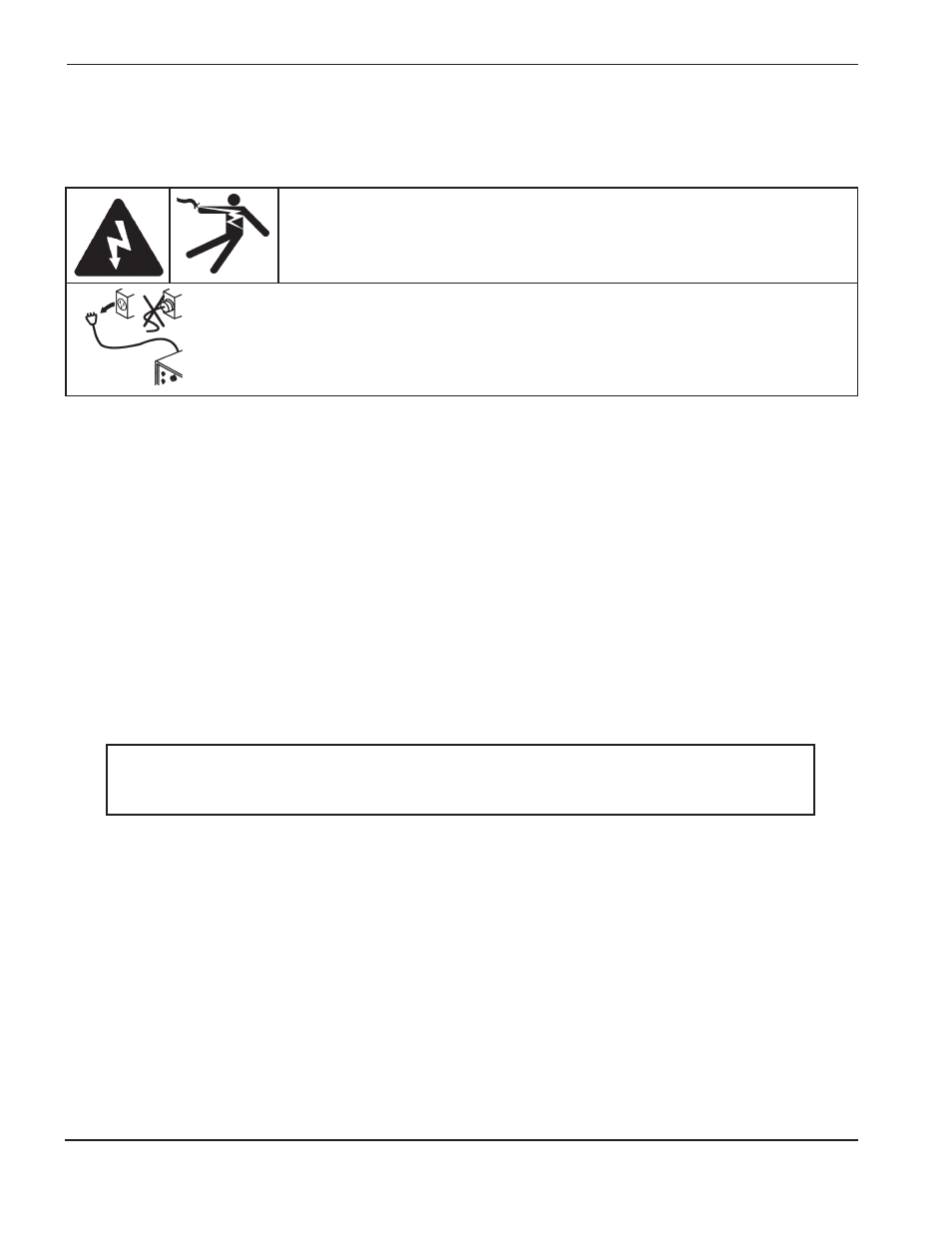

WARNUNG
STROMSCHLAG IST LEBENSGEFÄHRLICH
Vor dem Abnehmen der Stromquellenabdeckung ist jeglicher elektrische Strom
abzuschalten. Druckschalter an der Stromquelle auf OFF (AUS) (0) drücken und
Hauptschalter auf OFF (AUS) stellen. In den USA ist ein Aussperr- und Hinweisverfahren
zu befolgen, bis der Service bzw. die Wartung abgeschlossen ist. In anderen Ländern
sind die entsprechenden örtlichen bzw. nationalen Sicherheitsverfahren zu befolgen.
