MAX200 INBETRIEBNAHME
7
3f-6
Command THC (X-Y)
Betriebsanleitung

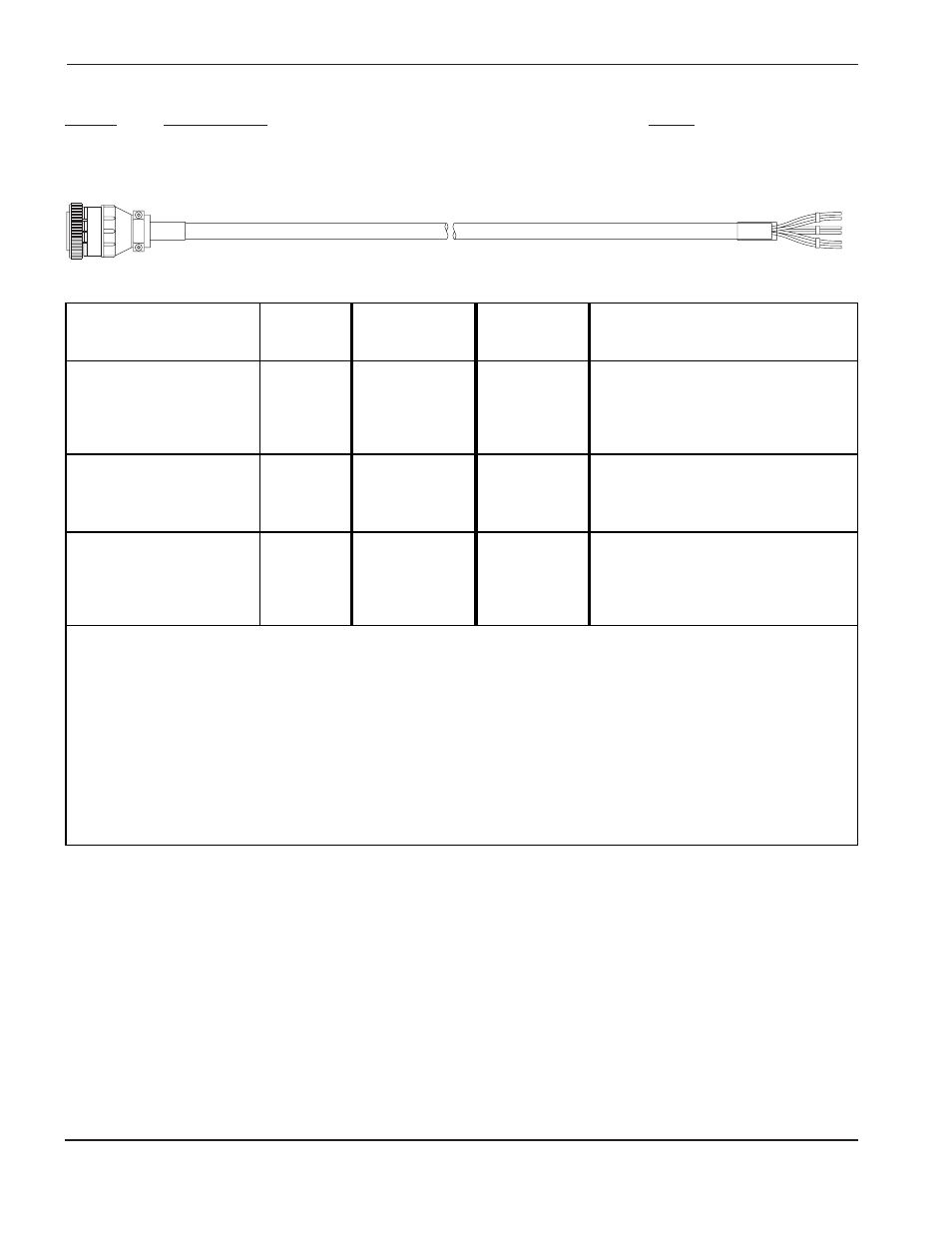

Abbildung 3f-3
MAX200-Interface-Kabel – Teilenummern und Signalliste
Teil-Nr.
Beschreibung
Länge
123358
MAX200 Power Supply Interface Cable
6 ft./1.8 m
1X6
Plasma-
Signal-
Stromquellen-
Interface-
bezeichnung
Farbe
Ende (1X6)
Ende
Funktion
Hold I/O
-
Schwarz
5
J4-6
(Wahlweise) I/O-Signal „Zündung
Halten I/O
+
Weiß
1
J4-5
halten“ für Vorströmung während IHS.
Drain-Anschluß
Drain-
10
Ebenfalls verwendet vom Antrieb zur
Anschluß
Synchronisierung des Betriebs von
Anwendungen mit mehreren Brennern.
Plasma Start
-
Schwarz
9
Relais
Plasmastartsignal während des
Plasma Start
+
Grün
15
Relais
Plasmaschnitts aufrechterhalten. Bei
Drain-Anschluß
Drain-
14
Signalverlust muß das System neu
Anschluß
gestartet werden.
Arc Transfer [delayed]
-
Schwarz
31
J3-2
Lichtbogentransfersignal. Kontakt
Lichtbogentransfer
Rot
36
J3-1
schließt nach Lichtbogentransfer und
(verzögert)
+
-
Lochstechverzögerung (Einstellung auf
Drain-Anschluß
Drain-
25
Vorderseite der Stromquelle). Trocken-
Anschluß
schließkontakt.
Sonstige J3- und J4-Anschlußpunkte der Plasma-Interface-Baugruppe:
• J3-5 (+) und J3-6 (-) – Alternativer Düsenkontakt. Ein optisch isoliertes Signal, das darauf hinweist, daß die Düse im
ohmschen Kontakt mit dem Werkstück steht. Ohmscher Kontakt wird durch eine logische 1 dargestellt.
• J3-7 bis J3-12 – Für zukünftige Verwendung vorgesehen.
• J3-13 bis J3-14 – Schutzleiter.
• J4-7 und J4-8 – Signal „Lochstechen beendet“ für die Stromquelle zur Zeitmessung des Übergangs von Lochstechgasfluß
zu Schneidgasfluß. Benutzer gibt diese Zeitverzögerung in das THC-System ein. Ausgangssignal.
• J4-9 bis J4-14. Für zukünftige Verwendung vorgesehen.
[
]
[
]
[
]
