INBETRIEBNAHME
6
3-14 Command THC (X-Y) Betriebsanleitung
Maschinen-Interface-Kabel
1. Signal „Kabel installiert“ – siehe Abbildung 3-9.
Das Maschinen-Interface-Kabel gibt ein Signal ab, um nachzuprüfen, ob das Kabel ordnungsgemäß installiert
ist. Kontinuität muß durch die Stifte 3 und 22 gewährt sein, damit das Signal nicht unterbrochen wird.
Eine Drahtbrücke in der CNC installieren, damit Kontinuität zwischen den Stiften 3 und 22 vorhanden ist,
wenn das Maschinen-Interface-Kabel an der CNC-Steckdose angeschlossen ist.
2. „Not-Aus“-Signal – siehe Abbildung 3-10.
Das Maschinen-Interface-Kabel gibt ein Signal für „Not-Aus“ ab. Die Kontinuität muß zwischen den Stiften 16
und 35 gegeben sein, damit das Signal nicht unterbrochen wird.
Ruhekontakt-Schalter in der CNC installieren, damit Kontinuität zwischen den Stiften 16 und 35 gegeben ist,
wenn das Maschinen-Interface-Kabel an der CNC-Steckdose angeschlossen ist.
2
1 2 3
20 21 22
1
3
THC.86

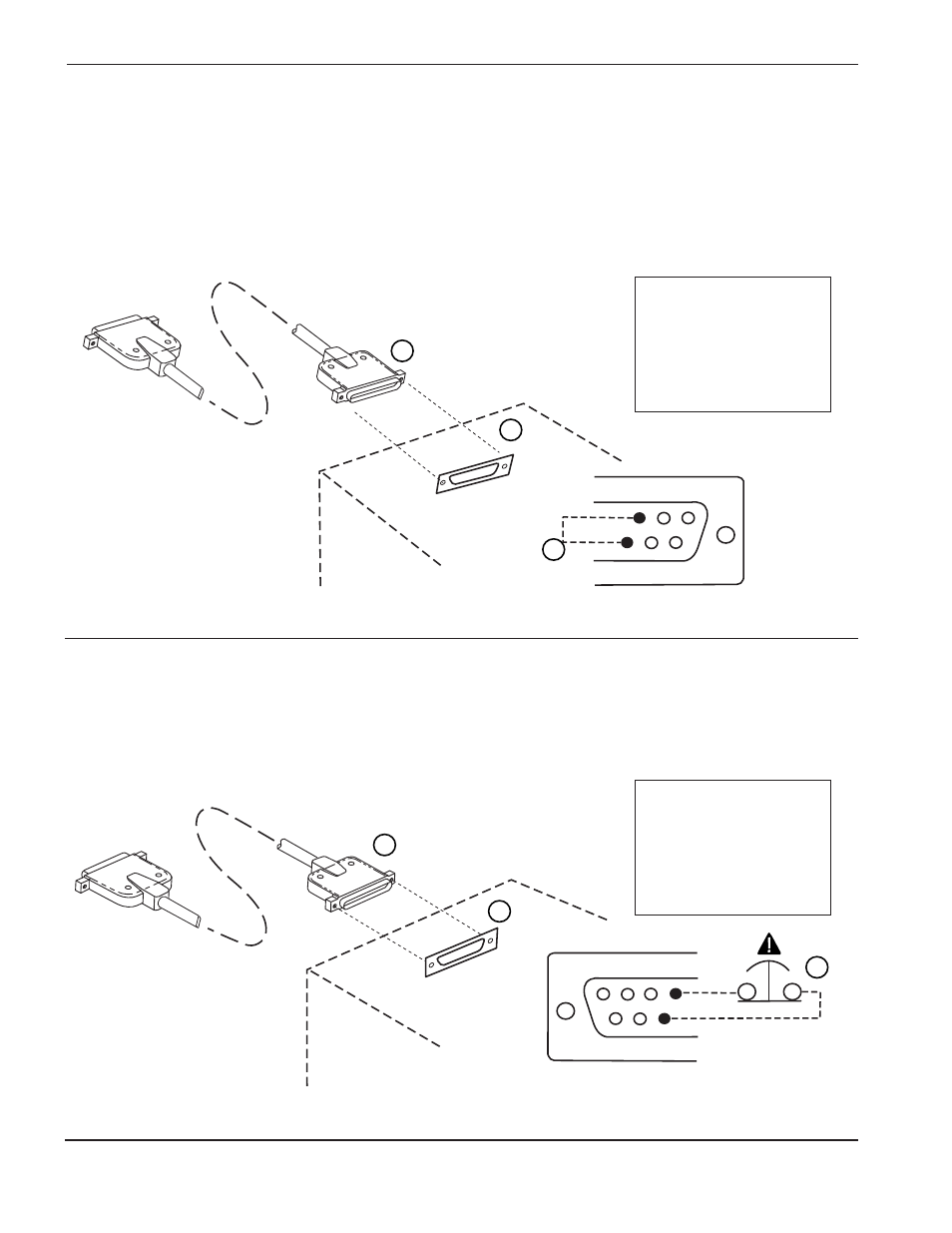

Abbildung 3-9 CNC-Signal „Kabel installiert“
(1) Maschinen-Interface-
Kabel
(2) CNC-Steckdose
(3) Drahtbrücke,
vom Kunden
beizustellen
16 17 18
35 36 37
19
3
2
1
THC.85
Abbildung 3-10 CNC- „Not-Aus“-Signal
(1) Maschinen-Interface-
Kabel
(2) CNC-Steckdose
(3) Stopp-Schalter,
vom Kunden
beizustellen
