HT2000LHF INBETRIEBNAHME
7
3c-6
Command THC (X-Y)
Betriebsanleitung
Abbildung 3c-3

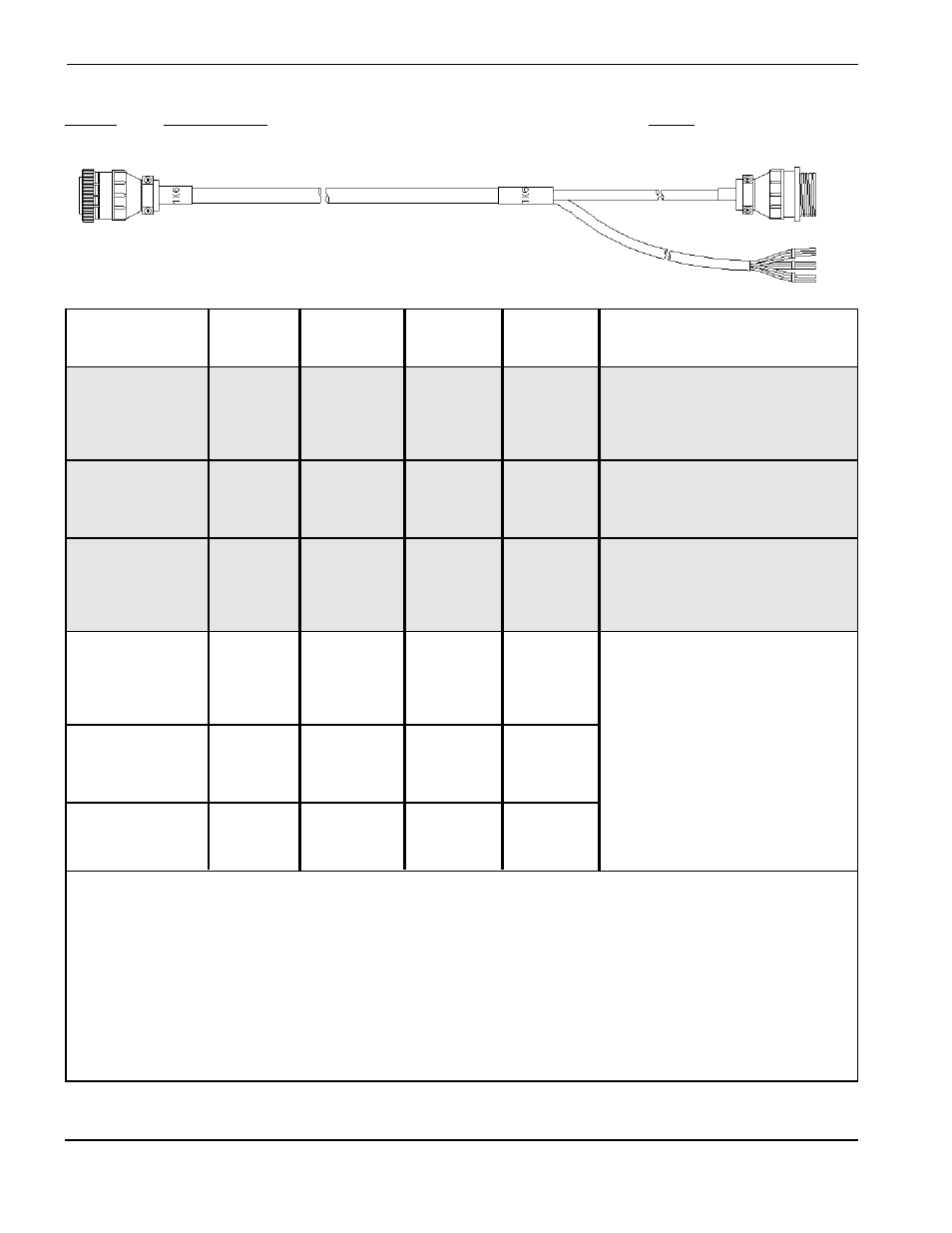

HT2000LHF-Interface-Kabel – Teilenummern und Signalliste
Teil-Nr.
Beschreibung
Länge
123329
HT2000LHF Power Supply Interface Cable
6 ft./1.8 m
Plasma-
Signal-
Stromquellen-
CNC-
Interface-
bezeichnung
Farbe
Ende (1X6)
Ende
Ende
Funktion
Hold -
Schwarz
5
Nicht
J4-6
(Wahlweise) I/O-Signal „Zündung halten“ für
Halten
+
Weiß
1
angeschlossen
J4-5
Vorströmung während IHS. Ebenfalls
Drain-Anschluß
Drain-
10
verwendet vom Antrieb zur Synchronisierung
Anschluß
des Betriebs von Anwendungen mit mehreren
Brennern.
Plasma Start
-
Schwarz
9
Nicht
J4-4
Plasmastartsignal während des Plasmaschnitts
Plasma Start
+
Blau
15
angeschlossen
J4-3
aufrechterhalten. Bei Signalverlust muß das
Drain-Anschluß
Drain-
14
System neu gestartet werden.
Anschluß
Arc Transfer
-
Schwarz
32
Nicht
J3-2
Lichtbogentransfersignal. Kontakt schließt
Lichtbogentransfer
+
Rot
37
angeschlossen
J3-1
nach Lichtbogentransfer und
Drain-Anschluß
Drain-
26
Lochstechverzögerung (Einstellung auf
Anschluß
Vorderseite der Stromquelle).
Trockenschließkontakt.
Ramp Down Error
Schwarz
7
7
Nicht
Stromabsenkungs-
fehler
Braun
3
3
angeschlossen
Drain-Anschluß
Drain-
12
12
Anschluß
Not Used
Schwarz
28
28
Nicht
Diese Signale stehen mit der CNC in
Nicht verwendet
Gelb
33
33
angeschlossen
Verbindung. Signalinformationen sind in der
Drain-Anschluß
Drain-
27
27
HT2000LHF-Betriebsanleitung zu finden.
Anschluß
Not Used
Schwarz
16
16
Nicht
Nicht verwendet
Grün
17
17
angeschlossen
Drain-Anschluß
Drain-
18
18
Anschluß
Schattierter Bereich weist auf die Anschlüsse der Plasma-Interface-Baugruppe hin.
Sonstige J3- und J4-Anschlußpunkte der Plasma-Interface-Baugruppe:
• J3-5 (+) und J3-6 (-) – Alternativer Düsenkontakt. Ein optisch isoliertes Signal, das darauf hinweist, daß die Düse im
ohmschen Kontakt mit dem Werkstück steht. Ohmscher Kontakt wird durch eine logische 1 dargestellt.
• J3-7 bis J3-12 – Für zukünftige Verwendung vorgesehen.
• J3-13 bis J3-14 – Schutzleiter.
• J4-1 (+) und J4-2 (-) – Verfügbar sind 24 VDC, max. 500 mA.
• J4-7 und J4-8 – Signal „Lochstechen beendet“ für die Stromquelle zur Zeitmessung des Übergangs von Lochstechgasfluß
zu Schneidgasfluß. Benutzer gibt diese Zeitverzögerung in das THC-System ein. Ausgangssignal.
• J4-9 bis J4-14. Für zukünftige Verwendung vorgesehen.
[
]
[
]
[
]
[
]
[
]
[
]
