HD3070 INBETRIEBNAHME
9
3a-6 Command THC (X-Y) Betriebsanleitung
Plasma-
Signal- Stromquellen- CNC- Interface-
bezeichnung Farbe Ende (1X1) Ende Ende Funktion
Hold I/O - Schwarz 1 Nicht J4-6 (Wahlweise) I/O-Signal „Zündung halten“ für
Halten + Rot 5 angeschlossen J4-5 Vorströmung während IHS. Ebenfalls
Drain-Anschluß Drain- 10 verwendet vom Antrieb zur Synchronisierung
Anschluß des Betriebs von Anwendungen mit mehreren
Brennern.
Pierce Complete + Schwarz 2 Nicht J4-8 (Wahlweise) Signal „Lochstechen
Lochstechen beendet - Weiß 6 angeschlossen J4-7 beendet“ für die Stromquelle zur
Drain-Anschluß Drain- 11 Zeitmessung des Übergangs von
Anschluß Lochstechgasfluß zu Schneidgasfluß.
Benutzer gibt diese Zeitverzögerung in das
THC-System ein.
Pilot Arc Out + Schwarz 3 Nicht J3-4 (Wahlweise) Signal „Pilotlichtbogen Aus“.
Pilotlichtbogen Aus - Grün 7 angeschlossen J3-3 Beibehaltung bei Pilotlichtbogen.
Drain-Anschluß Drain- 12 Kontaktschluß nach Pilotlichtbogen.
Anschluß Trockenschließkontakt.
Plasma Start - Schwarz 9 Nicht J4-4 Plasmastartsignal während des
Plasmastart + Gelb 15 angeschlossen J4-3 Plasmaschnitts aufrechterhalten. Bei
Drain-Anschluß Drain- 14 Signalverlust muß das System neu gestartet
Anschluß werden.
Transfer Out + Schwarz 37 Nicht J3-2 Lichtbogentransfersignal. Kontakt schließt
Transfer Aus - Orange 32 angeschlossen J3-1 nach Lichtbogentransfer und
Drain-Anschluß Drain- 26 Lochstechverzögerung (Einstellung auf
Anschluß Vorderseite der Stromquelle).
Trockenschließkontakt.
Power Off Schwarz 4 4 Nicht
Netz Aus Blau 8 8 angeschlossen
Drain-Anschluß Drain- 13 13
Anschluß
External Interlock Rot 16 16 Nicht
Ext. Verriegelung Blau 17 17 angeschlossen
Drain-Anschluß Drain- 18 18
Anschluß
Power On Input Schwarz 29 29 Nicht Diese Signale stehen mit der CNC in
Netz Ein Eingang Braun 34 34 angeschlossen Verbindung. Signalinformationen sind in der
Drain-Anschluß Drain- 23 23 HT2000-Betriebsanleitung zu finden.
Anschluß
Power Interlocks Rot 35 35 Nicht
Strom Verriegelungen Weiß 30 30 angeschlossen
Drain-Anschluß Drain- 24 24
Anschluß
1/50 AC Volts Rot 33 33 Nicht
1/50 AC Volt Grün 28 28 angeschlossen
Drain-Anschluß Drain- 37 37
Anschluß
Schattierter Bereich weist auf die Anschlüsse der Plasma-Interface-Baugruppe hin.
Sonstige J3- und J4-Anschlußpunkte der Plasma-Interface-Baugruppe:
• J3-5 (+) und J3-6 (-) – Alternativer Düsenkontakt. Ein optisch isoliertes Signal, das darauf hinweist, daß die Düse im ohmschen Kontakt
mit dem Werkstück steht. Ohmscher Kontakt wird durch eine logische 1 dargestellt.
• J3-7 bis J3-12 – Für zukünftige Verwendung vorgesehen.
• J3-13 bis J3-14 – Schutzleiter.
• J4-1 (+) und J4-2 (-) – Verfügbar sind 24 VDC, max. 500 mA.
• J4-9 bis J4-14. Für zukünftige Verwendung vorgesehen.
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]

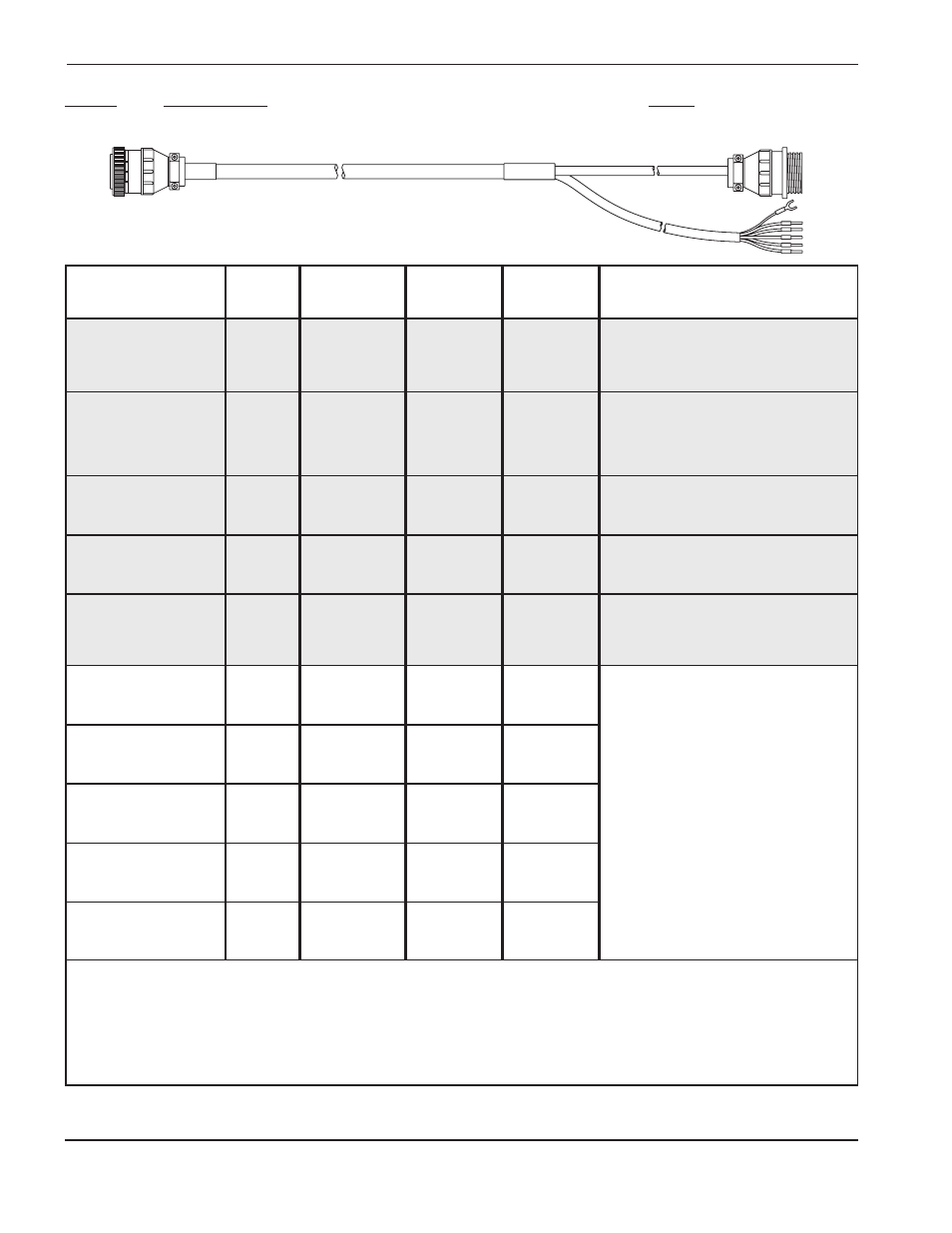

Abbildung 3a-3 HD3070-Interface-Kabel – Teilenummern und Signalliste
Teil-Nr. Beschreibung Länge
123270 HD3070 Power Supply Interface Cable 6 ft./1.8 m
1X1 1X1
