Stromquellen-Interface-Kabel

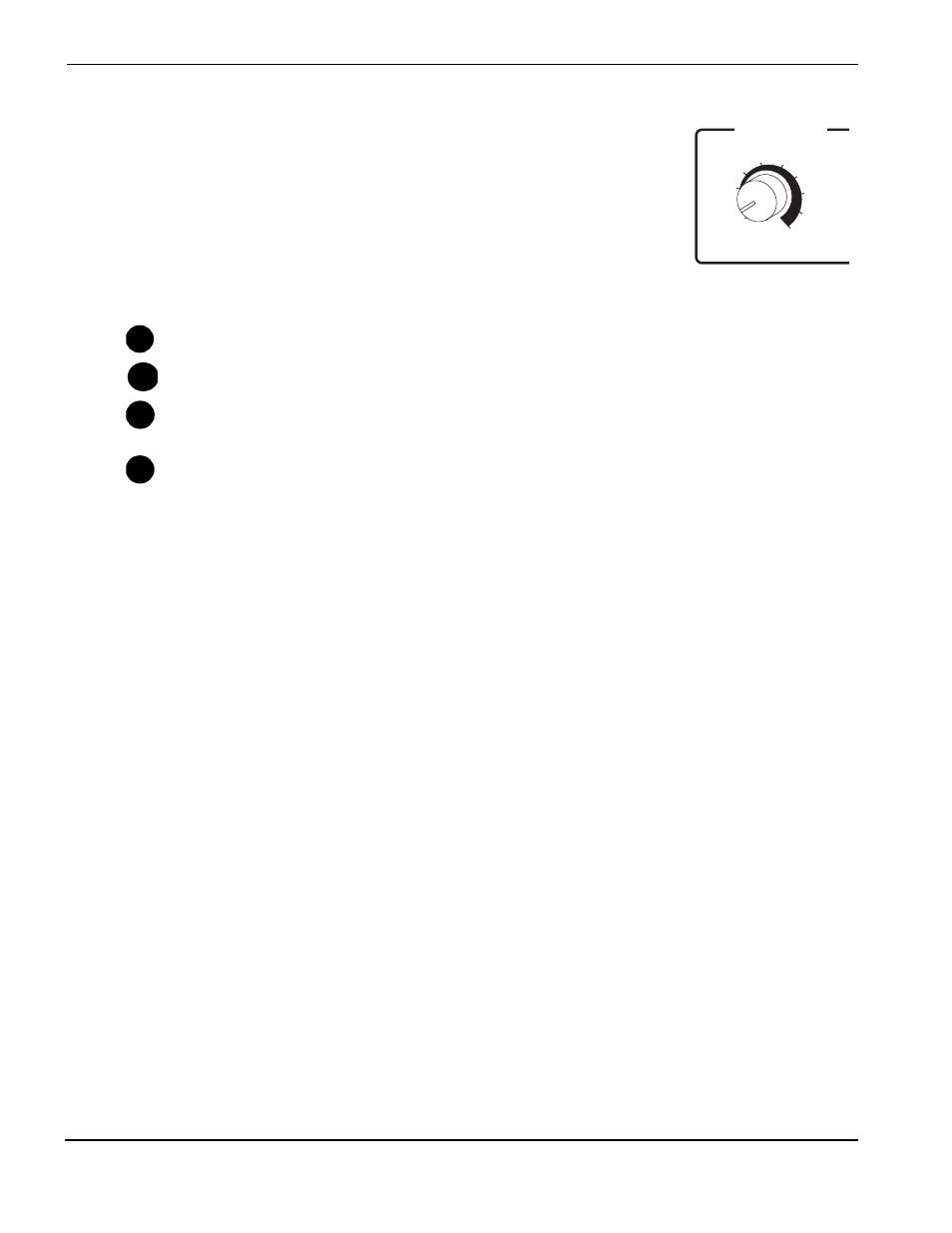

Die Stromquelle HD3070 ist mit einem Potentiometer zur Regelung der
Lochstechverzögerungszeit ausgerüstet. Das Potentiometer für
Lochstechverzögerung in der Stromquelle wird gemäß Abschnitt 3 der HD3070-
Bedienungsanleitung deaktiviert.
Siehe Abbildung 3a-2.
Interface-Kabelstecker an 1x1-Steckdose an der Rückseite der Stromquelle anschließen.
Den anderen Stecker des Interface-Kabels an die CNC anschließen.
Die 5 Drahtpaare des Interface-Kabels an der Plasma-Interface-Baugruppe gemäß Abbildung 3a-2
installieren.
Draht mit gegabeltem Kabelschuh an der Plasma-Interface-Baugruppe gemäß Abbildung 3a-2
anschließen.
Siehe Abbildung 3a-3 bezüglich der Interface-Kabel-Teilenummern und der Signalliste.
D
C
B
A
HD3070 INBETRIEBNAHME
6/9/00
3a-4 Command THC (X-Y) Betriebsanleitung
0
9
8
4 5
6
7
3
2
1
PIERCE DELAY
THC.48
LOCHSTECH
VERZÖGERUNG
