ANHANG A
Command THC (X-Y) Betriebsanleitung a-1
6

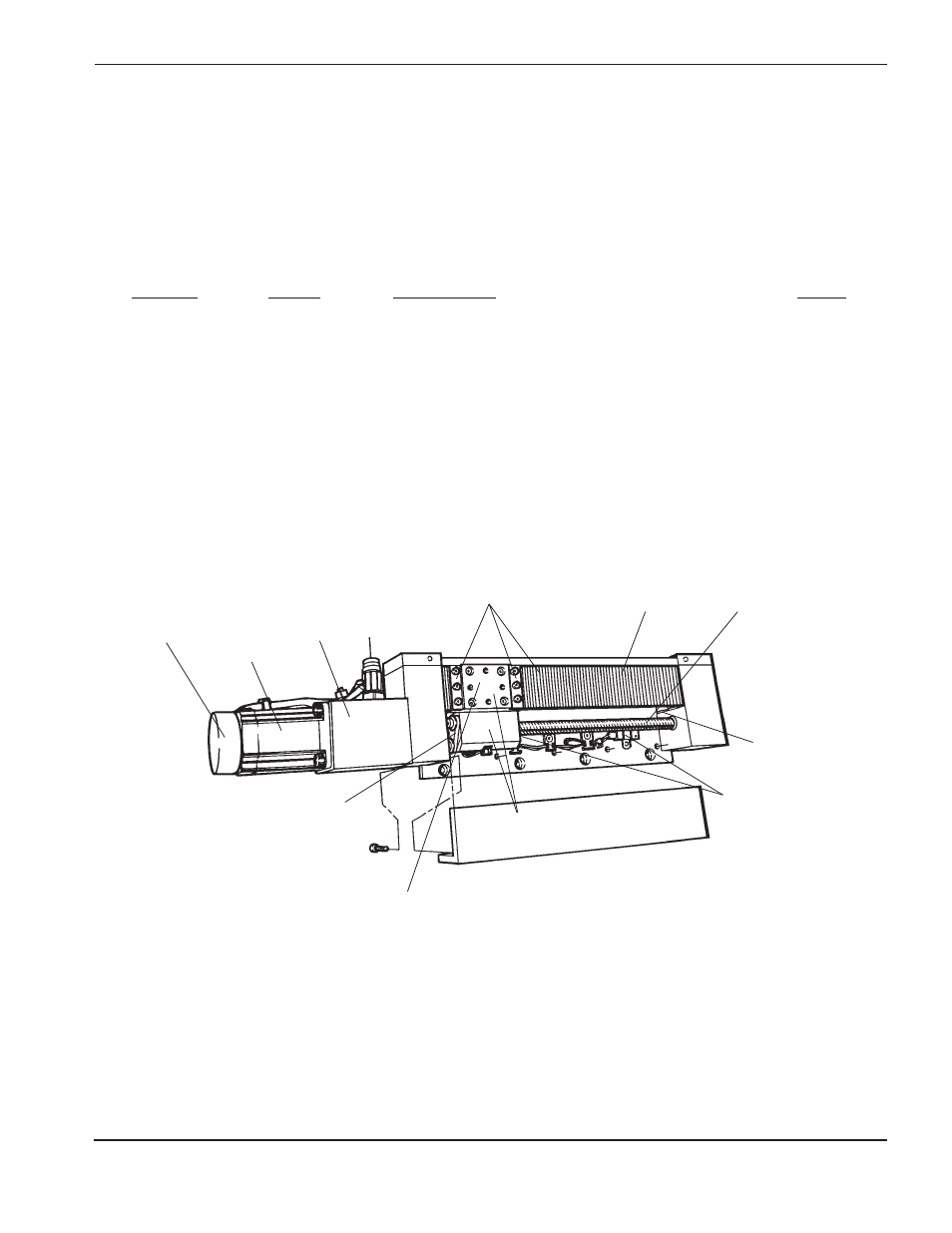

1 Teileliste Schienen-Höhenverstellung
1 Baugruppe Schienen-X-Y-Höhenverstellung
1 Baugruppe Schienen-X-Y-Höhenverstellung
Index-Nr. Teil-Nr. Beschreibung Menge
128050 X-Y lifter assembly 1
1 128726 Encoder replacement Kit 1
2 128727 Motor/Encoder replacement Kit 1
3 027550 Brake, power off 1
4 027552 Driving block 1
5 027551 Rail and block, bearing 1
6 129266 Assembly, leadscrew standard 1
7 128189 Band seal kit 1
8 128190 Band roller kit 4 per lifter
9 005195 Limit switch 2
6
5
(unter dem
Dichtungsband)
3
(innen)
8
1
2
7
Brennerbefestigungsblock-
Bausatz, Befestigungsstelle
(Abb. 6-5)
4
9 Der Sekunde-
Grenztaster befindet
sich unter dem
Antriebsblock
8
